Саморезы по металлу / SX K D6 19Саморез для профлиста по стали, биметаллический SCORP SX K D6 19 5,5×44 мм
- Материал
- Биметалл: верхняя часть SS304, рабочий наконечник из закалённой углеродистой стали
- Покрытие
- KAITEX
- Фасовка
- 1 700 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
SX K D6 19
Биметаллический саморез SCORP SX K D6 19 крепит профилированный лист к стальной подконструкции толщиной 4,0–15,5 мм.
Крепление профлиста на стальных прогонах и других стальных подконструкциях. Серия SX D6 нужна, когда требуется сверло для опоры 4,0–15,5 мм и биметаллическое исполнение наружного крепежа.
Характеристики
- Диаметр изделия
- 5,5 мм
- Длина
- 44 мм
- Материал
- Биметалл: верхняя часть SS304, рабочий наконечник из закалённой углеродистой стали
- Покрытие
- KAITEX
- Фасовка
- 1 700 шт
- Тип головки / резьбы
- Шестигранная
- Основание / допуск
- Сталь
- Артикул
- SX K D6 19 5.5×44
- Предварительное сверление
- Самосверлящее исполнение
- Размер под ключ
- 8 мм
- Тип сверла / наконечника
- D6
- Предел скорости по производителю
- 2000 об/мин
- Материал опоры
- Сталь
- Диапазон толщины опоры
- 4,0–15,5 мм
- Сверлящая способность, мм
- 4,0–15,5
- Диаметр шайбы
- 19 мм
- Диапазон толщины пакета, мм
- 20
- Бренд
- SCORP
Длины серии, мм: 44, 55. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. Стальная опора: 4,0–15,5 мм. Прикрепляемый материал по длинам: 44 мм — до 20 мм; 55 мм — до 30 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы по характеристикам
Чем отличаются длины 44 и 55 мм?
Для 44 мм указан прикрепляемый материал до 20 мм, для 55 мм — до 30 мм. Толщина стальной опоры в обоих случаях составляет 4,0–15,5 мм.
Как установить
Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Зафиксируйте профлист в предусмотренном положении на опоре, исключив смещение детали во время сверления.
Подберите шестигранную насадку по головке. Держите винт по оси отверстия, перпендикулярно поверхности посадки шайбы.
Выполните сверление и завинчивание. При окончательной посадке контролируйте прижим шайбы и сохраняйте форму профлиста.
Осмотрите соединение: шайба должна стоять ровно, лист — удерживаться у опоры. Удалите стружку, проверьте отсутствие сорванной резьбы.
Как выбрать
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
Основание и условия
Стальная опора толщиной 4,0–15,5 мм. Для длины 44 мм производитель указывает прикрепляемый материал до 20 мм, для 55 мм — до 30 мм. При выборе учитывают фактическое место контакта профиля с опорой.
Как работает узел
Сверло D6 проходит металл основания, после чего нижняя резьба закрепляется в стали. Головка и шайба 19 мм удерживают профлист у опоры. Верхняя часть SS304 и закалённая нижняя рабочая зона выполняют разные функции в одном винте.

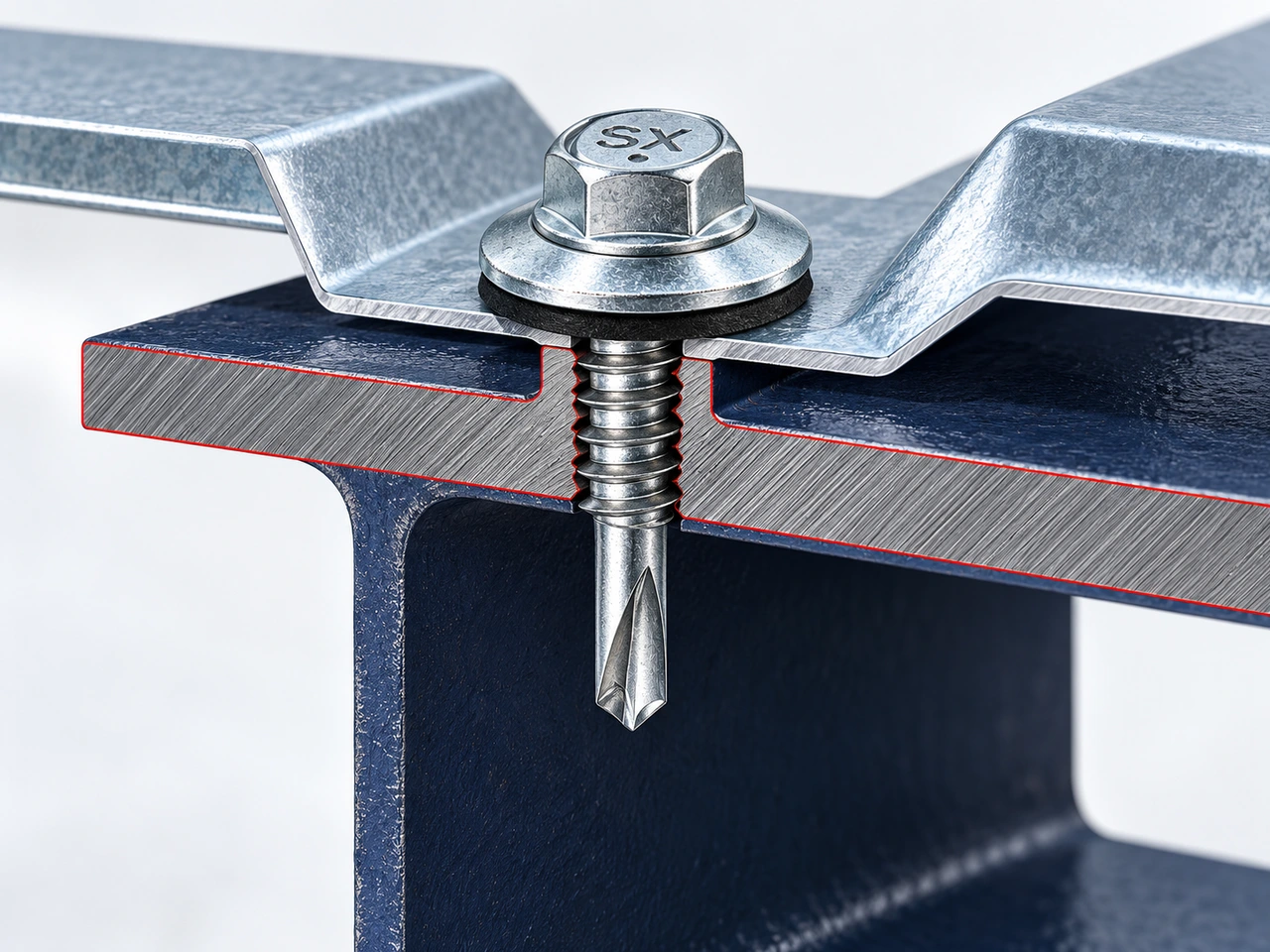

Профилированный лист опирается на стальной прогон. Головка с шайбой располагается со стороны облицовки, а резьбовая рабочая зона входит в опору. Место установки по профилю и расстояния между точками задаёт проект покрытия или фасада.
Головка и рабочая часть крупно
Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.

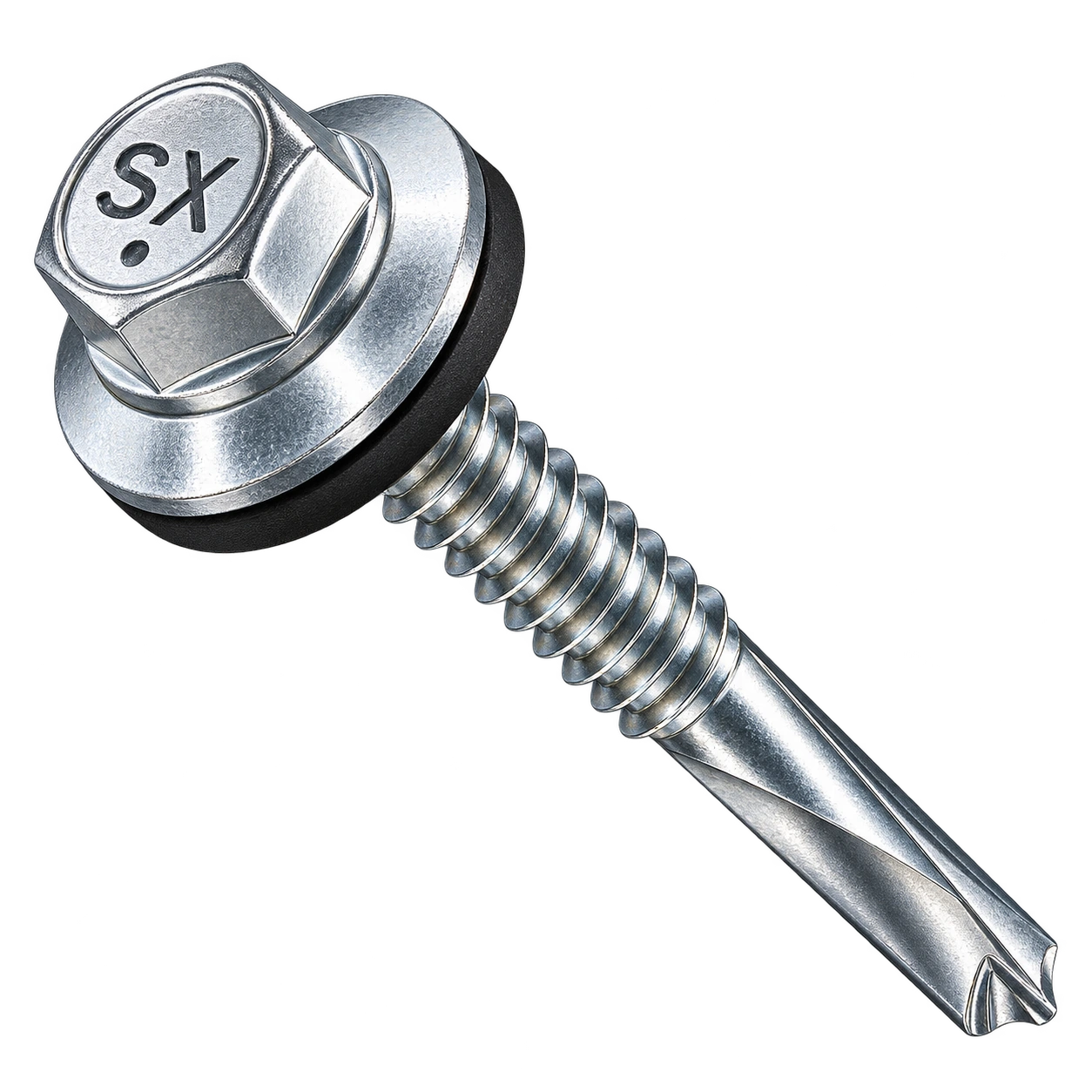

Шестигранная головка, круглая прижимная шайба и уплотнение. При монтаже контролируют ровную посадку без перекоса.
Сверлящий наконечник D6 и рабочая резьба. Наконечник проходит стальной лист, после чего резьба закрепляется в основании.
Параметры 5,5×44 мм
- Сверло
- D6
- Материал
- Биметалл: верхняя часть SS304, рабочий наконечник из закалённой углеродистой стали
- Покрытие
- KAITEX
- Диаметр шайбы
- 19 мм
- Привод
- SW8
- Предел скорости по производителю
- До 2000 об/мин
- Стальная опора
- 4,0–15,5 мм
- Предварительное сверление
- Самосверлящее исполнение
Длины серии, мм: 44, 55. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. Стальная опора: 4,0–15,5 мм. Прикрепляемый материал по длинам: 44 мм — до 20 мм; 55 мм — до 30 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы о SX K D6 19
Чем отличаются длины 44 и 55 мм?
Для 44 мм указан прикрепляемый материал до 20 мм, для 55 мм — до 30 мм. Толщина стальной опоры в обоих случаях составляет 4,0–15,5 мм.
Какая часть выполнена из нержавеющей стали?
Верхняя часть SX выполнена из SS304; сверлящая рабочая зона изготовлена из закалённой углеродистой стали.
Есть ли вторая резьба для сэндвич-панелей?
В обозначении этой серии нет HT. Она предназначена для профлистов; панельный узел подбирают по отдельной серии.
Почему нельзя выбирать винт только по толщине листа?
Основную сверлящую работу выполняют в опоре. Важно знать её толщину, а затем проверить длину для прижимаемого пакета.
Подбор и комплектация · SX K D6 19
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.
Как выбрать длину
Учтите толщину прикрепляемого пакета, шайбы и требуемое зацепление резьбы в опоре. Увеличение длины не увеличивает автоматически допустимую толщину сверления.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Саморез для профлиста по стали, биметаллический SCORP SX K D6 19
Биметаллический саморез SCORP SX K D6 19 крепит профилированный лист к стальной подконструкции толщиной 4,0–15,5 мм.
Крепление профлиста на стальных прогонах и других стальных подконструкциях. Серия SX D6 нужна, когда требуется сверло для опоры 4,0–15,5 мм и биметаллическое исполнение наружного крепежа.
Сверло D6 проходит металл основания, после чего нижняя резьба закрепляется в стали. Головка и шайба 19 мм удерживают профлист у опоры. Верхняя часть SS304 и закалённая нижняя рабочая зона выполняют разные функции в одном винте.
Стальная опора толщиной 4,0–15,5 мм. Для длины 44 мм производитель указывает прикрепляемый материал до 20 мм, для 55 мм — до 30 мм. При выборе учитывают фактическое место контакта профиля с опорой.
Профилированный лист опирается на стальной прогон. Головка с шайбой располагается со стороны облицовки, а резьбовая рабочая зона входит в опору. Место установки по профилю и расстояния между точками задаёт проект покрытия или фасада.
Выбранное исполнение
Исполнение 5,5×44 мм: Диаметр изделия — 5,5 мм; длина — 44 мм; материал — Биметалл: верхняя часть SS304, рабочий наконечник из закалённой углеродистой стали; покрытие — KAITEX; головка / резьба — Шестигранная; фасовка — 1 700 шт.
Исполнение 5,5×44 мм.
Применение и выбор
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
