Саморезы для сэндвич-панелей / SC K D6 HT 19Саморез для сэндвич-панелей, сверло D6 SCORP SC K D6 HT 19 5,5×95 мм
- Покрытие
- KAITEX
- Фасовка
- 600 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
SC K D6 HT 19
Саморез SCORP SC K D6 HT 19 соединяет сэндвич-панель со стальной подконструкцией и фиксирует наружную облицовку отдельной резьбой.
Крепление стеновых и кровельных сэндвич-панелей на стальном каркасе. Серия D6 HT объединяет сверлящую часть для металлической опоры и верхнюю резьбовую зону, которая работает с наружной обшивкой панели.
Характеристики
- Диаметр изделия
- 5,5 мм
- Длина
- 95 мм
- Покрытие
- KAITEX
- Фасовка
- 600 шт
- Тип головки / резьбы
- Шестигранная
- Основание / допуск
- Сталь
- Артикул
- SC K D6 HT 19 5.5×95
- Предварительное сверление
- Самосверлящее исполнение
- Размер под ключ
- 8 мм
- Тип сверла / наконечника
- D6 HT
- Предел скорости по производителю
- 2000 об/мин
- Материал опоры
- Сталь
- Диапазон толщины опоры
- 4,0–15,5 мм
- Сверлящая способность, мм
- 4,0–15,5
- Диаметр шайбы
- 19 мм
- Бренд
- SCORP
Длины серии, мм: 95, 115, 130, 140, 160, 190, 210, 240, 285, 315, 350. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы по характеристикам
Зачем в серии столько длин?
Панели и узлы имеют разную геометрию. В ряду 11 длин от 95 до 350 мм, позволяющих выбрать расположение рабочих участков.
Как установить
Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Установите панель в проектное положение. Совместите ось винта с опорой и держите инструмент перпендикулярно плоскости посадки шайбы.
Используйте подходящую шестигранную насадку и инструмент с контролем посадки. Выполните проход сверлом и завинчивание без бокового увода.
Контролируйте положение верхней резьбы у наружной облицовки. Завершите прижим при ровной посадке шайбы, сохранив форму панели.
Проверьте отсутствие перекоса, повреждений облицовки и неплотного контакта шайбы. Удалите металлическую стружку с поверхности.
Как выбрать
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
Основание и условия
Металлическая сэндвич-панель и стальная подконструкция. Для узла важна не только высота утеплителя, но и толщина обшивок, положение опоры и доступ для прямой установки инструмента.

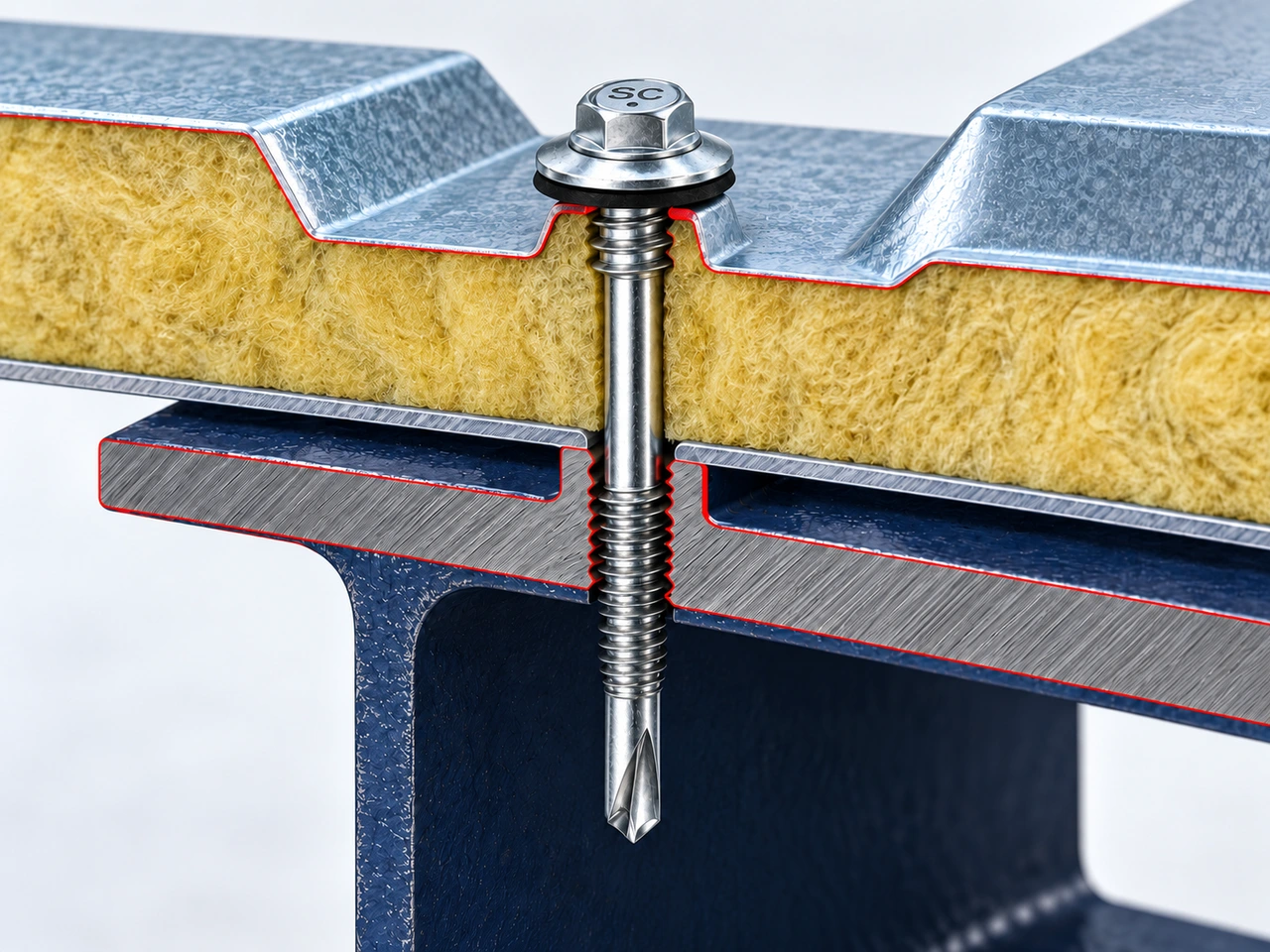

Как работает узел
При вращении сверло D6 проходит опору; нижняя резьба формирует соединение со сталью. После прохода тела панели верхняя резьба HT взаимодействует с наружной облицовкой. Шайба 19 мм прижимает область вокруг головки.
Головка и шайба находятся на наружной стороне панели. Нижняя резьба входит в стальную опору, верхняя — в зону наружного листа, а центральный участок проходит теплоизоляционный слой. Рабочее расположение этих зон определяет выбор длины.

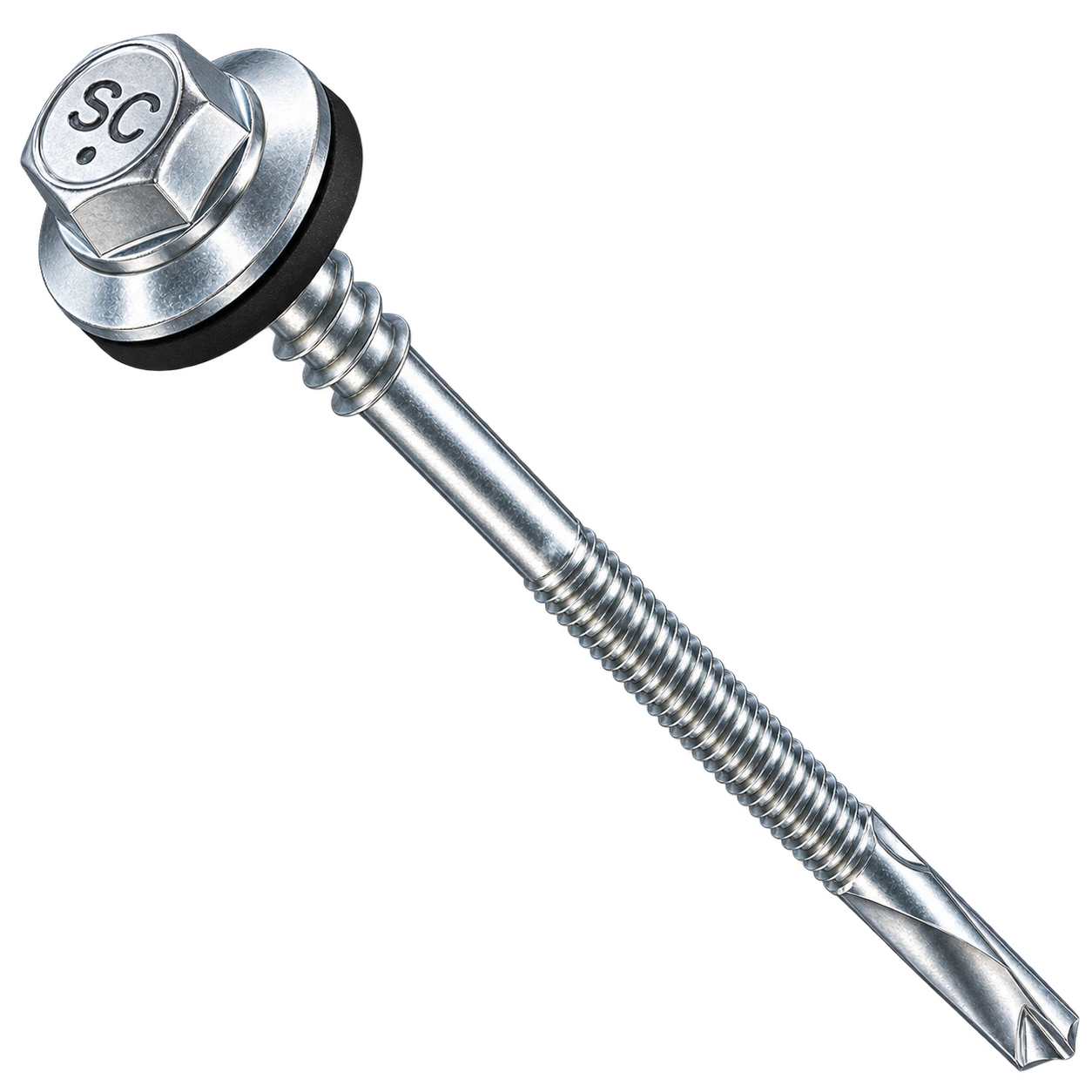

Головка и рабочая часть крупно
Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.
Шестигранная головка, круглая прижимная шайба и уплотнение. При монтаже контролируют ровную посадку без перекоса.
Верхняя резьба HT поддерживает наружную облицовку, гладкий участок проходит через панель, нижняя резьба закрепляется в опоре.
Параметры 5,5×95 мм
- Сверло
- D6 HT
- Покрытие
- KAITEX
- Диаметр шайбы
- 19 мм
- Привод
- SW8
- Предел скорости по производителю
- До 2000 об/мин
- Стальная опора
- 4,0–15,5 мм
- Предварительное сверление
- Самосверлящее исполнение
Длины серии, мм: 95, 115, 130, 140, 160, 190, 210, 240, 285, 315, 350. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы о SC K D6 HT 19
Зачем в серии столько длин?
Панели и узлы имеют разную геометрию. В ряду 11 длин от 95 до 350 мм, позволяющих выбрать расположение рабочих участков.
Чем D6 HT отличается от D6 для профлиста?
HT имеет дополнительную резьбу у головки для наружной облицовки панели. Профлистовый винт решает другой тип соединения.
Можно ли затянуть до заметной вмятины?
Прижим контролируют по ровной посадке шайбы и состоянию облицовки. Деформация панели служит поводом остановить монтаж и проверить настройку инструмента.
Что нужно для заявки на поставку?
Толщина и тип панели, параметры опоры, требуемый размер, количество и условия эксплуатации. Для подбора приложите разрез узла.
Подбор и комплектация · SC K D6 HT 19
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.
Как выбрать длину
Сложите толщину панели, зазоры и требуемый выход/зацепление в несущей опоре. Сопоставьте положение опорной резьбы и шайбы с панелью. Металл, древесина и бетон требуют своего способа установки.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Вопросы по подбору и комплектации
Что нужно для заявки на поставку?
Толщина и тип панели, параметры опоры, требуемый размер, количество и условия эксплуатации. Для подбора приложите разрез узла.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Саморез для сэндвич-панелей, сверло D6 SCORP SC K D6 HT 19
Саморез SCORP SC K D6 HT 19 соединяет сэндвич-панель со стальной подконструкцией и фиксирует наружную облицовку отдельной резьбой.
Крепление стеновых и кровельных сэндвич-панелей на стальном каркасе. Серия D6 HT объединяет сверлящую часть для металлической опоры и верхнюю резьбовую зону, которая работает с наружной обшивкой панели.
При вращении сверло D6 проходит опору; нижняя резьба формирует соединение со сталью. После прохода тела панели верхняя резьба HT взаимодействует с наружной облицовкой. Шайба 19 мм прижимает область вокруг головки.
Металлическая сэндвич-панель и стальная подконструкция. Для узла важна не только высота утеплителя, но и толщина обшивок, положение опоры и доступ для прямой установки инструмента.
Головка и шайба находятся на наружной стороне панели. Нижняя резьба входит в стальную опору, верхняя — в зону наружного листа, а центральный участок проходит теплоизоляционный слой. Рабочее расположение этих зон определяет выбор длины.
Выбранное исполнение
Исполнение 5,5×95 мм: Диаметр изделия — 5,5 мм; длина — 95 мм; покрытие — KAITEX; головка / резьба — Шестигранная; фасовка — 600 шт.
Исполнение 5,5×95 мм.
Применение и выбор
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
