Саморезы для сэндвич-панелей / SC K D3 HT 19Саморез для сэндвич-панелей по стали SCORP SC K D3 HT 19 5,5×90 мм
- Покрытие
- KAITEX
- Фасовка
- 1 400 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
SC K D3 HT 19
Саморез SCORP SC K D3 HT 19 фиксирует сэндвич-панель на металлическом каркасе и удерживает наружный лист панели резьбой HT.
Монтаж металлических сэндвич-панелей на стальной каркас. Серия объединяет самосверлящий конец D3 с дополнительной резьбой HT для наружной облицовки — это важное отличие от коротких саморезов для обычного профлиста.
Характеристики
- Диаметр изделия
- 5,5 мм
- Длина
- 90 мм
- Покрытие
- KAITEX
- Фасовка
- 1 400 шт
- Тип головки / резьбы
- Шестигранная
- Основание / допуск
- Сталь
- Артикул
- SC K D3 HT 19 5.5×90
- Предварительное сверление
- Самосверлящее исполнение
- Размер под ключ
- 8 мм
- Тип сверла / наконечника
- D3
- Предел скорости по производителю
- 2000 об/мин
- Материал опоры
- Сталь
- Диаметр шайбы
- 19 мм
- Бренд
- SCORP
Длины серии, мм: 90, 105, 130, 150, 180, 230. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Как установить
Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Установите панель в проектное положение. Совместите ось винта с опорой и держите инструмент перпендикулярно плоскости посадки шайбы.
Используйте подходящую шестигранную насадку и инструмент с контролем посадки. Выполните проход сверлом и завинчивание без бокового увода.
Контролируйте положение верхней резьбы у наружной облицовки. Завершите прижим при ровной посадке шайбы, сохранив форму панели.
Проверьте отсутствие перекоса, повреждений облицовки и неплотного контакта шайбы. Удалите металлическую стружку с поверхности.
Как выбрать
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
Основание и условия
Сэндвич-панель с металлической облицовкой и стальная опора. Гладкий участок стержня проходит внутренний объём панели. Подбор включает геометрию опоры и положение обеих обшивок, чтобы каждая резьбовая зона работала в нужном месте.
Как работает узел
Сверло выполняет отверстие в стальной опоре. Нижняя резьба закрепляет винт, а верхняя резьба у головки удерживает наружный лист панели. Шайба диаметром 19 мм распределяет усилие прижима в зоне прохода через облицовку.

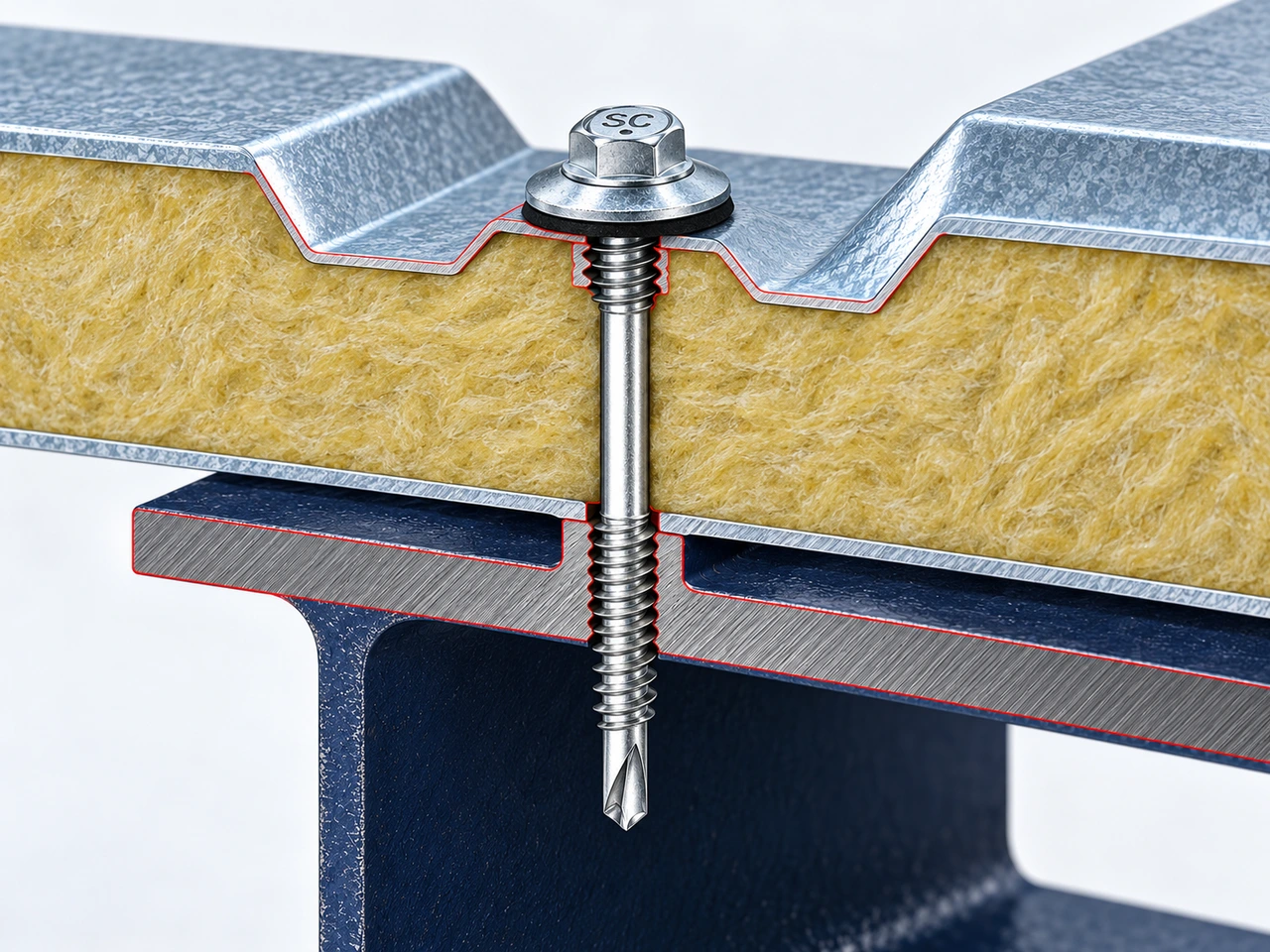

Снаружи видна головка с шайбой. Под ней расположены наружный металлический лист, теплоизоляционный слой, внутренняя облицовка и несущая стальная деталь. Верхняя резьба относится к наружному листу, нижняя — к опоре; утеплитель не является резьбовым основанием.

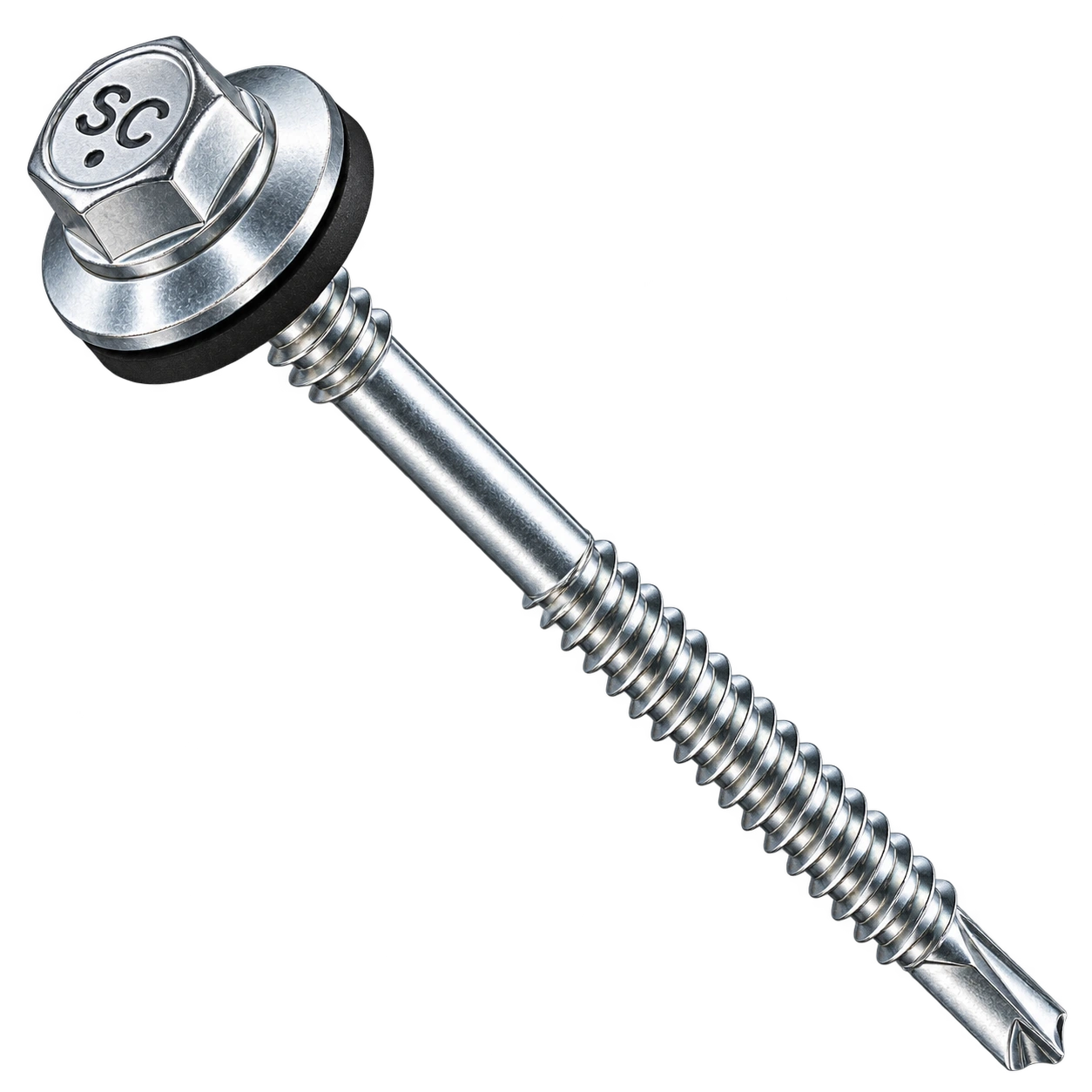

Головка и рабочая часть крупно
Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.
Шестигранная головка, круглая прижимная шайба и уплотнение. При монтаже контролируют ровную посадку без перекоса.
Верхняя резьба HT поддерживает наружную облицовку, гладкий участок проходит через панель, нижняя резьба закрепляется в опоре.
Параметры 5,5×90 мм
- Сверло
- D3
- Покрытие
- KAITEX
- Диаметр шайбы
- 19 мм
- Привод
- SW8
- Предел скорости по производителю
- До 2000 об/мин
- Предварительное сверление
- Самосверлящее исполнение
Длины серии, мм: 90, 105, 130, 150, 180, 230. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы о SC K D3 HT 19
Для чего обозначение HT?
Оно указывает на вторую резьбу под головкой, которая поддерживает наружный металлический лист панели.
Можно заменить длинным обычным кровельным саморезом?
Для панельного узла важны две резьбовые зоны и их положение. Одной одинаковой длины для замены недостаточно.
Что означает число 19?
Диаметр шайбы — 19 мм. Диаметр самого винта в этой серии составляет 5,5 мм.
Как выбрать длину для толстой панели?
Нужен разрез панели с опорой. На нём проверяют прохождение сверла, закрепление нижней резьбы и положение HT у наружного листа.
Подбор и комплектация · SC K D3 HT 19
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.
Как выбрать длину
Сложите толщину панели, зазоры и требуемый выход/зацепление в несущей опоре. Сопоставьте положение опорной резьбы и шайбы с панелью. Металл, древесина и бетон требуют своего способа установки.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Вопросы по подбору и комплектации
Можно заменить длинным обычным кровельным саморезом?
Для панельного узла важны две резьбовые зоны и их положение. Одной одинаковой длины для замены недостаточно.
Как выбрать длину для толстой панели?
Нужен разрез панели с опорой. На нём проверяют прохождение сверла, закрепление нижней резьбы и положение HT у наружного листа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Саморез для сэндвич-панелей по стали SCORP SC K D3 HT 19
Саморез SCORP SC K D3 HT 19 фиксирует сэндвич-панель на металлическом каркасе и удерживает наружный лист панели резьбой HT.
Монтаж металлических сэндвич-панелей на стальной каркас. Серия объединяет самосверлящий конец D3 с дополнительной резьбой HT для наружной облицовки — это важное отличие от коротких саморезов для обычного профлиста.
Сверло выполняет отверстие в стальной опоре. Нижняя резьба закрепляет винт, а верхняя резьба у головки удерживает наружный лист панели. Шайба диаметром 19 мм распределяет усилие прижима в зоне прохода через облицовку.
Сэндвич-панель с металлической облицовкой и стальная опора. Гладкий участок стержня проходит внутренний объём панели. Подбор включает геометрию опоры и положение обеих обшивок, чтобы каждая резьбовая зона работала в нужном месте.
Снаружи видна головка с шайбой. Под ней расположены наружный металлический лист, теплоизоляционный слой, внутренняя облицовка и несущая стальная деталь. Верхняя резьба относится к наружному листу, нижняя — к опоре; утеплитель не является резьбовым основанием.
Выбранное исполнение
Исполнение 5,5×90 мм: Диаметр изделия — 5,5 мм; длина — 90 мм; покрытие — KAITEX; головка / резьба — Шестигранная; фасовка — 1 400 шт.
Исполнение 5,5×90 мм.
Применение и выбор
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
