SCORP SC K D3 19 — для профлиста по стали 1,5

SC K D3 19

Саморез SCORP SC K D3 19 крепит профилированный лист к стальной подконструкции толщиной 1,5–6,0 мм.

Крепление профилированной облицовки к стальным прогонам и подконструкциям толщиной 1,5–6,0 мм. Это короткий самосверлящий крепёж для передачи усилий от листа на металлическую опору.

Характеристики

Диаметр изделия: 5,5 мм
Длина: 25 мм
Покрытие: KAITEX
Фасовка: 2 500 шт
Тип головки / резьбы: Шестигранная
Основание / допуск: Сталь
Артикул: SC K D3 19 5.5×25
Предварительное сверление: Самосверлящее исполнение
Размер под ключ: 8 мм
Тип сверла / наконечника: D3
Предел скорости по производителю: 2000 об/мин
Материал опоры: Сталь
Диапазон толщины опоры: 1,5–6,0 мм
Сверлящая способность, мм: 1,5–6,0
Диаметр шайбы: 19 мм
Диапазон толщины пакета, мм: 12
Бренд: SCORP

Длины серии, мм: 25. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. Стальная опора: 1,5–6,0 мм. Прикрепляемый материал по длинам: 25 мм — до 12 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.

Вопросы по характеристикам

Какой размер представлен?

5,5×25 мм, шайба 19 мм; толщина прикрепляемого материала по таблице — до 12 мм.

Как установить

Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Зафиксируйте профлист в предусмотренном положении на опоре, исключив смещение детали во время сверления.
Подберите шестигранную насадку по головке. Держите винт по оси отверстия, перпендикулярно поверхности посадки шайбы.
Выполните сверление и завинчивание. При окончательной посадке контролируйте прижим шайбы и сохраняйте форму профлиста.
Осмотрите соединение: шайба должна стоять ровно, лист — удерживаться у опоры. Удалите стружку, проверьте отсутствие сорванной резьбы.

Иллюстрация узла применения SC K D3 19 — Устройство соединения · SC K D3 19. Поясняющая иллюстрация конструкции соединения.

Как выбрать

Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.

Основание и условия

Стальная подконструкция толщиной 1,5–6,0 мм; прикрепляемый материал — до 12 мм по размерной строке производителя. Фактическая форма профиля определяет место опирания и доступную толщину пакета в точке крепления.

Как работает узел

Сверло D3 формирует отверстие в опоре. За сверлом входит резьба, которая закрепляет стержень в стали, а головка через шайбу 19 мм прижимает профлист. Все этапы происходят на одной оси установки.

Шайба находится с наружной стороны профлиста. Лист передаёт усилие на винт в зоне прижима; резьба удерживается в стальном прогоне. Точку крепления по форме профиля выбирают по узлу покрытия или фасада.

КОНСТРУКЦИЯ СЕРИИ

Головка и рабочая часть крупно

Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.

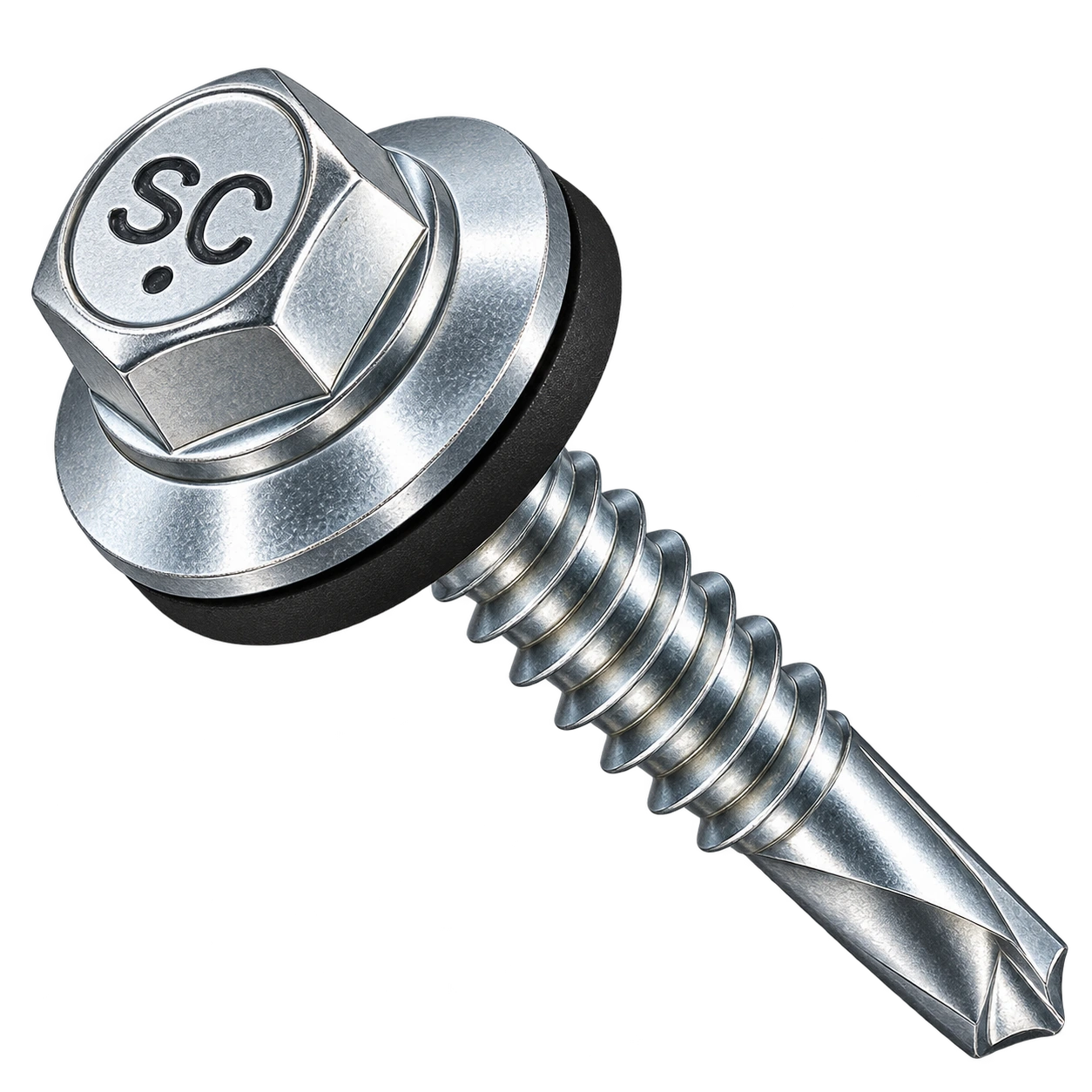

Головка и посадочные элементы SC K D3 19, увеличенная часть иллюстрации — **01Головка и посадка**
Шестигранная головка, круглая прижимная шайба и уплотнение. При монтаже контролируют ровную посадку без перекоса.

Резьба и наконечник SC K D3 19, увеличенная часть иллюстрации — **02Резьба и наконечник**
Сверлящий наконечник D3 и рабочая резьба. Наконечник проходит стальной лист, после чего резьба закрепляется в основании.

Параметры 5,5×25 мм

Сверло: D3
Покрытие: KAITEX
Диаметр шайбы: 19 мм
Привод: SW8
Предел скорости по производителю: До 2000 об/мин
Стальная опора: 1,5–6,0 мм
Предварительное сверление: Самосверлящее исполнение

Длины серии, мм: 25. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. Стальная опора: 1,5–6,0 мм. Прикрепляемый материал по длинам: 25 мм — до 12 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.

Вопросы о SC K D3 19

Какую опору сверлит D3 этой серии?

В карточке производителя указана стальная подконструкция 1,5–6,0 мм.

Какой размер представлен?

5,5×25 мм, шайба 19 мм; толщина прикрепляемого материала по таблице — до 12 мм.

Можно ли заменить винтом RS?

RS предназначен для пакета тонких листов. Здесь рабочее основание — стальная опора, для которой подбирают сверло D3.

Нужна ли отдельная шайба?

В обозначении серии указана шайба 19 мм. Состав поставки и выбранное исполнение сверяют по артикулу при заказе.

Подбор и комплектация · SC K D3 19

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Основание и рабочий наконечник

Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.

Как выбрать длину

Учтите толщину прикрепляемого пакета, шайбы и требуемое зацепление резьбы в опоре. Увеличение длины не увеличивает автоматически допустимую толщину сверления.

Головка, шайба и защита

Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
