SCORP SC 3 FLT — для дерева и ЦСП по стальному профилю

SC 3 FLT

Саморез SCORP SC 3 FLT крепит деревянные детали и цементно-стружечные плиты к стальному профилю толщиной 2,0–6,0 мм.

Соединение дерева и цементно-стружечных плит со стальным каркасом. Особенность FLT — потайная головка и крылья у сверлящей части, соответствующие проходу через неметаллическую деталь к металлическому профилю.

Характеристики

Диаметр изделия: 6,3 мм
Длина: 60 мм
Покрытие: KAITEX
Фасовка: 1 800 шт
Тип головки / резьбы: Потайная
Основание / допуск: Сталь
Артикул: SC K 3 FLT 6.3×60
Предварительное сверление: Самосверлящее исполнение
Шлиц / привод: Крестообразный
Тип сверла / наконечника: D3 FLT
Предел скорости по производителю: 2000 об/мин
Материал опоры: Сталь
Диапазон толщины опоры: 2,0–6,0 мм
Сверлящая способность, мм: 2,0–6,0
Диапазон толщины пакета, мм: 45
Бренд: SCORP

Длины серии, мм: 60, 80. Диаметр винта: 6,3 мм. Стальная опора: 2,0–6,0 мм. Прикрепляемый материал: до 45 мм для длины 60 мм, до 65 мм для 80 мм. Потайная головка, крестообразный привод. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.

Как установить

Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Зафиксируйте дерево или ЦСП на каркасе. Проверьте положение точки относительно кромок и место посадки потайной головки.
Подберите насадку под крестообразный привод фактического изделия. Держите винт перпендикулярно поверхности без бокового раскачивания.
Проведите рабочую часть через прикрепляемую деталь и просверлите стальную опору. Продолжайте завинчивание с контролем положения головки.
Остановите монтаж при предусмотренной посадке потайной головки. Осмотрите плиту или древесину вокруг крепления и удалите стружку.

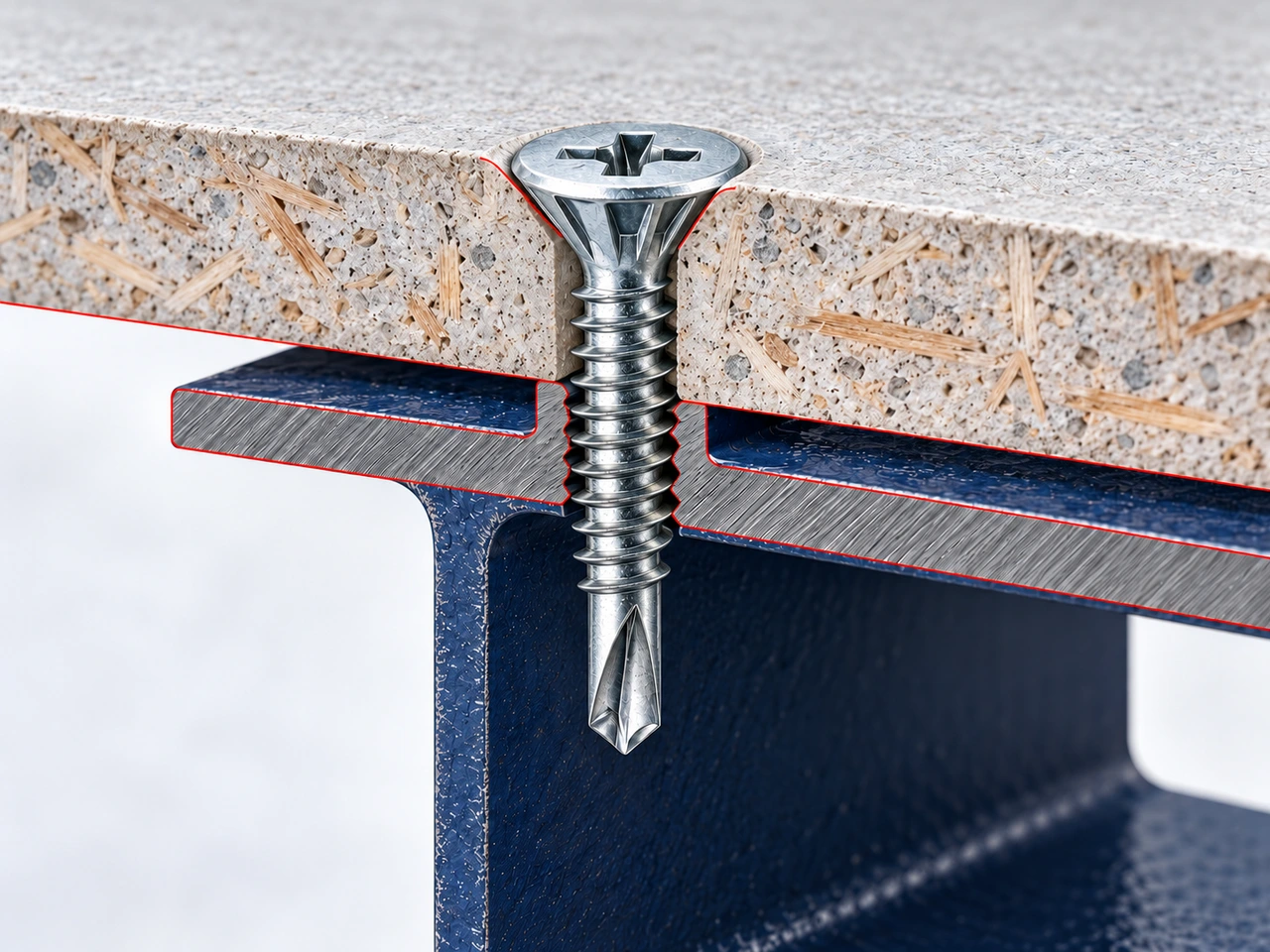

Иллюстрация узла применения SC 3 FLT — Устройство соединения · SC 3 FLT. Поясняющая иллюстрация конструкции соединения.

Как выбрать

Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.

Основание и условия

Стальной профиль толщиной 2,0–6,0 мм. Прикрепляемый материал — дерево или ЦСП. Для длины 60 мм указана толщина материала до 45 мм, для 80 мм — до 65 мм; пригодность плиты и краевые расстояния учитывают в проекте обшивки.

Как работает узел

Крылья расширяют проход в прикрепляемой детали, а сверлящий конец выполняет отверстие в стальном профиле. Резьба закрепляет винт в металлической опоре. Потайная головка занимает посадочное место в поверхности деревянной детали или ЦСП.

Верхняя часть — деревянная деталь или ЦСП, ниже расположен стальной профиль. Потайная головка находится в поверхности прикрепляемого материала; рабочая резьба удерживается в стали. Крылья относятся к проходу через плиту, а сверло — к металлической опоре.

КОНСТРУКЦИЯ СЕРИИ

Головка и рабочая часть крупно

Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.

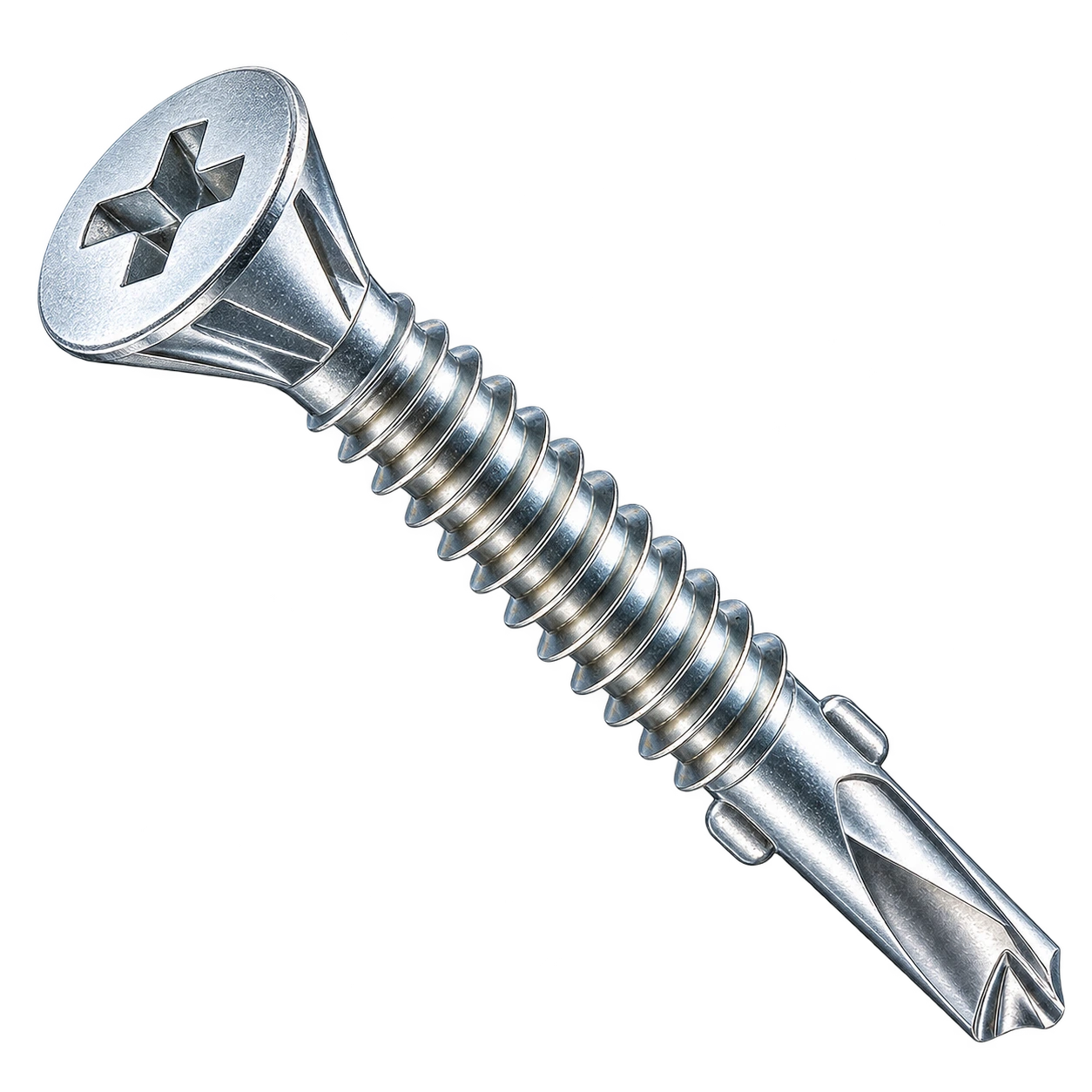

Головка и посадочные элементы SC 3 FLT, увеличенная часть иллюстрации — **01Головка и посадка**
Потайная головка с крестообразным приводом передаёт вращение от насадки к стержню винта.

Резьба и наконечник SC 3 FLT, увеличенная часть иллюстрации — **02Резьба и наконечник**
Сверло и два крыла FLT. Крылья расширяют отверстие в плите и обламываются при проходе стальной опоры.

Параметры 6,3×60 мм

Сверло: D3 FLT
Покрытие: KAITEX
Привод: Крестообразный
Предел скорости по производителю: До 2000 об/мин
Стальная опора: 2,0–6,0 мм
Предварительное сверление: Самосверлящее исполнение

Длины серии, мм: 60, 80. Диаметр винта: 6,3 мм. Стальная опора: 2,0–6,0 мм. Прикрепляемый материал: до 45 мм для длины 60 мм, до 65 мм для 80 мм. Потайная головка, крестообразный привод. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.

Вопросы о SC 3 FLT

Подходит ли для ЦСП?

Да, ЦСП и дерево указаны в назначении серии для крепления к стальному профилю 2,0–6,0 мм.

Зачем нужны крылья?

Они расширяют проход через прикрепляемую деталь перед входом рабочей части в металлический профиль.

Как выбрать 60 или 80 мм?

Для 60 мм указано до 45 мм прикрепляемого материала, для 80 мм — до 65 мм.

Можно утопить головку сильнее ради ровной поверхности?

Головку сажают в согласованное положение, сохраняя материал вокруг неё. Разрушение ЦСП или расщепление древесины требует проверки узла и режима установки.

Подбор и комплектация · SC 3 FLT

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Основание и рабочий наконечник

Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.

Как выбрать длину

Учтите толщину прикрепляемого пакета, шайбы и требуемое зацепление резьбы в опоре. Увеличение длины не увеличивает автоматически допустимую толщину сверления.

Головка, шайба и защита

Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.

Посмотреть отверстие, заделку и режим установки →

Вопросы по подбору и комплектации

Как выбрать 60 или 80 мм?

Для 60 мм указано до 45 мм прикрепляемого материала, для 80 мм — до 65 мм.
