Саморезы для сэндвич-панелей / S2 K D10 HT 19Саморез для сэндвич-панелей по толстой стали SCORP S2 K D10 HT 19 5,5×165 мм
- Покрытие
- KAITEX
- Фасовка
- 500 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
S2 K D10 HT 19
Саморез SCORP S2 K D10 HT 19 предназначен для сэндвич-панелей на толстых стальных подконструкциях.
Монтаж сэндвич-панелей на толстые стальные элементы каркаса. Серия S2 D10 HT объединяет специализированную сверлящую часть и вторую резьбу для наружной обшивки панели; длину подбирают к полному разрезу узла.
Характеристики
- Диаметр изделия
- 5,5 мм
- Длина
- 165 мм
- Покрытие
- KAITEX
- Фасовка
- 500 шт
- Тип головки / резьбы
- Шестигранная
- Основание / допуск
- Сталь
- Артикул
- S2 K D10 HT 19 5.5×165
- Предварительное сверление
- Самосверлящее исполнение
- Размер под ключ
- 8 мм
- Тип сверла / наконечника
- D10 HT
- Предел скорости по производителю
- 2000 об/мин
- Материал опоры
- Сталь
- Диапазон толщины опоры
- 6,0–25,5 мм
- Сверлящая способность, мм
- 6,0–25,5
- Диаметр шайбы
- 19 мм
- Материал уплотнения
- Модифицированный каучук; шайба из алюминия
- Бренд
- SCORP
Длины серии, мм: 165, 185, 215, 265. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы по характеристикам
Можно назначить количество по диаметру винта?
Нет, для числа и шага точек нужны нагрузки, геометрия панели и характеристики основания. Диаметр 5,5 мм описывает размер крепежа.
Как установить
Разметьте точки крепления по проектной схеме и установите соединяемые детали в рабочее положение.
Установите панель в проектное положение. Совместите ось винта с опорой и держите инструмент перпендикулярно плоскости посадки шайбы.
Используйте подходящую шестигранную насадку и инструмент с контролем посадки. Выполните проход сверлом и завинчивание без бокового увода.
Контролируйте положение верхней резьбы у наружной облицовки. Завершите прижим при ровной посадке шайбы, сохранив форму панели.
Проверьте отсутствие перекоса, повреждений облицовки и неплотного контакта шайбы. Удалите металлическую стружку с поверхности.
Как выбрать
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
Основание и условия
Сэндвич-панель с металлической облицовкой на стальной подконструкции. Для S2 принципиально важны толщина и марка стали: выбор определяет работа длинного сверла. Среду эксплуатации согласуют с защитным покрытием и материалами узла.

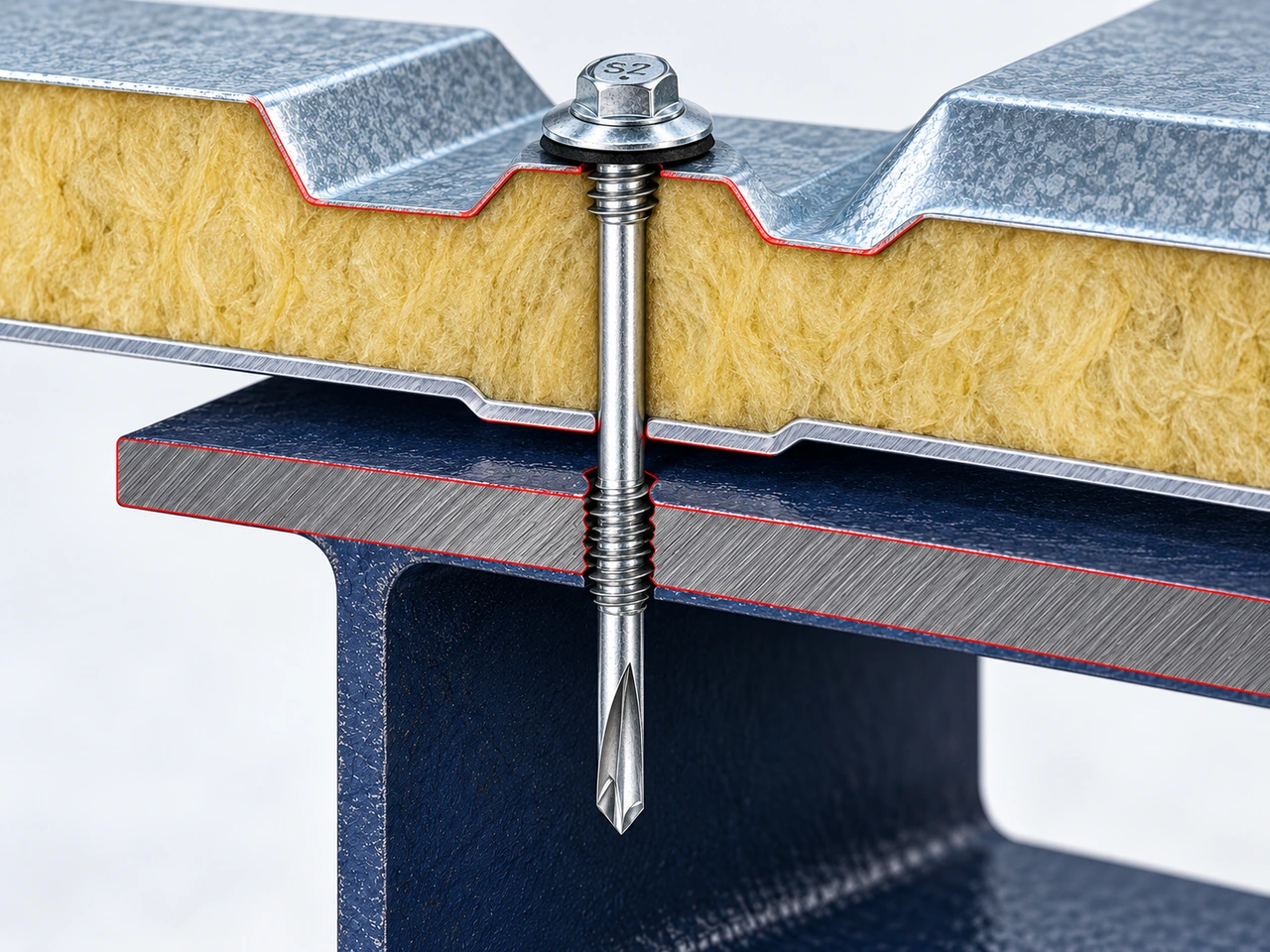

Как работает узел
Прямое сверло длиной 30 мм с дополнительными резцами проходит стальную опору. Нижняя резьба закрепляет стержень в каркасе, HT поддерживает наружный лист. Шайба из алюминия и модифицированного каучука уплотняет контакт у панели и под фланцем головки.
Комбинированная шайба располагается между головкой и наружной облицовкой. Верхняя резьба работает у наружного листа, нижняя — в стальном элементе каркаса. Центральная часть пересекает тело панели; сверло выходит за рабочую резьбовую зону в опоре.

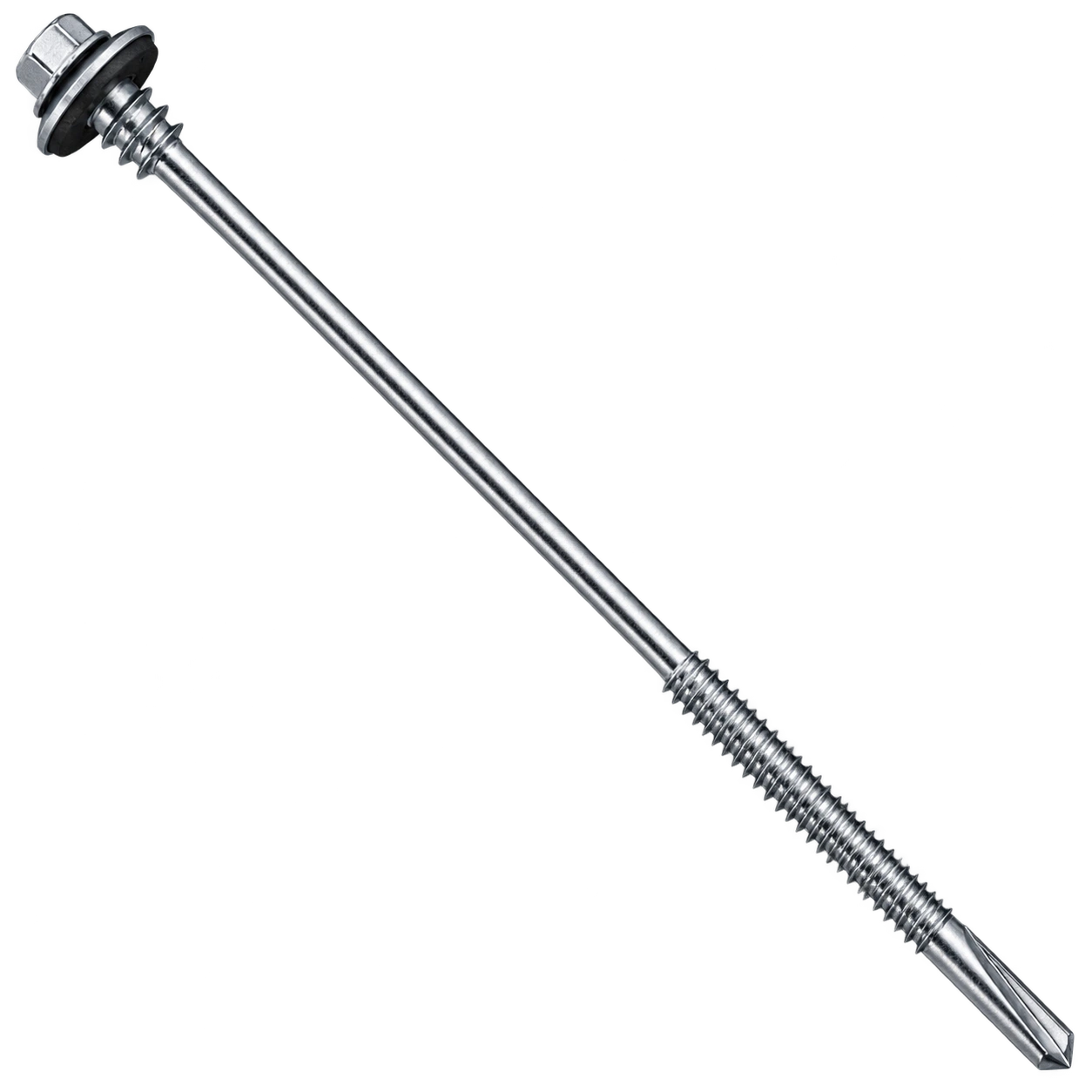

Головка и рабочая часть крупно
Одно и то же изделие в общем виде и в деталях. Иллюстрация объясняет конструкцию; точные размеры — в характеристиках выбранного исполнения.
Шестигранная головка и комбинированная шайба. Для S2 производитель описывает две зоны уплотнения: у панели и у фланца головки.
Верхняя резьба HT поддерживает наружную облицовку, гладкий участок проходит через панель, нижняя резьба закрепляется в опоре.
Параметры 5,5×165 мм
- Сверло
- D10 HT
- Покрытие
- KAITEX
- Диаметр шайбы
- 19 мм
- Привод
- SW8
- Предел скорости по производителю
- До 2000 об/мин
- Стальная опора
- 6,0–25,5 мм
- Предварительное сверление
- Самосверлящее исполнение
Длины серии, мм: 165, 185, 215, 265. Диаметр винта: 5,5 мм. Диаметр шайбы: 19 мм. На монтажной пиктограмме указан верхний предел 2000 об/мин; рабочий режим подбирают по стали и поведению инструмента. Размеры и фасовка приведены для выбранного исполнения. Единица заказа — штука.
Вопросы о S2 K D10 HT 19
Что особенного у сверла S2?
Для этой панельной серии описано прямое сверло длиной 30 мм с дополнительными резцами для толстой стали.
Чем отличается шайба?
Она сочетает алюминий и модифицированный каучук и герметизирует две зоны: у панели и под фланцем головки.
Как работает HT в толстой панели?
Верхняя резьба удерживает наружную облицовку, нижняя закрепляется в опоре. Длина выбирается так, чтобы обе зоны находились на своих местах.
Можно назначить количество по диаметру винта?
Нет, для числа и шага точек нужны нагрузки, геометрия панели и характеристики основания. Диаметр 5,5 мм описывает размер крепежа.
Подбор и комплектация · S2 K D10 HT 19
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.
Как выбрать длину
Сложите толщину панели, зазоры и требуемый выход/зацепление в несущей опоре. Сопоставьте положение опорной резьбы и шайбы с панелью. Металл, древесина и бетон требуют своего способа установки.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Саморез для сэндвич-панелей по толстой стали SCORP S2 K D10 HT 19
Саморез SCORP S2 K D10 HT 19 предназначен для сэндвич-панелей на толстых стальных подконструкциях.
Монтаж сэндвич-панелей на толстые стальные элементы каркаса. Серия S2 D10 HT объединяет специализированную сверлящую часть и вторую резьбу для наружной обшивки панели; длину подбирают к полному разрезу узла.
Прямое сверло длиной 30 мм с дополнительными резцами проходит стальную опору. Нижняя резьба закрепляет стержень в каркасе, HT поддерживает наружный лист. Шайба из алюминия и модифицированного каучука уплотняет контакт у панели и под фланцем головки.
Сэндвич-панель с металлической облицовкой на стальной подконструкции. Для S2 принципиально важны толщина и марка стали: выбор определяет работа длинного сверла. Среду эксплуатации согласуют с защитным покрытием и материалами узла.
Комбинированная шайба располагается между головкой и наружной облицовкой. Верхняя резьба работает у наружного листа, нижняя — в стальном элементе каркаса. Центральная часть пересекает тело панели; сверло выходит за рабочую резьбовую зону в опоре.
Выбранное исполнение
Исполнение 5,5×165 мм: Диаметр изделия — 5,5 мм; длина — 165 мм; покрытие — KAITEX; головка / резьба — Шестигранная; фасовка — 500 шт.
Исполнение 5,5×165 мм.
Применение и выбор
Подбор учитывает тип основания, конструкцию соединения и общую длину самореза. Диаметр и длина приведены для каждого артикула; количество креплений и их расположение задаёт проект конструкции.
