Анкерные болты / TMS-05TMS-05 Латунная распорная втулка с потолочным крюком M5 · длина латунной втулки 20 мм
- Резьба крюка
- 5 мм
- Длина латунной втулки
- 20 мм
- Материал
- латунь
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 18:27 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
TMS-05
TMS-05 Латунная распорная втулка с потолочным крюком. Небольшие монтажные точки для кронштейнов, карнизов, шкафов и инженерных приспособлений. Поставляется с потолочным крюком.
Характеристики
- Резьба крюка
- 5 мм
- Длина латунной втулки
- 20 мм
- Материал
- латунь
- Глубина установки
- 20 мм
- Момент затяжки
- 3 Н·м
- Основание / допуск
- бетон
- Артикул
- TMS-05
- Резьба, например M10
- M5
- Диаметр отверстия d₀
- 7 мм
- Диаметр стержня анкера
- 7 мм
- Длина втулки
- 20 мм
- Длина крюка
- 53 мм
- Минимальная глубина отверстия h₀
- 22 мм
- Минимальная толщина основания
- 80 мм
- Минимальное межосевое расстояние
- 60 мм
- Минимальное расстояние до края
- 30 мм
- Наружный диаметр латунной втулки
- 7 мм
- Бренд
- Rawlplug
Латунная втулка с наружным рельефом и внутренней метрической резьбой. Поставляется с потолочным крюком.
Устройство и монтаж
Небольшие монтажные точки для кронштейнов, карнизов, шкафов и инженерных приспособлений. Поставляется с потолочным крюком.
Конструкция TMS-05
Открыть крупноПринцип работы
Ввинчивание ответного резьбового элемента раскрывает прорезанную латунную втулку. Рельеф наружной поверхности помогает ограничить проворачивание в отверстии.
Элементы соединения
Латунная втулка располагается в отверстии основания. Крюк выступает наружу и служит точкой подвеса.
Основание и условия
Бетон без трещин.
Выбор исполнения
Выбирают метрический размер внутренней резьбы и соответствующий ответный элемент. Для подвеса учитывают открытый крюк и направление усилия. Обозначение M относится к резьбе, а не к диаметру сверления.
Порядок установки
1. Подготовить и очистить отверстие по карте выбранного размера.
2. Установить втулку в предусмотренное положение.
3. Ввернуть совместимый крюк и выполнить требуемую затяжку, не заменяя её установочным пуансоном для R-DCA.
Параметры исполнения
TMS-05
- Резьба крюка
- 5 мм
- Глубина установки
- 20 мм
- Момент затяжки
- 3 Н·м
- Основание / допуск
- бетон
- Резьба, например M10
- M5
- Диаметр отверстия d₀
- 7 мм
- Минимальная глубина отверстия h₀
- 22 мм
- Минимальная толщина основания
- 80 мм
Документы и область применения

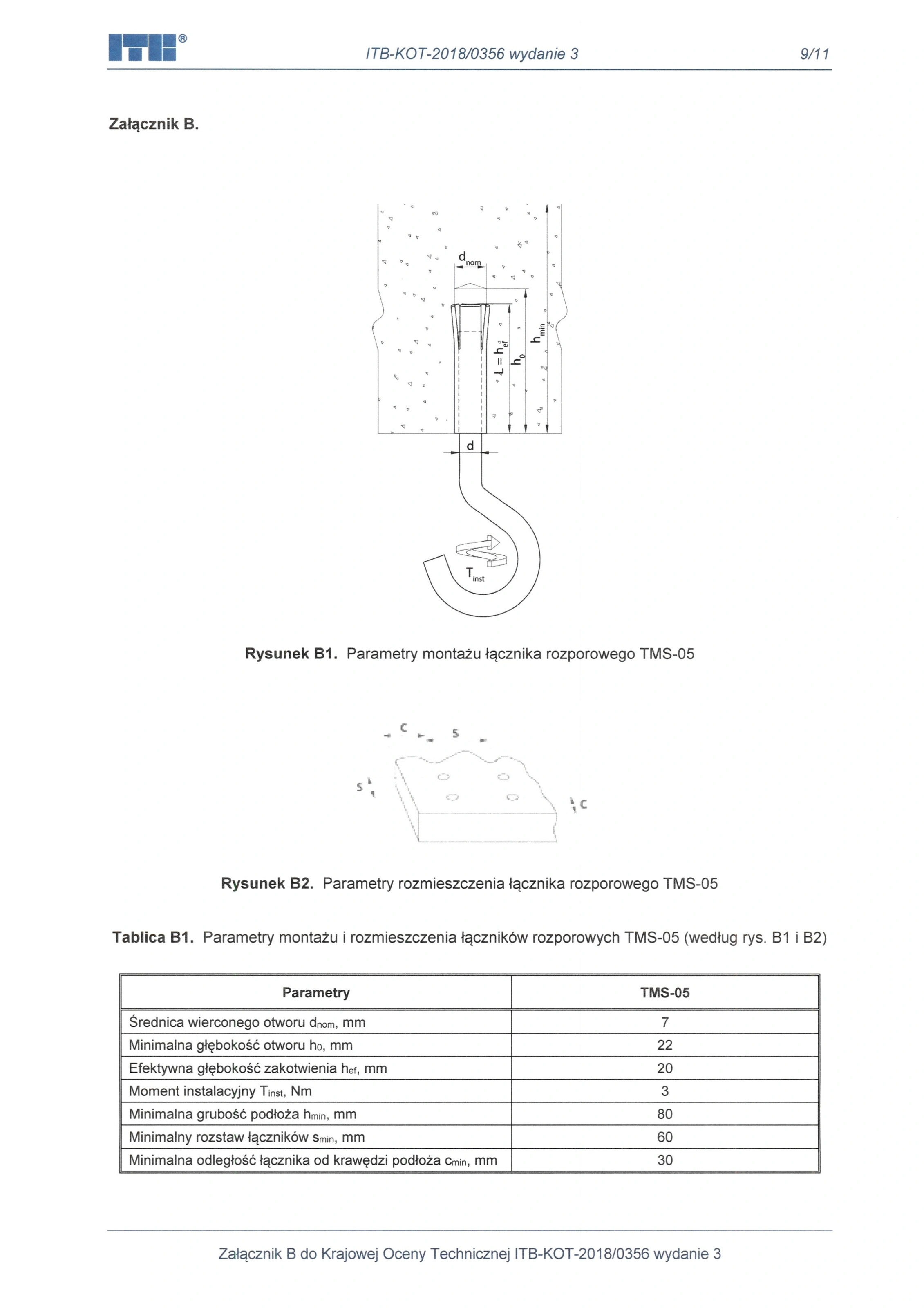

Для TMS-05 опубликована польская техническая оценка ITB-KOT-2018/0356. Её область применения определяется текстом оценки; документы забивных R-DCA к латунной втулке не относятся.
Параметры и документы по монтажу
Подбор и комплектация · TMS-05
Основание и условия
Бетон без трещин.
Выбор исполнения
Выбирают метрический размер внутренней резьбы и соответствующий ответный элемент. Для подвеса учитывают открытый крюк и направление усилия. Обозначение M относится к резьбе, а не к диаметру сверления.
Элементы соединения
Латунная втулка располагается в отверстии основания. Крюк выступает наружу и служит точкой подвеса.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
TMS-05 Латунная распорная втулка с потолочным крюком
TMS-05 Латунная распорная втулка с потолочным крюком. Небольшие монтажные точки для кронштейнов, карнизов, шкафов и инженерных приспособлений. Поставляется с потолочным крюком.
Ввинчивание ответного резьбового элемента раскрывает прорезанную латунную втулку. Рельеф наружной поверхности помогает ограничить проворачивание в отверстии.
Латунная втулка с наружным рельефом и внутренней метрической резьбой.
Конструкция и принцип работы
Ввинчивание ответного резьбового элемента раскрывает прорезанную латунную втулку. Рельеф наружной поверхности помогает ограничить проворачивание в отверстии.
Латунная втулка располагается в отверстии основания. Крюк выступает наружу и служит точкой подвеса.
Применение и выбор
Бетон без трещин.
Выбирают метрический размер внутренней резьбы и соответствующий ответный элемент. Для подвеса учитывают открытый крюк и направление усилия. Обозначение M относится к резьбе, а не к диаметру сверления.
