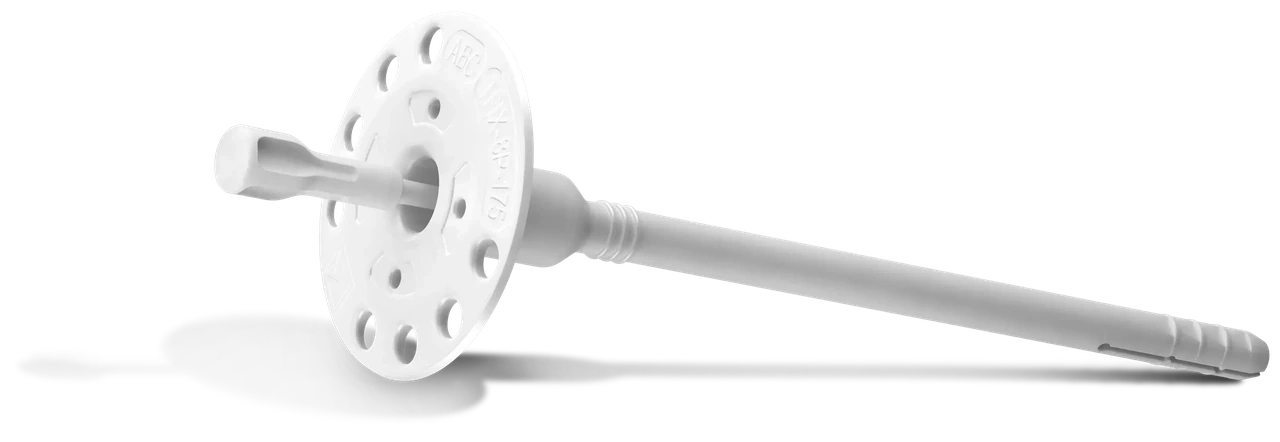

Крепление теплоизоляции / TFIX-8PTFIX-8P Забивной фасадный дюбель с пластиковым гвоздём 8×155 мм
- Диаметр дюбеля
- 8 мм
- Длина
- 155 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:29 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
TFIX-8P
Тарельчатый фасадный дюбель с пластиковым гвоздём, армированным стекловолокном для механического крепления плит теплоизоляции в системе ETICS.
Характеристики
- Диаметр дюбеля
- 8 мм
- Длина
- 155 мм
- Основание / допуск
- Бетон C12/15-C50/60 (A); Полнотелый кирпич (B); Полнотелый силикатный кирпич (B); Пустотелый кирпич (C); Керамический блок с вертикальными пустотами (C); Пустотелый силикатный кирпич (C); Блок из лёгкого бетона (C); Пустотелый блок из лёгкого бетона (D); Лёгкий бетон; Газобетонный блок (D); Автоклавный газобетон (E)
- Артикул
- TFIX-8P-155-2
- Бренд
- Rawlplug
Диаметр сверления 8 мм, основная тарелка 60 мм. Для категорий A–D: глубина установки не менее 25 мм; для газобетона E — 65 мм. Минимальная глубина отверстия соответственно 35 и 75 мм.Полимерный гвоздь TFIX-8P армирован стекловолокном.
Устройство и монтаж
Крепление EPS, минеральной ваты и других предусмотренных заводом теплоизоляционных плит на фасаде с наружным штукатурным слоем.
Конструкция TFIX-8P
Открыть крупноПринцип работы
Распорный элемент с пластиковым гвоздём, армированным стекловолокном раскрывает полимерную гильзу в отверстии. Тарелка распределяет прижимное усилие по поверхности плиты.
Элементы соединения
Тарелка дюбеля TFIX-8P заподлицо → теплоизоляционная плита → несущая стена. Дополнительная тарелка KWL увеличивает площадь опоры на мягкой изоляции.
Основание и условия
Бетон, полнотелая и пустотелая кладка, лёгкие блоки и автоклавный газобетон категорий A–E в пределах заводского перечня.
Выбор исполнения
Выбирают длину по толщине утеплителя, клея и ненесущих слоёв с добавлением требуемой заделки. Для категорий A–D: заделка не менее 25 мм; для газобетона E — 65 мм. Минимальная глубина отверстия соответственно 35 и 75 мм. Для мягкой и ламельной ваты применяют совместимую дополнительную тарелку, если это предусмотрено выбранным узлом.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно

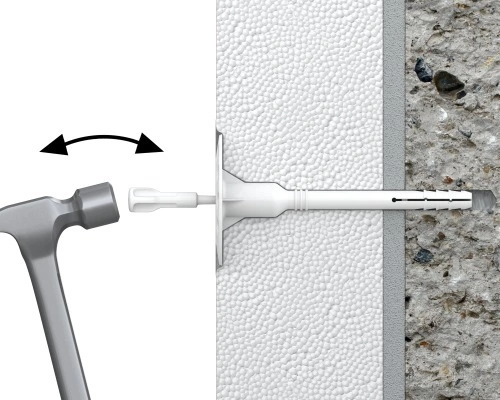

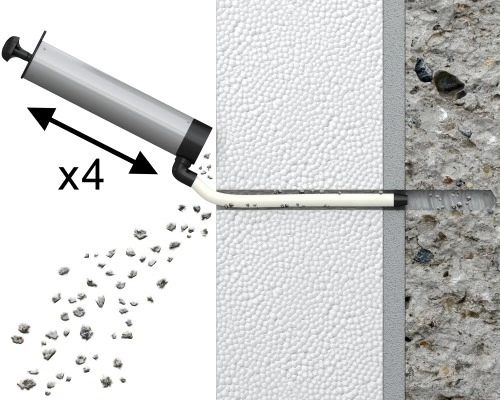

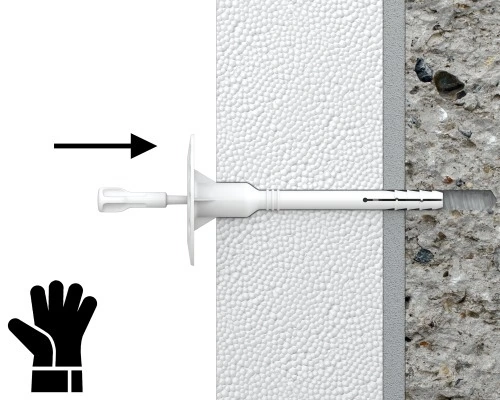

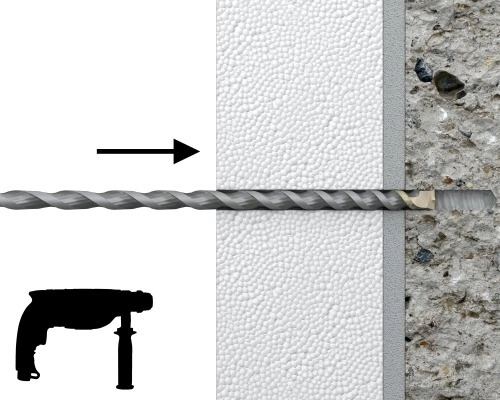

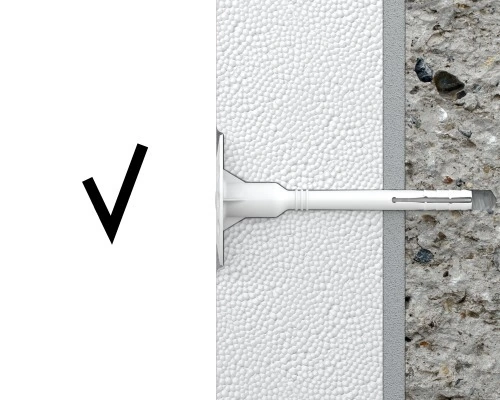

Открыть крупноПросверлить отверстие диаметром 8 мм на заданную глубину и удалить буровую пыль. Вставить гильзу через утеплитель, не разрушая кромку отверстия. Аккуратно забить гвоздь до совмещения его головки с тарелкой. Проверить ровное прижатие тарелки без повреждения плиты.
Параметры исполнения
TFIX-8P-155-2
- Основание / допуск
- Бетон C12/15-C50/60 (A); Полнотелый кирпич (B); Полнотелый силикатный кирпич (B); Пустотелый кирпич (C); Керамический блок с вертикальными пустотами (C); Пустотелый силикатный кирпич (C); Блок из лёгкого бетона (C); Пустотелый блок из лёгкого бетона (D); Лёгкий бетон; Газобетонный блок (D); Автоклавный газобетон (E)
Документы и область применения
ETA-13/0845 указана для этой серии. Нагрузки рассчитывают по конкретному основанию и принятой системе ETICS; нормативы другой серии или поколения к этому обозначению не переносят.
Параметры и документы по монтажу
Подбор и комплектация · TFIX-8P
Основание и условия
Бетон, полнотелая и пустотелая кладка, лёгкие блоки и автоклавный газобетон категорий A–E в пределах заводского перечня.
Выбор исполнения
Выбирают длину по толщине утеплителя, клея и ненесущих слоёв с добавлением требуемой заделки. Для категорий A–D: заделка не менее 25 мм; для газобетона E — 65 мм. Минимальная глубина отверстия соответственно 35 и 75 мм. Для мягкой и ламельной ваты применяют совместимую дополнительную тарелку, если это предусмотрено выбранным узлом.
Элементы соединения
Тарелка дюбеля TFIX-8P заподлицо → теплоизоляционная плита → несущая стена. Дополнительная тарелка KWL увеличивает площадь опоры на мягкой изоляции.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
TFIX-8P Забивной фасадный дюбель с пластиковым гвоздём
Тарельчатый фасадный дюбель с пластиковым гвоздём, армированным стекловолокном для механического крепления плит теплоизоляции в системе ETICS.
Распорная зона удерживается в несущей стене, а тарелка прижимает утеплитель. Показанная заводская установка выполняется с тарелкой заподлицо с поверхностью утеплителя.
Конструкция и принцип работы
Распорный элемент с пластиковым гвоздём, армированным стекловолокном раскрывает полимерную гильзу в отверстии. Тарелка распределяет прижимное усилие по поверхности плиты.
Тарелка дюбеля TFIX-8P заподлицо → теплоизоляционная плита → несущая стена. Дополнительная тарелка KWL увеличивает площадь опоры на мягкой изоляции.
Применение и выбор
Бетон, полнотелая и пустотелая кладка, лёгкие блоки и автоклавный газобетон категорий A–E в пределах заводского перечня.
Выбирают длину по толщине утеплителя, клея и ненесущих слоёв с добавлением требуемой глубины установки. Для категорий A–D: глубина установки не менее 25 мм; для газобетона E — 65 мм. Минимальная глубина отверстия соответственно 35 и 75 мм. Для мягкой и ламельной ваты применяют совместимую дополнительную тарелку, если это предусмотрено выбранным узлом.
