R-TFIX-TOOL-CSM
Монтажная насадка T40 для утопленного монтажа фасадного дюбеля R-TFIX-8S-X.
Характеристики
- Исполнение
- 63 мм · R-TFIX-TOOL-CSM
- Диаметр изделия
- 63 мм
- Основание / допуск
- Плиты из минеральной ваты; Пенополистирольные плиты (EPS)
- Артикул
- R-TFIX-TOOL-CSM
- Совместимые серии
- R-TFIX-8S-X
- Бренд
- Rawlplug
Профиль рабочего наконечника — TORX T40. Совместимый дюбель — R-TFIX-8S-X; способ установки — утопленного монтаж.
Устройство и монтаж
Установка вкручиваемого фасадного дюбеля R-TFIX-8S-X при монтаже ETICS.
Конструкция R-TFIX-TOOL-CSM
Открыть крупноПринцип работы
Рабочий наконечник T40 входит в гнездо винта. Опорная часть инструмента удерживает требуемое положение относительно поверхности теплоизоляции.
Элементы соединения
R-TFIX-8S-X → металлической чашкой для углубления и заглушкой CAP63.
Основание и условия
Инструмент работает с дюбелем внутри EPS или минеральной ваты. Тип и глубину отверстия в стене задаёт инструкция самого дюбеля.
Выбор исполнения
Согласуют точную серию R-TFIX-8S-X, тип монтажа и соответствующую заглушку. Цвет и обозначение инструмента различают поверхностную и утопленную установки.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно

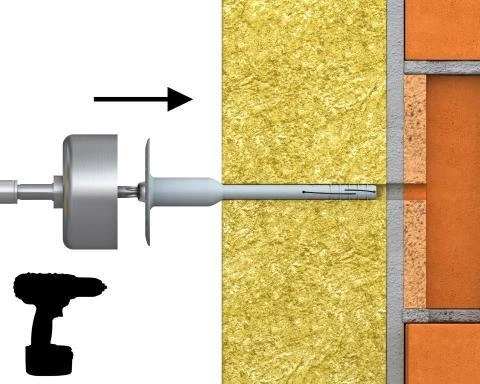

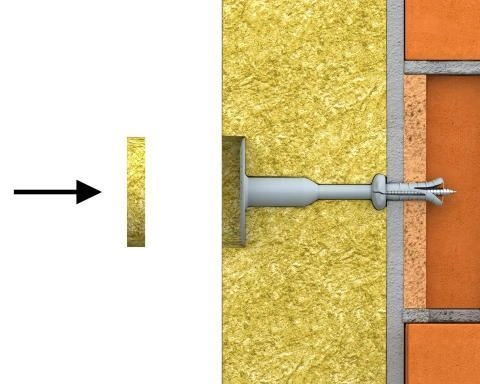

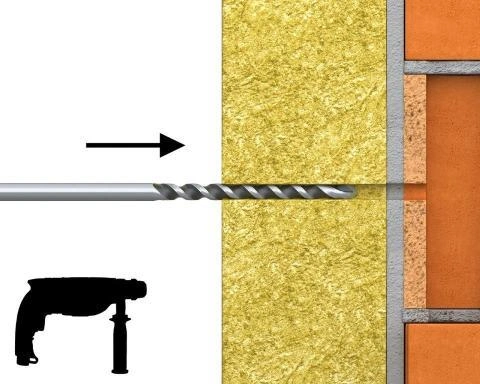

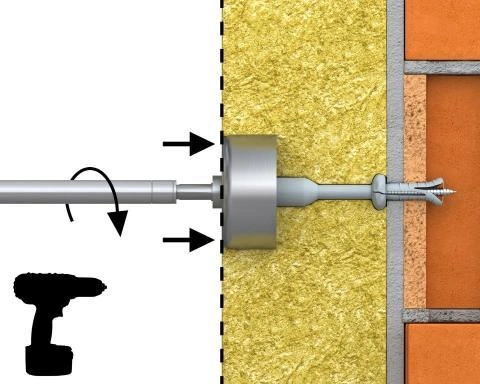

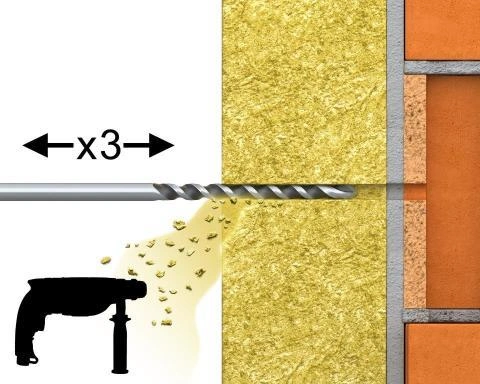

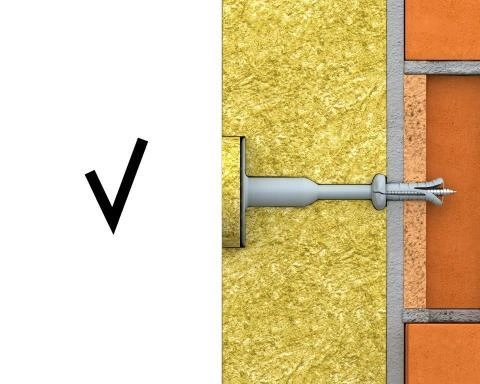

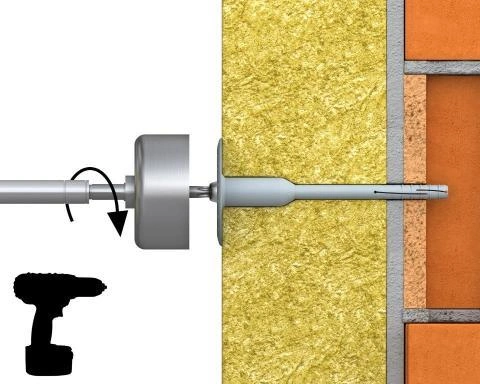

Открыть крупноПодготовить и очистить отверстие по инструкции R-TFIX-8S-X, вставить дюбель и ввести T40 в гнездо. Сохраняя осевое прижатие, завернуть винт до предусмотренного упора инструмента. Закрыть углубление подходящей теплоизоляционной заглушкой.
Параметры исполнения
R-TFIX-TOOL-CSM
- Основание / допуск
- Плиты из минеральной ваты; Пенополистирольные плиты (EPS)
- Совместимые серии
- R-TFIX-8S-X
Документы и область применения
Монтажная принадлежность не имеет самостоятельной анкерной нагрузки. Расчёт крепления выполняют по документам дюбеля R-TFIX-8S-X и принятой системы утепления.
Параметры и документы по монтажу
Подбор и комплектация · R-TFIX-TOOL-CSM
Основание и условия
Инструмент работает с дюбелем внутри EPS или минеральной ваты. Тип и глубину отверстия в стене задаёт инструкция самого дюбеля.
Выбор исполнения
Согласуют точную серию R-TFIX-8S-X, тип монтажа и соответствующую заглушку. Цвет и обозначение инструмента различают поверхностную и утопленную установки.
Элементы соединения
R-TFIX-8S-X → металлической чашкой для углубления и заглушкой CAP63.
