Анкеры для высоких нагрузок / R-SPL-LE-08080/25R-SPL-LE-08080/25 SafetyPlus с болтом с шестигранной головкой 8×80 мм
- Диаметр анкера
- 8 мм
- Длина
- 80 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
- Класс прочности
- 8.8
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:32 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-SPL-LE-08080/25
R-SPL-LE-08080/25 SafetyPlus с болтом с шестигранной головкой. Крепление стальных опор, стоек, оборудования и монтажных конструкций к бетону. Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину глубины установки; его параметры отличаются от стандартного R-SPL.
Характеристики
- Диаметр анкера
- 8 мм
- Длина
- 80 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
- Класс прочности
- 8.8
- Тип головки / резьбы
- болт с шестигранной головкой
- Основание / допуск
- бетон
- Артикул
- R-SPL-LE-08080/25
- Диаметр отверстия d₀
- 12 мм
- Диаметр стержня анкера
- 12 мм
- Максимальная толщина элемента толщина закрепляемой детали
- 25 мм
- Отверстие в прикрепляемой детали df
- 14 мм
- Минимальное расстояние до края
- 60 мм
- Бренд
- Rawlplug
Механический распорный анкер SafetyPlus с болтом с шестигранной головкой. Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину глубины установки; его параметры отличаются от стандартного R-SPL.
Устройство и монтаж
Крепление стальных опор, стоек, оборудования и монтажных конструкций к бетону. Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину заделки; его параметры отличаются от стандартного R-SPL.

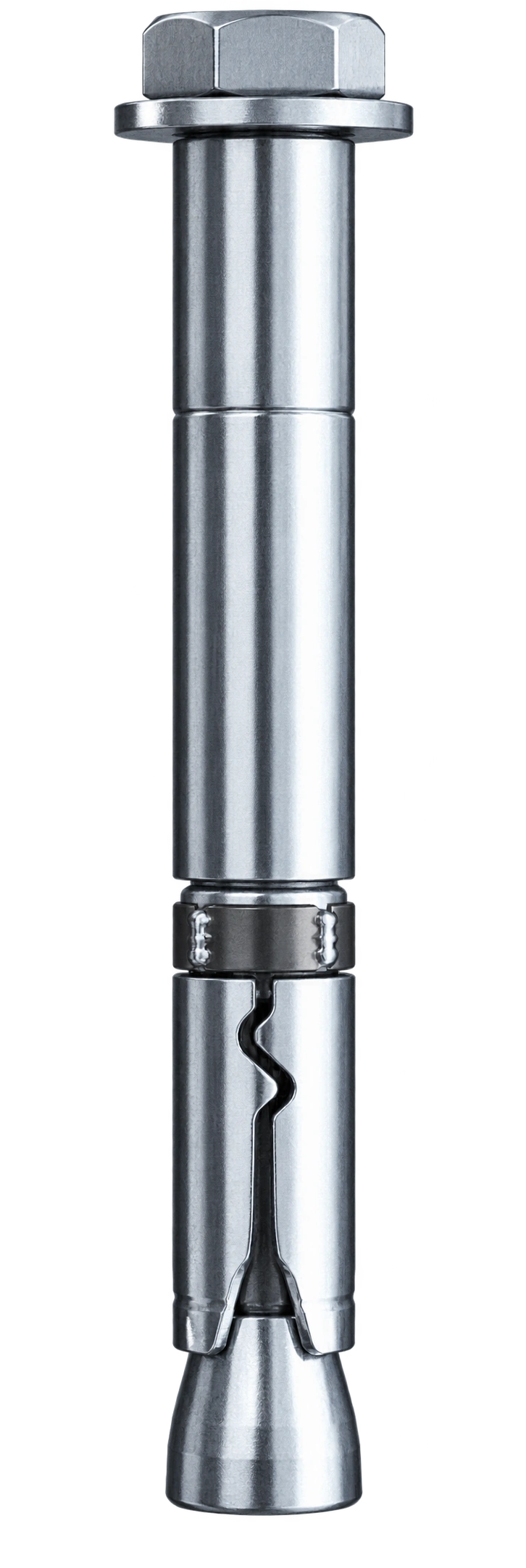

Конструкция R-SPL-LE-08080/25
Открыть крупноПринцип работы
Затяжка крепёжного элемента перемещает коническую гайку относительно прорезанной гильзы и раскрывает её в отверстии. Форма гильзы ограничивает проворачивание при установке.
Элементы соединения
Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину заделки; его параметры отличаются от стандартного R-SPL. Распорная гильза должна находиться в несущем бетоне, а наружный крепёжный элемент передаёт прижим через деталь.
Основание и условия
Бетон без трещин по карте R-SPL-LE. Натуральный камень рассматривается отдельно после испытаний.
Выбор исполнения
У этого исполнения учитывают доступ к головке болта, толщину детали, глубину заделки и расстояния до края. Параметры LE не заменяют параметры анкера стандартной длины.
Порядок установки
1. Выполнить отверстие по параметрам выбранного исполнения и очистить его.
2. Ввести анкер до предусмотренной глубины по заводской последовательности монтажа.
3. Установить деталь и крепёжный элемент в конфигурации с болтом с шестигранной головкой.
4. Выполнить затяжку динамометрическим ключом по таблице именно этой серии.
Параметры исполнения
R-SPL-LE-08080/25
- Основание / допуск
- бетон
- Диаметр отверстия d₀
- 12 мм
- Максимальная толщина элемента толщина закрепляемой детали
- 25 мм
- Отверстие в прикрепляемой детали df
- 14 мм
Документы и область применения
В заводском техническом руководстве R-SPL-LE помечен как исполнение, не покрытое приведённым одобрением; расчётные данные стандартного R-SPL на него не переносят.
Параметры и документы по монтажу
Подбор и комплектация · R-SPL-LE-08080/25
Основание и условия
Бетон без трещин по карте R-SPL-LE. Натуральный камень рассматривается отдельно после испытаний.
Выбор исполнения
У этого исполнения учитывают доступ к головке болта, толщину детали, глубину заделки и расстояния до края. Параметры LE не заменяют параметры анкера стандартной длины.
Элементы соединения
Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину заделки; его параметры отличаются от стандартного R-SPL. Распорная гильза должна находиться в несущем бетоне, а наружный крепёжный элемент передаёт прижим через деталь.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-SPL-LE-08080/25 SafetyPlus с болтом с шестигранной головкой
R-SPL-LE-08080/25 SafetyPlus с болтом с шестигранной головкой. Крепление стальных опор, стоек, оборудования и монтажных конструкций к бетону. Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину глубины установки; его параметры отличаются от стандартного R-SPL.
Затяжка крепёжного элемента перемещает коническую гайку относительно прорезанной гильзы и раскрывает её в отверстии. Форма гильзы ограничивает проворачивание при установке.
Механический распорный анкер SafetyPlus с болтом с шестигранной головкой.
Конструкция и принцип работы
Затяжка крепёжного элемента перемещает коническую гайку относительно прорезанной гильзы и раскрывает её в отверстии. Форма гильзы ограничивает проворачивание при установке.
Съёмный болт прижимает деталь к установленной распорной части. Исполнение LE рассчитано на ограниченную глубину глубины установки; его параметры отличаются от стандартного R-SPL. Распорная гильза должна находиться в несущем бетоне, а наружный крепёжный элемент передаёт прижим через деталь.
Применение и выбор
Бетон без трещин по карте R-SPL-LE. Натуральный камень рассматривается отдельно после испытаний.
У этого исполнения учитывают доступ к головке болта, толщину детали, глубину глубины установки и расстояния до края. Параметры LE не заменяют параметры анкера стандартной длины.
