Анкерные болты / R-RBPR-RBP Rawlbolt со шпилькой и гайкой M16×170 мм
- Диаметр анкера
- 16 мм
- Длина
- 170 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:30 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-RBP
R-RBP Rawlbolt со шпилькой и гайкой. Крепление металлических деталей, опор, оборудования и монтажных систем. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса.
Характеристики
- Диаметр анкера
- 16 мм
- Длина
- 170 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
- Глубина установки
- 120 мм
- Момент затяжки
- 120 Н·м
- Основание / допуск
- бетон
- Артикул
- R-RBP-M16/35W
- Резьба, например M10
- M16
- Размер под ключ
- 24 мм
- Диаметр отверстия d₀
- 25 мм
- Максимальная Толщина закрепляемой детали
- 35 мм
- Диаметр стержня анкера
- 25 мм
- Максимальная толщина элемента толщина закрепляемой детали
- 35 мм
- Отверстие в прикрепляемой детали df
- 17 мм
- Минимальная глубина отверстия h₀
- 125 мм
- Минимальная толщина основания
- 142 мм
- Минимальное межосевое расстояние
- 95 мм
- Минимальное расстояние до края
- 143 мм
- Момент затяжки в керамическом основании
- 15 Н·м
- Межосевое расстояние, керамическое основание
- 100 мм
- Расстояние до края, керамическое основание
- 143 мм
- Бренд
- Rawlplug
Сегментный металлический распорный анкер Rawlbolt со шпилькой и гайкой. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса.
Устройство и монтаж
Крепление металлических деталей, опор, оборудования и монтажных систем. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса.
Конструкция R-RBP
Открыть крупно
Открыть крупноПринцип работы
Конус втягивается между сегментами металлической гильзы при затяжке резьбового элемента. Сегменты прижимаются к стенкам отверстия и передают усилие в основание.
Элементы соединения
Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Шпилька с гайкой соединяет распорную часть с закрепляемой конструкцией.
Основание и условия
Бетон; заводские карты также перечисляют отдельные виды полнотелого и пустотелого кирпича и лёгких бетонных блоков. Для каждого основания используют соответствующую таблицу и условия монтажа.
Выбор исполнения
Исполнение со шпилькой и гайкой выбирают по способу присоединения детали. Затем проверяют материал основания, длину гильзы и тип ответной резьбы. Длины и нагрузки различных исполнений Rawlbolt не взаимозаменяемы по одному резьбовому размеру.

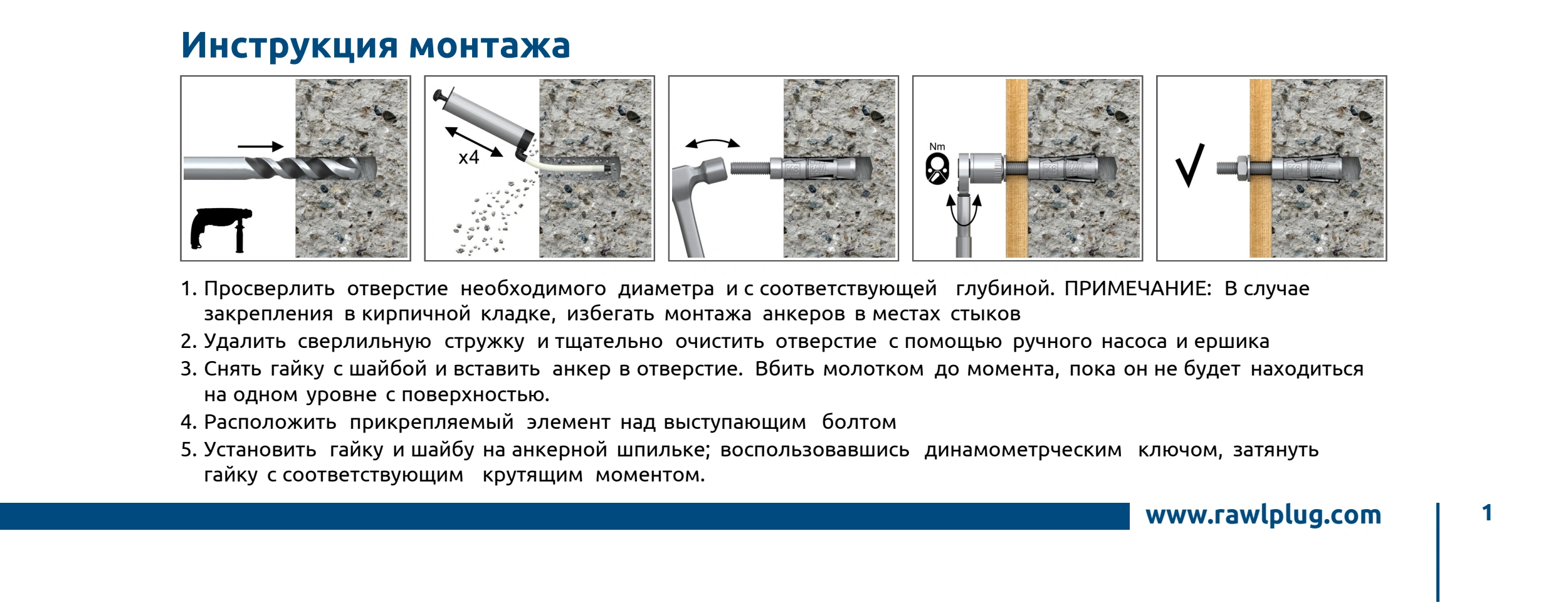

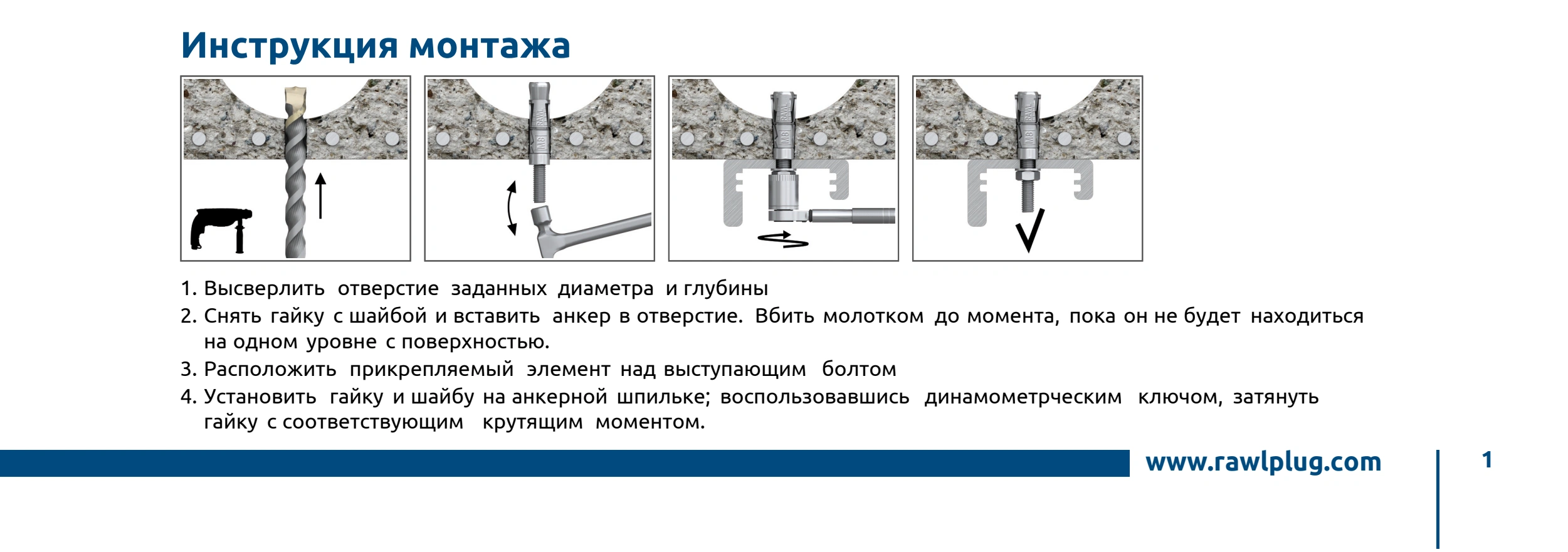

Порядок установки
1. Просверлить и очистить отверстие для выбранного вида основания; в кладке не размещать его в растворном шве.
2. Установить распорную гильзу до положения, указанного на рисунке этого исполнения.
3. Присоединить деталь и резьбовой элемент; для крюка либо кольца затягивают гайку, а не поворачивают подвес для получения произвольного прижима.
4. Затянуть с предусмотренным моментом и проверить опирание детали.
Параметры исполнения
R-RBP-M16/35W
- Глубина установки
- 120 мм
- Момент затяжки
- 120 Н·м
- Основание / допуск
- бетон
- Резьба, например M10
- M16
- Диаметр отверстия d₀
- 25 мм
- Максимальная Толщина закрепляемой детали
- 35 мм
- Максимальная толщина элемента толщина закрепляемой детали
- 35 мм
- Отверстие в прикрепляемой детали df
- 17 мм
- Минимальная глубина отверстия h₀
- 125 мм
- Минимальная толщина основания
- 142 мм
- Момент затяжки в керамическом основании
- 15 Н·м
- Межосевое расстояние, керамическое основание
- 100 мм
- Расстояние до края, керамическое основание
- 143 мм
Документы и область применения
Для части исполнений R-RBL/R-RBP заводские карты указывают ETA-11/0479. Крюки, кольца, манжеты PF и применение в пустотных основаниях проверяют по их собственным картам; наличие документа у соседнего Rawlbolt не подтверждает все эти варианты.
Параметры и документы по монтажу
Подбор и комплектация · R-RBP
Основание и условия
Бетон; заводские карты также перечисляют отдельные виды полнотелого и пустотелого кирпича и лёгких бетонных блоков. Для каждого основания используют соответствующую таблицу и условия монтажа.
Выбор исполнения
Исполнение со шпилькой и гайкой выбирают по способу присоединения детали. Затем проверяют материал основания, длину гильзы и тип ответной резьбы. Длины и нагрузки различных исполнений Rawlbolt не взаимозаменяемы по одному резьбовому размеру.
Элементы соединения
Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Шпилька с гайкой соединяет распорную часть с закрепляемой конструкцией.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-RBP Rawlbolt со шпилькой и гайкой
R-RBP Rawlbolt со шпилькой и гайкой. Крепление металлических деталей, опор, оборудования и монтажных систем. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса.
Конус втягивается между сегментами металлической гильзы при затяжке резьбового элемента. Сегменты прижимаются к стенкам отверстия и передают усилие в основание.
Сегментный металлический распорный анкер Rawlbolt со шпилькой и гайкой.
Конструкция и принцип работы
Конус втягивается между сегментами металлической гильзы при затяжке резьбового элемента. Сегменты прижимаются к стенкам отверстия и передают усилие в основание.
Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Шпилька с гайкой соединяет распорную часть с закрепляемой конструкцией.
Применение и выбор
Бетон; заводские карты также перечисляют отдельные виды полнотелого и пустотелого кирпича и лёгких бетонных блоков. Для каждого основания используют соответствующую таблицу и условия монтажа.
Исполнение со шпилькой и гайкой выбирают по способу присоединения детали. Затем проверяют материал основания, длину гильзы и тип ответной резьбы. Длины и нагрузки различных исполнений Rawlbolt не взаимозаменяемы по одному резьбовому размеру.
