Name: R-RBL-E Rawlbolt с замкнутым кольцом 12 × 130 мм · R-RBL-12EW
Brand: Rawlplug
SKU: R-RBL-12EW

R-RBL-E

R-RBL-E Rawlbolt с замкнутым кольцом. Создание анкерного подвеса для растяжек, проволоки и кабельных поддержек. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Подвешиваемый элемент присоединяется через замкнутое кольцо.

Характеристики

Диаметр анкера: 12 мм
Длина: 130 мм
Материал: сталь
Покрытие: цинковое покрытие
Глубина установки: 80 мм
Момент затяжки: 50 Н·м
Основание / допуск: бетон
Артикул: R-RBL-12EW
Резьба, например M10: M12
Размер под ключ: 19 мм
Диаметр отверстия d₀: 20 мм
Диаметр стержня анкера: 20 мм
Минимальная глубина отверстия h₀: 85 мм
Минимальная толщина основания: 100 мм
Минимальное межосевое расстояние: 60 мм
Минимальное расстояние до края: 90 мм
Момент затяжки в керамическом основании: 10 Н·м
Межосевое расстояние, керамическое основание: 100 мм
Расстояние до края, керамическое основание: 100 мм
Эффективная глубина установки в керамическом основании: 60 мм
Бренд: Rawlplug

Сегментный металлический распорный анкер Rawlbolt с замкнутым кольцом. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Подвешиваемый элемент присоединяется через замкнутое кольцо.

RAWLPLUG · R-RBL-E

Устройство и монтаж

Создание анкерного подвеса для растяжек, проволоки и кабельных поддержек. Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Подвешиваемый элемент присоединяется через замкнутое кольцо.

Конструкция R-RBL-E

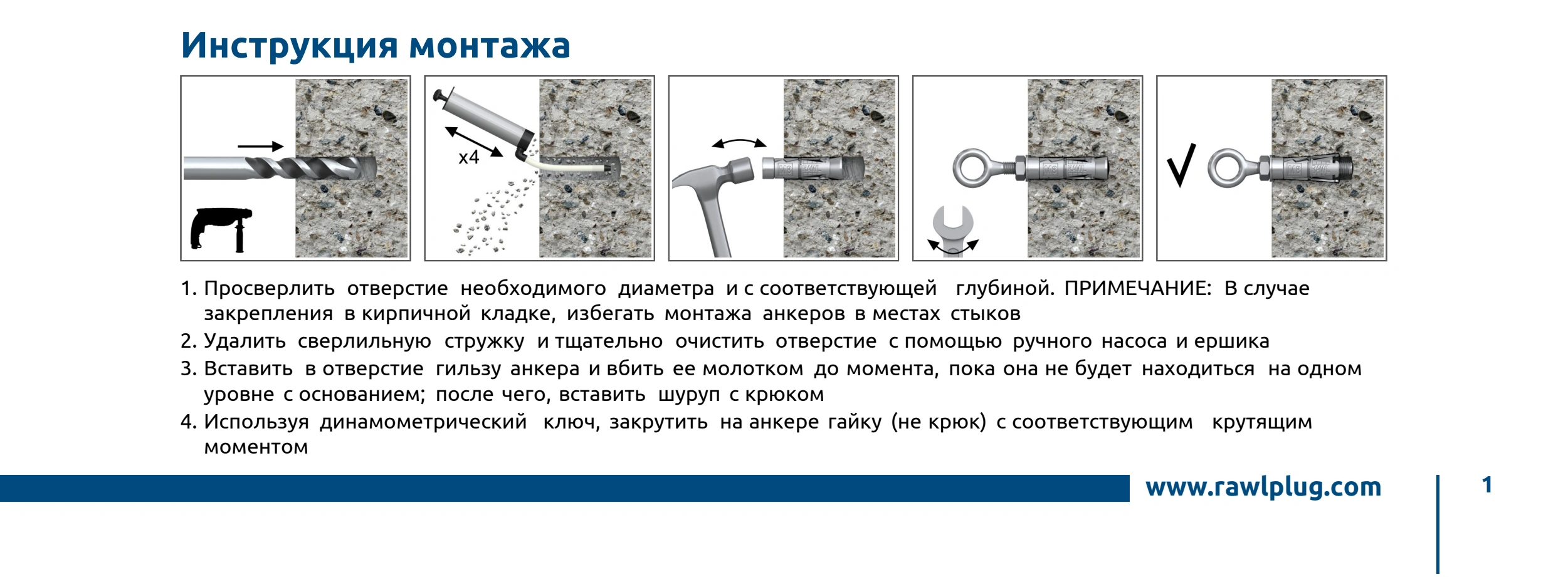

Заводская последовательность монтажа R-RBL-E. Общая схема серии для разных размеров; точные параметры задаёт таблица выбранного артикула.

Принцип работы

Конус втягивается между сегментами металлической гильзы при затяжке резьбового элемента. Сегменты прижимаются к стенкам отверстия и передают усилие в основание.

Элементы соединения

Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Подвешиваемый элемент присоединяется через замкнутое кольцо. Замкнутое кольцо соединяет распорную часть с закрепляемой конструкцией.

Основание и условия

Бетон; заводские карты также перечисляют отдельные виды полнотелого и пустотелого кирпича и лёгких бетонных блоков. Для каждого основания используют соответствующую таблицу и условия монтажа.

Выбор исполнения

Исполнение с замкнутым кольцом выбирают по способу присоединения детали. Затем проверяют материал основания, длину гильзы и тип ответной резьбы. Длины и нагрузки различных исполнений Rawlbolt не взаимозаменяемы по одному резьбовому размеру.

Порядок установки

1. Просверлить и очистить отверстие для выбранного вида основания; в кладке не размещать его в растворном шве.

2. Установить распорную гильзу до положения, указанного на рисунке этого исполнения.

3. Присоединить деталь и резьбовой элемент; для крюка либо кольца затягивают гайку, а не поворачивают подвес для получения произвольного прижима.

4. Затянуть с предусмотренным моментом и проверить опирание детали.

Параметры исполнения

R-RBL-12EW

Глубина установки: 80 мм
Момент затяжки: 50 Н·м
Основание / допуск: бетон
Резьба, например M10: M12
Диаметр отверстия d₀: 20 мм
Минимальная глубина отверстия h₀: 85 мм
Минимальная толщина основания: 100 мм
Момент затяжки в керамическом основании: 10 Н·м
Межосевое расстояние, керамическое основание: 100 мм
Расстояние до края, керамическое основание: 100 мм
Эффективная глубина установки в керамическом основании: 60 мм

Документы и область применения

Для части исполнений R-RBL/R-RBP заводские карты указывают ETA-11/0479. Крюки, кольца, манжеты PF и применение в пустотных основаниях проверяют по их собственным картам; наличие документа у соседнего Rawlbolt не подтверждает все эти варианты.

Параметры и документы по монтажу

Подбор и комплектация · R-RBL-E

Основание и условия

Бетон; заводские карты также перечисляют отдельные виды полнотелого и пустотелого кирпича и лёгких бетонных блоков. Для каждого основания используют соответствующую таблицу и условия монтажа.

Выбор исполнения

Исполнение с замкнутым кольцом выбирают по способу присоединения детали. Затем проверяют материал основания, длину гильзы и тип ответной резьбы. Длины и нагрузки различных исполнений Rawlbolt не взаимозаменяемы по одному резьбовому размеру.

Элементы соединения

Трёхсегментная гильза раскрывается при перемещении внутреннего конуса. Подвешиваемый элемент присоединяется через замкнутое кольцо. Замкнутое кольцо соединяет распорную часть с закрепляемой конструкцией.
