Анкеры-шурупы / R-LX-HF-ZPR-LX-HF-ZP Анкер-винт для бетона с шестигранной головкой и фланцем — для многоточечного крепления ненесущих систем 5×75 мм
- Номинальный размер анкера
- 5 мм
- Длина
- 75 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:34 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-LX-HF-ZP
R-LX-HF-ZP Анкер-винт для бетона с шестигранной головкой и фланцем. Крепление металлических деталей и монтажных конструкций к бетону: опор ограждений, направляющих, стеллажных элементов и временных приспособлений. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали.
Характеристики
- Номинальный размер анкера
- 5 мм
- Длина
- 75 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие
- Тип головки / резьбы
- шестигранная с фланцем
- Основание / допуск
- бетон
- Артикул
- R-LX-05X075-HF-ZP
- Размер под ключ
- 8 мм
- Диаметр отверстия d₀
- 5 мм
- Наружный диаметр резьбы d
- 6.2 мм
- Максимальная толщина элемента толщина закрепляемой детали, стандартная глубина установки
- 32 мм
- Отверстие в прикрепляемой детали df
- 7 мм
- Предельный момент ударного инструмента
- 200 Н·м
- Условия применения ударного инструмента
- Предельный параметр ударного инструмента; это не контролируемый Момент затяжки.
- Минимальная глубина отверстия h₀, стандартная глубина установки
- 50 мм
- Глубина глубины установки глубина установки, стандартная глубина установки
- 43 мм
- Минимальная толщина основания, стандартная глубина установки
- 100 мм
- Минимальное межосевое расстояние, стандартная глубина установки
- 40 мм
- Минимальное расстояние до края, стандартная глубина установки
- 40 мм
- Бренд
- Rawlplug
Самонарезающий винтовой анкер; цинковое покрытие ZP. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали.
Устройство и монтаж
Многоточечное крепление ненесущих монтажных систем к бетонному основанию. Крепление металлических деталей и монтажных конструкций к бетону: опор ограждений, направляющих, стеллажных элементов и временных приспособлений. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали.
Конструкция R-LX-HF-ZP
Открыть крупно
Открыть крупноПринцип работы
При завинчивании рабочая резьба нарезает ответный профиль в стенках предварительно просверленного отверстия. Отдельной распорной гильзы у R-LX нет; удержание создаётся зацеплением резьбы с бетоном.
Элементы соединения
В узле последовательно располагаются головка либо присоединительный участок, закрепляемая деталь и резьбовая часть в бетоне. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали. Зазор под деталью и подкладки учитываются отдельно от рабочей заделки.
Основание и условия
Бетон. Заводские карты различают применение в бетоне с трещинами и без трещин, а также отдельные исполнения для многопустотных плит. Применимость к пустотной плите определяется конкретной картой и размером винта; на всю серию она не распространяется.
Выбор исполнения
Для этого исполнения сопоставляют форму отверстия в детали и площадь опирания фланца. Длину выбирают по толщине детали и разрешённой глубине установки; номинальный размер R-LX нельзя подменять наружным диаметром его резьбы. При выборе ZP или ZF учитывают предусмотренную проектом защиту от коррозии. Для многоточечной системы учитывают распределение точек крепления и резервирование, предусмотренные её областью применения.

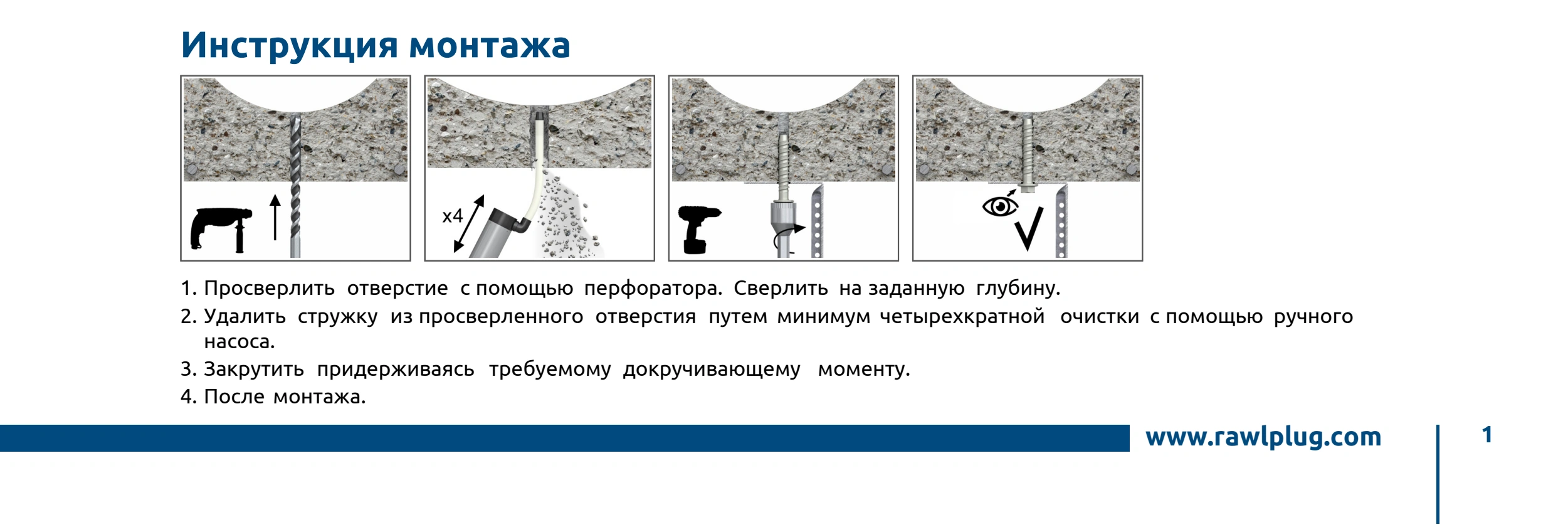

Порядок установки
1. Просверлить отверстие по монтажным параметрам выбранного исполнения.
2. Удалить буровую пыль способом, указанным в заводской карте.
3. Установить винт подходящей насадкой без перекоса и довести головку до предусмотренного опирания.
4. Для исполнения с присоединительной резьбой установить ответную деталь. Повторное применение допускается только по условиям производителя и после проверки винта.
Параметры исполнения
R-LX-05X075-HF-ZP
- Основание / допуск
- бетон
- Диаметр отверстия d₀
- 5 мм
- Максимальная толщина элемента толщина закрепляемой детали, стандартная глубина установки
- 32 мм
- Отверстие в прикрепляемой детали df
- 7 мм
- Предельный момент ударного инструмента
- 200 Н·м
- Минимальная глубина отверстия h₀, стандартная глубина установки
- 50 мм
- Глубина глубины установки глубина установки, стандартная глубина установки
- 43 мм
- Минимальная толщина основания, стандартная глубина установки
- 100 мм
- Минимальное межосевое расстояние, стандартная глубина установки
- 40 мм
- Минимальное расстояние до края, стандартная глубина установки
- 40 мм
Документы и область применения
Для R-LX производитель публикует ETA-17/0806 и ETA-17/0783. Это разные области применения, включая многоточечное крепление ненесущих систем; выбирать документ следует по форме головки, размеру и назначению узла.
Параметры и документы по монтажу
Подбор и комплектация · R-LX-HF-ZP
Основание и условия
Бетон. Заводские карты различают применение в бетоне с трещинами и без трещин, а также отдельные исполнения для многопустотных плит. Применимость к пустотной плите определяется конкретной картой и размером винта; на всю серию она не распространяется.
Выбор исполнения
Для этого исполнения сопоставляют форму отверстия в детали и площадь опирания фланца. Длину выбирают по толщине детали и разрешённой глубине установки; номинальный размер R-LX нельзя подменять наружным диаметром его резьбы. При выборе ZP или ZF учитывают предусмотренную проектом защиту от коррозии. Для многоточечной системы учитывают распределение точек крепления и резервирование, предусмотренные её областью применения.
Элементы соединения
В узле последовательно располагаются головка либо присоединительный участок, закрепляемая деталь и резьбовая часть в бетоне. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали. Зазор под деталью и подкладки учитываются отдельно от рабочей заделки.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-LX-HF-ZP Анкер-винт для бетона с шестигранной головкой и фланцем — для многоточечного крепления ненесущих систем
R-LX-HF-ZP Анкер-винт для бетона с шестигранной головкой и фланцем. Крепление металлических деталей и монтажных конструкций к бетону: опор ограждений, направляющих, стеллажных элементов и временных приспособлений. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали.
При завинчивании рабочая резьба нарезает ответный профиль в стенках предварительно просверленного отверстия. Отдельной распорной гильзы у R-LX нет; удержание создаётся зацеплением резьбы с бетоном.
Самонарезающий винтовой анкер; цинковое покрытие ZP.
Конструкция и принцип работы
При завинчивании рабочая резьба нарезает ответный профиль в стенках предварительно просверленного отверстия. Отдельной распорной гильзы у R-LX нет; удержание создаётся зацеплением резьбы с бетоном.
В узле последовательно располагаются головка либо присоединительный участок, закрепляемая деталь и резьбовая часть в бетоне. Опорный фланец под шестигранником распределяет прижим по поверхности закрепляемой детали. Зазор под деталью и подкладки учитываются отдельно от рабочей глубины установки.
Применение и выбор
Бетон. Заводские карты различают применение в бетоне с трещинами и без трещин, а также отдельные исполнения для многопустотных плит. Применимость к пустотной плите определяется конкретной картой и размером винта; на всю серию она не распространяется.
Для этого исполнения сопоставляют форму отверстия в детали и площадь опирания фланца. Длину выбирают по толщине детали и разрешённой глубине установки; номинальный размер R-LX нельзя подменять наружным диаметром его резьбы. При выборе ZP или ZF учитывают предусмотренную проектом защиту от коррозии. Для многоточечной системы учитывают распределение точек крепления и резервирование, предусмотренные её областью применения.
