Анкеры-шурупы / R-LX-06X055-PX-ZPR-LX-PX-ZP Анкер-винт по бетону с увеличенной полукруглой головкой 6×55 мм
- Номинальный размер анкера
- 6 мм
- Длина
- 55 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие (ZP)
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:35 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-LX-06X055-PX-ZP
Анкер-винт по бетону R-LX-06X055-PX-ZP с широкой полукруглой головкой и монтажным гнездом TORX. Наружная резьба крепится в подготовленном отверстии, а головка прижимает деталь сверху.
Характеристики
- Номинальный размер анкера
- 6 мм
- Длина
- 55 мм
- Материал
- сталь
- Покрытие
- цинковое покрытие (ZP)
- Тип головки / резьбы
- увеличенная полукруглая PX, TORX
- Основание / допуск
- бетон
- Артикул
- R-LX-06X055-PX-ZP
- Диаметр отверстия d₀
- 6 мм
- Наружный диаметр резьбы d
- 7.5 мм
- Отверстие в прикрепляемой детали df
- 9 мм
- Максимальная толщина элемента толщина закрепляемой детали, уменьшенная глубина установки
- 12 мм
- Минимальная глубина отверстия h₀, уменьшенная глубина установки
- 50 мм
- Глубина глубины установки глубина установки, уменьшенная глубина установки
- 43 мм
- Минимальная толщина основания, уменьшенная глубина установки
- 100 мм
- Минимальное межосевое расстояние, уменьшенная глубина установки
- 45 мм
- Минимальное расстояние до края, уменьшенная глубина установки
- 45 мм
- Предельный момент ударного инструмента
- 400 Н·м
- Условия применения ударного инструмента
- Предельный момент ударного инструмента; не контролируемый момент затяжки анкера.
- Бренд
- Rawlplug
Исполнение PX имеет увеличенную полукруглую головку и цинковое покрытие ZP. В заводском руководстве по подбору и проектированию точный артикул 55 мм приведён отдельно от винтов R-LX-I с внутренней резьбой. Основные размеры этого исполнения: номинал 6 мм, резьба d 7,5 мм, длина L 55 мм, диаметр сверления 6 мм и отверстие в детали df 9 мм.
Устройство и монтаж
R-LX-PX-ZP с увеличенной полукруглой головкой крепит металлическую деталь непосредственно к бетонному основанию. Головка PX образует широкую опорную поверхность над деталью; такое исполнение выбирают, когда крепление должно прижимать пластину сверху, без потайной посадки.

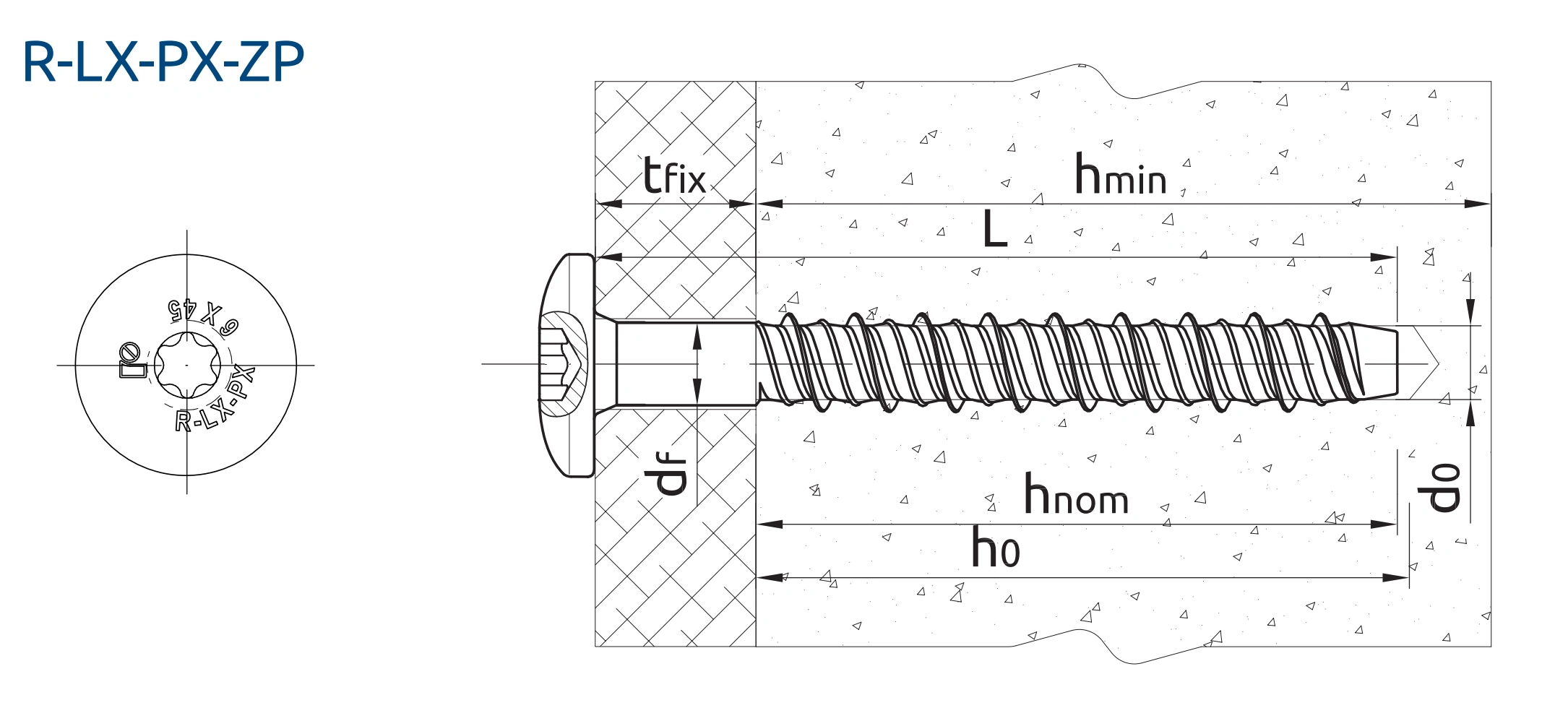

Конструкция R-LX-06X055-PX-ZP
Открыть крупно
Открыть крупноПринцип работы
При завинчивании наружная резьба анкера формирует зацепление со стенками подготовленного отверстия в бетоне. Винт и головка составляют одно изделие: отдельного распорного конуса и затягиваемой гайки в этой конструкции нет. Монтаж выполняют через гнездо TORX в головке.
Элементы соединения
Увеличенная головка остаётся над поверхностью пластины, а рабочая резьба находится в бетоне. Для R-LX-06X055-PX-ZP отверстие в основании d0 составляет 6 мм, тогда как отверстие в прикрепляемой детали df —9 мм. Заводской разрез показывает сплошную головку с монтажным гнездом TORX; присоединительная внутренняя резьба под шпильку этому исполнению не относится.
Основание и условия
Заводская таблица, в которой указан R-LX-06X055-PX-ZP, относится к креплению в бетоне. Толщина бетонного элемента, расстояния до края и соседних креплений входят в условия выбора узла; прочность крепления нельзя определять только по длине винта.
Выбор исполнения
Для этого артикула заводской каталог подтверждает номинальный размер 6 мм, наружный диаметр резьбы 7,5 мм и длину 55 мм. Строка допускает толщину закрепляемой детали до 12 мм при редуцированной глубине анкеровки; отверстие в детали df —9 мм. Эти значения относятся к одному указанному режиму монтажа и не являются взаимозаменяемыми размерами сверления.
Порядок установки
1. Подготовьте отверстие в бетонном основании и сквозное отверстие в детали по разным размерам d0 и df.
2. Очистите отверстие от буровой пыли; заводская последовательность предусматривает не менее четырёх продувок ручным насосом.
3. Установите винт через деталь и заверните подходящей насадкой TORX до прилегания головки.
4. Для каталожного редуцированного режима глубина установки при уменьшенной заделке составляет 43 мм, минимальная глубина отверстия при уменьшенной заделке —50 мм; фактическую глубину определяет также формула L+10−tfix. Предельный момент ударного инструмента не заменяет контролируемый момент затяжки.
Параметры исполнения
R-LX-06X055-PX-ZP
- Основание / допуск
- бетон
- Диаметр отверстия d₀
- 6 мм
- Отверстие в прикрепляемой детали df
- 9 мм
- Максимальная толщина элемента толщина закрепляемой детали, уменьшенная глубина установки
- 12 мм
- Минимальная глубина отверстия h₀, уменьшенная глубина установки
- 50 мм
- Глубина глубины установки глубина установки, уменьшенная глубина установки
- 43 мм
- Минимальная толщина основания, уменьшенная глубина установки
- 100 мм
- Минимальное межосевое расстояние, уменьшенная глубина установки
- 45 мм
- Минимальное расстояние до края, уменьшенная глубина установки
- 45 мм
- Предельный момент ударного инструмента
- 400 Н·м
Документы и область применения

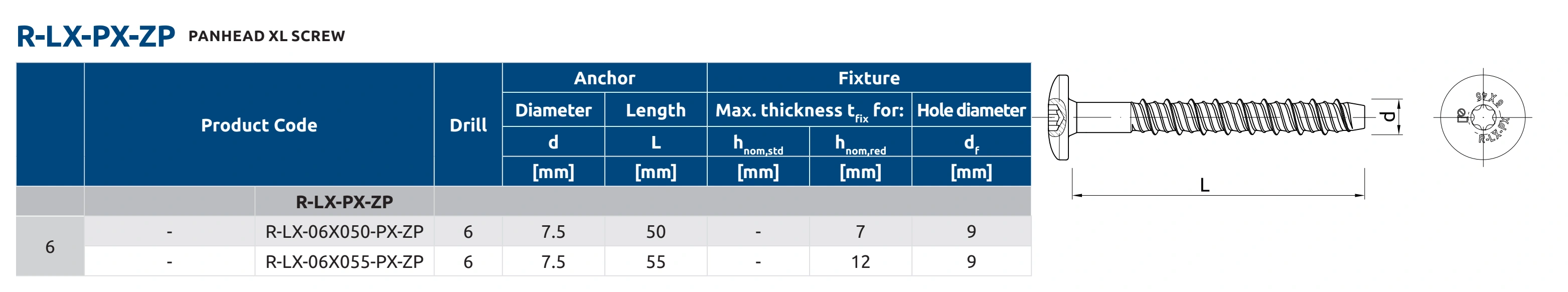

Идентичность и размеры этого исполнения подтверждены точной строкой заводского руководства по подбору и проектированию на печатной странице 225. Монтажные обозначения приведены на странице 226 того же раздела. Каталожные численные нагрузки и общие значки одобрений не являются расчётом конкретного крепления.
Параметры и документы по монтажу
Подбор и комплектация · R-LX-06X055-PX-ZP
Основание и условия
Заводская таблица, в которой указан R-LX-06X055-PX-ZP, относится к креплению в бетоне. Толщина бетонного элемента, расстояния до края и соседних креплений входят в условия выбора узла; прочность крепления нельзя определять только по длине винта.
Выбор исполнения
Для этого артикула заводской каталог подтверждает номинальный размер 6 мм, наружный диаметр резьбы 7,5 мм и длину 55 мм. Строка допускает толщину закрепляемой детали до 12 мм при редуцированной глубине анкеровки; отверстие в детали df —9 мм. Эти значения относятся к одному указанному режиму монтажа и не являются взаимозаменяемыми размерами сверления.
Элементы соединения
Увеличенная головка остаётся над поверхностью пластины, а рабочая резьба находится в бетоне. Для R-LX-06X055-PX-ZP отверстие в основании d0 составляет 6 мм, тогда как отверстие в прикрепляемой детали df —9 мм. Заводской разрез показывает сплошную головку с монтажным гнездом TORX; присоединительная внутренняя резьба под шпильку этому исполнению не относится.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-LX-PX-ZP Анкер-винт по бетону с увеличенной полукруглой головкой
Анкер-винт по бетону R-LX-06X055-PX-ZP с широкой полукруглой головкой и монтажным гнездом TORX. Наружная резьба крепится в подготовленном отверстии, а головка прижимает деталь сверху.
R-LX-PX-ZP с увеличенной полукруглой головкой крепит металлическую деталь непосредственно к бетонному основанию. Головка PX образует широкую опорную поверхность над деталью; такое исполнение выбирают, когда крепление должно прижимать пластину сверху, без потайной посадки.
При завинчивании наружная резьба анкера формирует зацепление со стенками подготовленного отверстия в бетоне. Винт и головка составляют одно изделие: отдельного распорного конуса и затягиваемой гайки в этой конструкции нет. Монтаж выполняют через гнездо TORX в головке.
Для этого артикула заводской каталог подтверждает номинальный размер 6 мм, наружный диаметр резьбы 7,5 мм и длину 55 мм. Строка допускает толщину закрепляемой детали до 12 мм при редуцированной глубине анкеровки; отверстие в детали df —9 мм. Эти значения относятся к одному указанному режиму монтажа и не являются взаимозаменяемыми размерами сверления.
Конструкция и принцип работы
При завинчивании наружная резьба анкера формирует зацепление со стенками подготовленного отверстия в бетоне. Винт и головка составляют одно изделие: отдельного распорного конуса и затягиваемой гайки в этой конструкции нет. Монтаж выполняют через гнездо TORX в головке.
Увеличенная головка остаётся над поверхностью пластины, а рабочая резьба находится в бетоне. Для R-LX-06X055-PX-ZP отверстие в основании диаметр отверстия составляет 6 мм, тогда как отверстие в прикрепляемой детали df —9 мм. Заводской разрез показывает сплошную головку с монтажным гнездом TORX; присоединительная внутренняя резьба под шпильку этому исполнению не относится.
Применение и выбор
Заводская таблица, в которой указан R-LX-06X055-PX-ZP, относится к креплению в бетоне. Толщина бетонного элемента, расстояния до края и соседних креплений входят в условия выбора узла; прочность крепления нельзя определять только по длине винта.
Для этого артикула заводской каталог подтверждает номинальный размер 6 мм, наружный диаметр резьбы 7,5 мм и длину 55 мм. Строка допускает толщину закрепляемой детали до 12 мм при редуцированной глубине анкеровки; отверстие в детали df —9 мм. Эти значения относятся к одному указанному режиму монтажа и не являются взаимозаменяемыми размерами сверления.
