Крепление теплоизоляции / R-KWXR-KWX Дожимная манжета с перфоратором для теплоизоляции 110 мм · R-KWX-110
- Исполнение
- 110 мм · R-KWX-110
- Диаметр изделия
- 110 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:31 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-KWX
R-KWX — дополнительная тарелка с режущей кромкой для утопленного монтажа R-TFIX-8S-X в теплоизоляции.
Характеристики
- Исполнение
- 110 мм · R-KWX-110
- Диаметр изделия
- 110 мм
- Основание / допуск
- Пенополистирольные плиты (EPS); Плиты из минеральной ваты
- Артикул
- R-KWX-110
- Бренд
- Rawlplug
Две опорные тарелки: 63,5 и 110 мм; режущая зона диаметром 63,5 мм. Совместимость — вкручиваемое крепление R-TFIX-8S-X.
Устройство и монтаж
Скрытое крепление утеплителя и увеличение сопротивления продавливанию тарелки через плиту.
Конструкция R-KWX
Открыть крупноПринцип работы
R-KWX работает вместе с вкручиваемым дюбелем; зубчатая кромка входит в утеплитель, а опорная часть передаёт прижим на его волокна.
Элементы соединения
R-TFIX-8S-X → R-KWX → утопленная опорная зона в утеплителе → теплоизоляционная заглушка CAP63.
Основание и условия
Пенополистирол и минеральная вата. Несущее основание определяет совместимый дюбель R-TFIX-8S-X.
Выбор исполнения
R-KWX-63 имеет тарелку 63,5 мм, R-KWX-110 — 110 мм. Монтажный вырез у обеих версий 63,5 мм; высоты соответственно 16,5 и 13,7 мм.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно

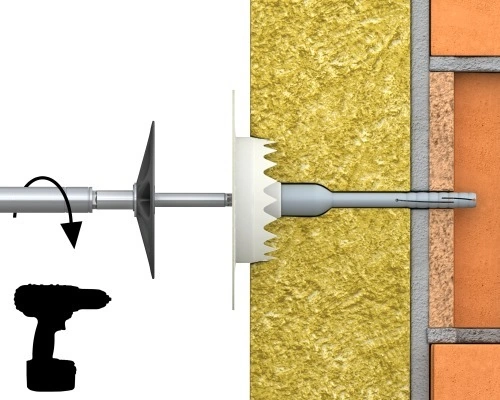

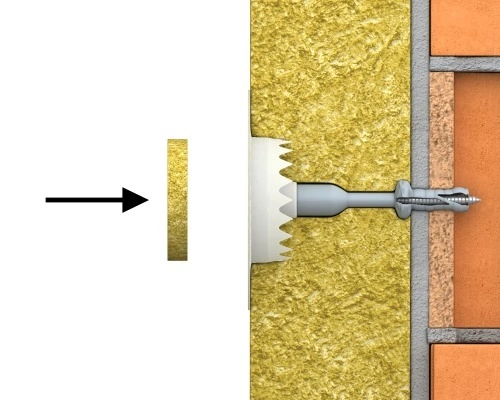

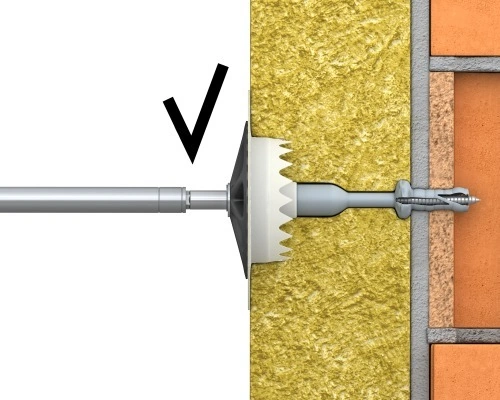

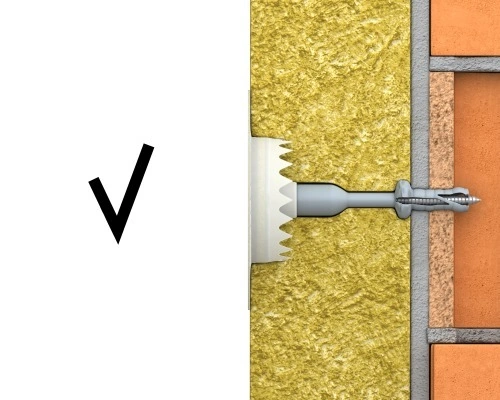

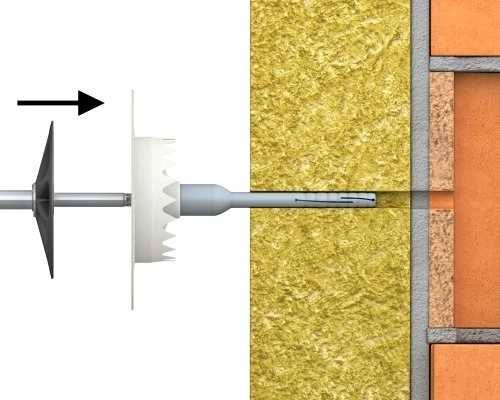

Открыть крупноПросверлить и очистить отверстие по инструкции дюбеля. Установить дюбель с R-KWX, ввести T40 инструмента BLACK и завернуть винт с осевым прижатием до заданного положения. Закрыть вырез заглушкой под материал утеплителя.
Параметры исполнения
R-KWX-110
- Основание / допуск
- Пенополистирольные плиты (EPS); Плиты из минеральной ваты
Документы и область применения
В техническом листе указана ETA-17/0161 для узла R-TFIX. Проверку на вырыв и продавливание выполняют совместно по основанию и теплоизоляции.
Параметры и документы по монтажу
Подбор и комплектация · R-KWX
Основание и условия
Пенополистирол и минеральная вата. Несущее основание определяет совместимый дюбель R-TFIX-8S-X.
Выбор исполнения
R-KWX-63 имеет тарелку 63,5 мм, R-KWX-110 — 110 мм. Монтажный вырез у обеих версий 63,5 мм; высоты соответственно 16,5 и 13,7 мм.
Элементы соединения
R-TFIX-8S-X → R-KWX → утопленная опорная зона в утеплителе → теплоизоляционная заглушка CAP63.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-KWX Дожимная манжета с перфоратором для теплоизоляции
R-KWX — дополнительная тарелка с режущей кромкой для утопленного монтажа R-TFIX-8S-X в теплоизоляции.
Зубчатая часть формирует круглую посадочную зону, а широкая тарелка распределяет прижим на минеральную вату, включая ламельные и двухслойные плиты. После затяжки монтажную полость закрывают заглушкой CAP63.
Конструкция и принцип работы
R-KWX работает вместе с вкручиваемым дюбелем; зубчатая кромка входит в утеплитель, а опорная часть передаёт прижим на его волокна.
R-TFIX-8S-X → R-KWX → утопленная опорная зона в утеплителе → теплоизоляционная заглушка CAP63.
Применение и выбор
Пенополистирол и минеральная вата. Несущее основание определяет совместимый дюбель R-TFIX-8S-X.
R-KWX-63 имеет тарелку 63,5 мм, R-KWX-110 — 110 мм. Монтажный вырез у обеих версий 63,5 мм; высоты соответственно 16,5 и 13,7 мм.
