Химические анкеры / R-KEX-II-385Химический анкер Rawlplug R-KEX-II-385 385 мл · Стандартное
- Объём картриджа
- 385 мл
- Основа состава
- Эпоксидный
- Основание / допуск
- Бетон с трещинами C20/25–C50/60; Бетон без трещин C20/25–C50/60; Армированный бетон; Неармированный бетон
- Артикул
- R-KEX-II-385
- Температура установки, °C
- от +5°C до +30°C
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:33 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-KEX-II-385
R-KEX II — эпоксидный инъекционный анкер для закрепления резьбовых и арматурных стержней в бетоне.
Характеристики
- Объём картриджа
- 385 мл
- Основа состава
- Эпоксидный
- Основание / допуск
- Бетон с трещинами C20/25–C50/60; Бетон без трещин C20/25–C50/60; Армированный бетон; Неармированный бетон
- Артикул
- R-KEX-II-385
- Температура установки, °C
- от +5°C до +30°C
- Зимний монтаж: Да / Нет
- Нет
- Бренд
- Rawlplug
Пример по карте резьбовых стержней: M12, отверстие 14 мм, глубина установки 80–240 мм, монтажный момент 40 Н·м. При +20 °C смолы и основания: работа до 35 минут, отверждение не менее 480 минут (8 часов) в сухом отверстии. Во влажном или заполненном водой отверстии время отверждения удваивается.
Устройство и монтаж
R-KEX II — эпоксидный инъекционный анкер для закрепления резьбовых и арматурных стержней в бетоне.
Конструкция R-KEX-II-600
Открыть крупноПринцип работы
Смола и отвердитель подаются из коаксиального картриджа и смешиваются в специализированной насадке R-NOZ-KEX-II. После отверждения состав передаёт усилие со стержня на бетон.
Элементы соединения
Рабочая часть стержня находится в эпоксидном составе. Шпилька с наружной гайкой образует крепление детали, а арматурный стержень — отдельный тип вклеенного арматурного соединения.
Основание и условия
Для серии опубликованы отдельные карты для резьбовых стержней и арматуры. В источнике предусмотрены сухие, влажные и заполненные водой отверстия; способ сверления и состояние основания задаются соответствующей картой.
Выбор исполнения
Картридж 385 или 600 мл требует дозатора для системы R-KEX II с соотношением компонентов 3:1. Анкерный элемент, сверление, глубину и условия выдержки выбирают по карте нужного соединения.

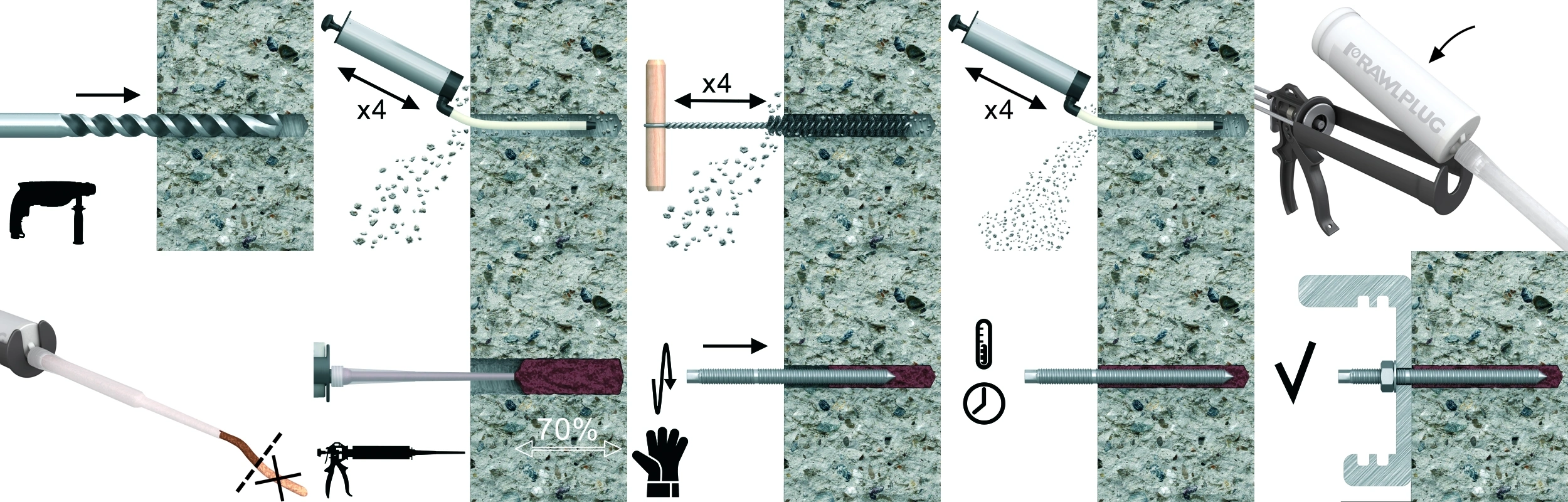

Порядок установки
Открыть крупноПросверлить и очистить отверстие по карте R-KEX II. Подготовить дозатор и соответствующий смеситель, удалить начальную неоднородную смесь, заполнить отверстие от дна и ввести стержень с поворотом. До полного отверждения сохранить положение стержня.
Параметры исполнения
R-KEX-II-385
- Основание / допуск
- Бетон с трещинами C20/25–C50/60; Бетон без трещин C20/25–C50/60; Армированный бетон; Неармированный бетон
- Температура установки, °C
- от +5°C до +30°C
Время работы и выдержка до нагрузки
R-KEX-II-385
Сухое отверстие; для влажного состояния и заполненного водой отверстия минимальное время отверждения удваивается. Температуры смолы и основания указаны отдельно.
| Основание, °C | Состав, °C | Время работы, не более | До нагрузки, не менее |
|---|---|---|---|
| 5 | 5 | 150 мин | 2880 мин |
| 10 | 10 | 120 мин | 1080 мин |
| 20 | 20 | 35 мин | 480 мин |
| 30 | 25 | 12 мин | 300 мин |
Документы и область применения
Актуальная заводская карта EN содержит монтажные параметры резьбовых стержней и отдельные таблицы для классов стали. Приведённые значения относятся к указанной комбинации основания и стержня; сопротивления разных форм разрушения не объединяются в одну допустимую нагрузку.
Параметры и документы по монтажу
Подбор и комплектация · R-KEX-II-600
Основание и условия
Для серии опубликованы отдельные карты для резьбовых стержней и арматуры. В источнике предусмотрены сухие, влажные и заполненные водой отверстия; способ сверления и состояние основания задаются соответствующей картой.
Выбор исполнения
Картридж 385 или 600 мл требует дозатора для системы R-KEX II с соотношением компонентов 3:1. Анкерный элемент, сверление, глубину и условия выдержки выбирают по карте нужного соединения.
Элементы соединения
Рабочая часть стержня находится в эпоксидном составе. Шпилька с наружной гайкой образует крепление детали, а арматурный стержень — отдельный тип вклеенного арматурного соединения.
Комплекты
Анкерная шпилька GRAF SKA
SKA — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь.
Анкерная шпилька GRAF SKA-F
SKA-F — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь. SKA-F рассчитана на применение снаружи зданий.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-KEX II Химический анкер (эпоксидная смола) с резьбовыми шпильками
R-KEX II — эпоксидный инъекционный анкер для закрепления резьбовых и арматурных стержней в бетоне.
Смола и отвердитель подаются из коаксиального картриджа и смешиваются в специализированной насадке R-NOZ-KEX-II. После отверждения состав передаёт усилие со стержня на бетон.
Картридж 385 или 600 мл требует дозатора для системы R-KEX II с соотношением компонентов 3:1. Анкерный элемент, сверление, глубину и условия выдержки выбирают по карте нужного соединения.
Конструкция и принцип работы
Смола и отвердитель подаются из коаксиального картриджа и смешиваются в специализированной насадке R-NOZ-KEX-II. После отверждения состав передаёт усилие со стержня на бетон.
Рабочая часть стержня находится в эпоксидном составе. Шпилька с наружной гайкой образует крепление детали, а арматурный стержень — отдельный тип вклеенного арматурного соединения.
Применение и выбор
Для серии опубликованы отдельные карты для резьбовых стержней и арматуры. В источнике предусмотрены сухие, влажные и заполненные водой отверстия; способ сверления и состояние основания задаются соответствующей картой.
Картридж 385 или 600 мл требует дозатора для системы R-KEX II с соотношением компонентов 3:1. Анкерный элемент, сверление, глубину и условия выдержки выбирают по карте нужного соединения.
