Крепление теплоизоляции / R-GOKR-GOK Телескопическая втулка 15,5×75 мм
- Исполнение
- 15.5 × 75 мм · R-GOK-075
- Диаметр изделия
- 15,5 мм
- Длина
- 75 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:30 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
R-GOK
R-GOK — полимерная телескопическая втулка с тарелкой для крепления теплоизоляции и мембраны плоской кровли.
Характеристики
- Исполнение
- 15.5 × 75 мм · R-GOK-075
- Диаметр изделия
- 15,5 мм
- Длина
- 75 мм
- Основание / допуск
- Бетон; Бетонная плита; Листовой металл и профили; Фанера; Древесно-стружечная плита (ДСП); Конструкционная древесина
- Артикул
- R-GOK-075
- Бренд
- Rawlplug
Полимерная втулка R-GOK; Типовая тарелка 50 мм, наружный диаметр стержневой части 15,5 мм. Точные длины и толщины утеплителя приведены в заводской таблице.
Устройство и монтаж
Механическое крепление слоёв плоской кровли: теплоизоляционных плит и гидроизоляционной мембраны.
Конструкция R-GOK
Открыть крупноПринцип работы
Полимерная тарелка распределяет прижим; головка шурупа опирается внутри втулки. Усилие передаётся через резьбу шурупа в несущий настил.
Элементы соединения
R-GOK → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Основание и условия
Основание выбирают через шуруп: WBT — бетон, WX/WO — листовая сталь, WW — древесина. Для каждого настила действуют его монтажные параметры.
Выбор исполнения
Подбирают длину втулки по толщине изоляции и рабочему ходу, затем совместимый шуруп по настилу. В серии R-GOK представлены длины 15–425 мм.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно

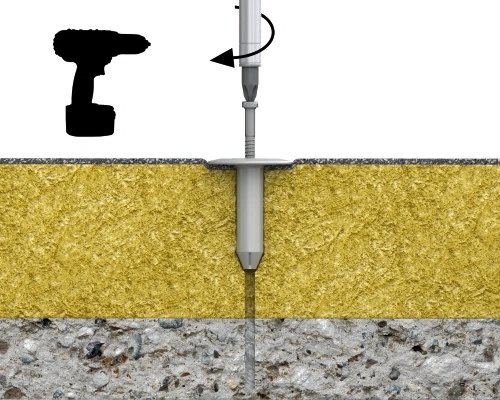

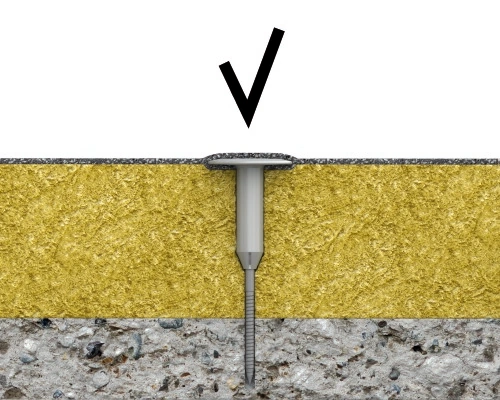

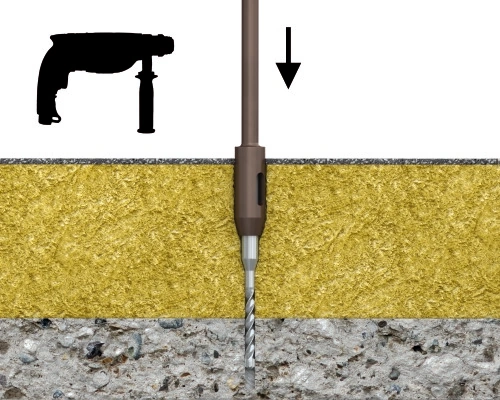

Открыть крупноВвести втулку через утеплитель, установить подходящий шуруп и завернуть его в настил на предусмотренную глубину. Прижать тарелку без разрыва мембраны и проверить свободный телескопический ход.
Параметры исполнения
R-GOK-075
- Основание / допуск
- Бетон; Бетонная плита; Листовой металл и профили; Фанера; Древесно-стружечная плита (ДСП); Конструкционная древесина
Документы и область применения
В соответствующем заводском листе указана ETA-09/0346. Ветровую нагрузку проверяют по конкретному комплекту, несущему настилу, прочности утеплителя и схеме крепления мембраны.
Параметры и документы по монтажу
Подбор и комплектация · R-GOK
Основание и условия
Основание выбирают через шуруп: WBT — бетон, WX/WO — листовая сталь, WW — древесина. Для каждого настила действуют его монтажные параметры.
Выбор исполнения
Подбирают длину втулки по толщине изоляции и рабочему ходу, затем совместимый шуруп по настилу. В серии R-GOK представлены длины 15–425 мм.
Элементы соединения
R-GOK → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
R-GOK Телескопическая втулка
R-GOK — полимерная телескопическая втулка с тарелкой для крепления теплоизоляции и мембраны плоской кровли.
Втулка проходит через толщу утеплителя, а шуруп соединяет её с несущим настилом. Телескопическое перемещение при сжатии плиты уменьшает риск продавливания мембраны выступающей головкой шурупа.
Конструкция и принцип работы
Полимерная тарелка распределяет прижим; головка шурупа опирается внутри втулки. Усилие передаётся через резьбу шурупа в несущий настил.
R-GOK → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Применение и выбор
Основание выбирают через шуруп: WBT — бетон, WX/WO — листовая сталь, WW — древесина. Для каждого настила действуют его монтажные параметры.
Подбирают длину втулки по толщине изоляции и рабочему ходу, затем совместимый шуруп по настилу. В серии R-GOK представлены длины 15–425 мм.
