Крепление теплоизоляции / POK-041-ALZNPOK-041-ALZN — круглая стальная прижимная шайба 40 мм с покрытием AlZn 40 мм · R-POK-041-ALZN
- Исполнение
- 40 мм · R-POK-041-ALZN
- Диаметр изделия
- 40 мм
- Материал
- Сталь
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:34 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
POK-041-ALZN
Профилированная круглая шайба из стали с алюмоцинковым покрытием прижимает изоляционные слои плоской кровли.
Характеристики
- Исполнение
- 40 мм · R-POK-041-ALZN
- Диаметр изделия
- 40 мм
- Материал
- Сталь
- Основание / допуск
- Бетон; Листовой металл и профили; Конструкционная древесина; Фанера; Древесно-стружечная плита (ДСП); Бетонная плита
- Артикул
- R-POK-041-ALZN
- Диаметр отверстия
- 6.5 мм
- Толщина пластины
- 0.7 мм
- Диаметр тарелки
- 40 мм
- Бренд
- Rawlplug
Стальная профилированная шайба, защитное покрытие AlZn, номинальный опорный размер 40 мм, отверстие 6,5 мм, толщина 0,7 мм.
Устройство и монтаж
Механический прижим гидроизоляции и жёсткой теплоизоляции плоских кровель.
Конструкция POK-041-ALZN
Открыть крупноПринцип работы
Головка шурупа опирается на профилированную середину шайбы. Шайба распределяет прижим по поверхности кровельного слоя.
Элементы соединения
POK-041-ALZN → кровельная мембрана/жёсткая изоляция → подходящий кровельный шуруп → несущий настил.
Основание и условия
Тип несущего настила задаёт шуруп: сталь, древесина либо бетон с предварительным сверлением. Шайба находится на верхней поверхности изоляции.
Выбор исполнения
Номинальный опорный размер — 40 мм, отверстие — 6,5 мм, толщина металла — 0,7 мм. Согласуют форму головки шурупа, отверстие и прочность кровельного слоя на продавливание.

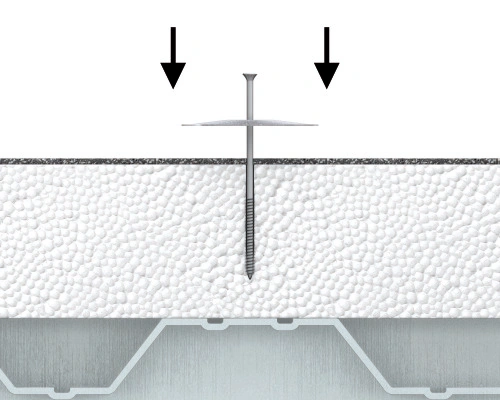

Порядок установки
Открыть крупно

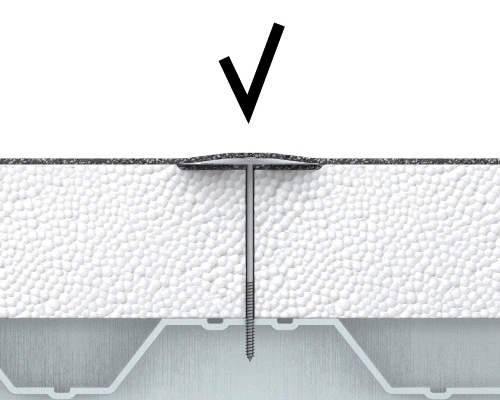

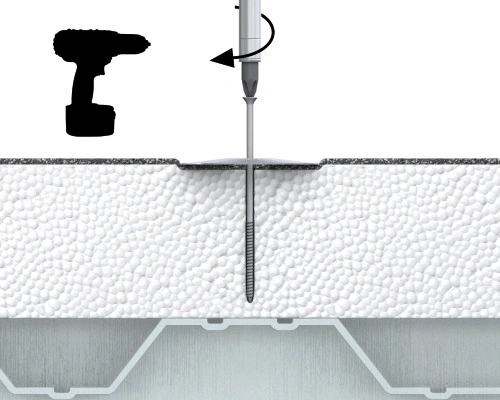

Открыть крупноРасположить шайбу на изоляции, провести соответствующий шуруп через центральное отверстие и завернуть в настил до предусмотренной глубины. Контролировать ровное прижатие, не прорезая мембрану краем шайбы.
Параметры исполнения
R-POK-041-ALZN
- Основание / допуск
- Бетон; Листовой металл и профили; Конструкционная древесина; Фанера; Древесно-стружечная плита (ДСП); Бетонная плита
- Диаметр отверстия
- 6.5 мм
- Толщина пластины
- 0.7 мм
Документы и область применения
В листе указана ETA-09/0346 для системы кровельного крепления. Расчёт учитывает комплектный шуруп, несущий настил и сопротивление кровельного слоя продавливанию; из размеров одной шайбы анкерную нагрузку не определяют.
Параметры и документы по монтажу
Подбор и комплектация · POK-041-ALZN
Основание и условия
Тип несущего настила задаёт шуруп: сталь, древесина либо бетон с предварительным сверлением. Шайба находится на верхней поверхности изоляции.
Выбор исполнения
Номинальный опорный размер — 40 мм, отверстие — 6,5 мм, толщина металла — 0,7 мм. Согласуют форму головки шурупа, отверстие и прочность кровельного слоя на продавливание.
Элементы соединения
POK-041-ALZN → кровельная мембрана/жёсткая изоляция → подходящий кровельный шуруп → несущий настил.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
POK-041-ALZN — круглая стальная прижимная шайба 40 мм с покрытием AlZn
Профилированная круглая шайба из стали с алюмоцинковым покрытием прижимает изоляционные слои плоской кровли.
Широкая опорная поверхность распределяет усилие от головки подходящего кровельного шурупа по жёсткой теплоизоляции или гидроизоляционному слою.
Конструкция и принцип работы
Головка шурупа опирается на профилированную середину шайбы. Шайба распределяет прижим по поверхности кровельного слоя.
POK-041-ALZN → кровельная мембрана/жёсткая изоляция → подходящий кровельный шуруп → несущий настил.
Применение и выбор
Тип несущего настила задаёт шуруп: сталь, древесина либо бетон с предварительным сверлением. Шайба находится на верхней поверхности изоляции.
Номинальный опорный размер — 40 мм, отверстие — 6,5 мм, толщина металла — 0,7 мм. Согласуют форму головки шурупа, отверстие и прочность кровельного слоя на продавливание.
