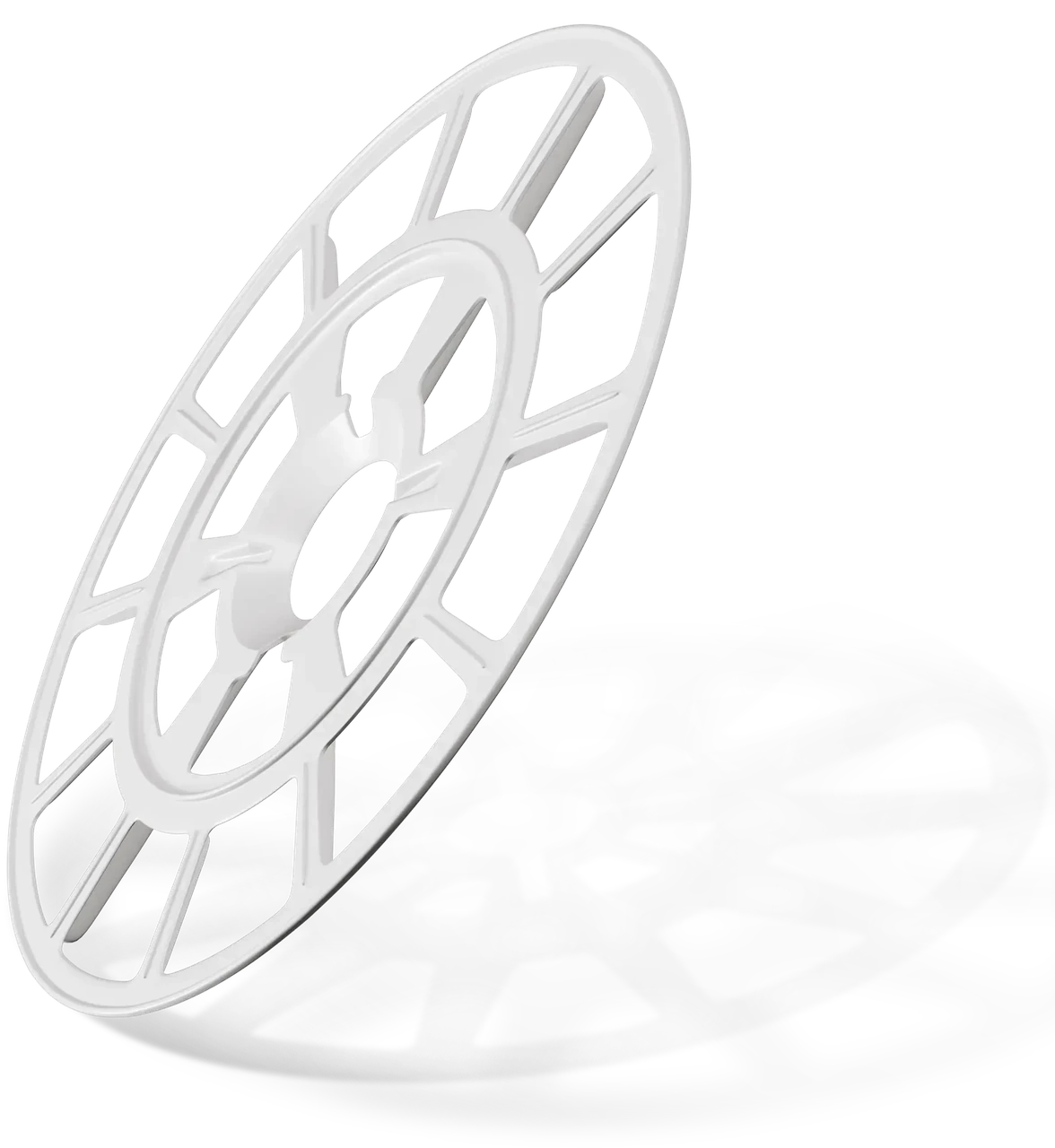

Крепление теплоизоляции / KWLKWL Дожимная манжета 110 мм · KWL-110PP
- Исполнение
- 110 мм · KWL-110PP
- Диаметр изделия
- 110 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:29 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
KWL
Дожимная тарелка KWL увеличивает опорную площадь фасадного дюбеля на поверхности теплоизоляции.
Характеристики
- Исполнение
- 110 мм · KWL-110PP
- Диаметр изделия
- 110 мм
- Основание / допуск
- Плиты из минеральной ваты
- Артикул
- KWL-110PP
- Бренд
- Rawlplug

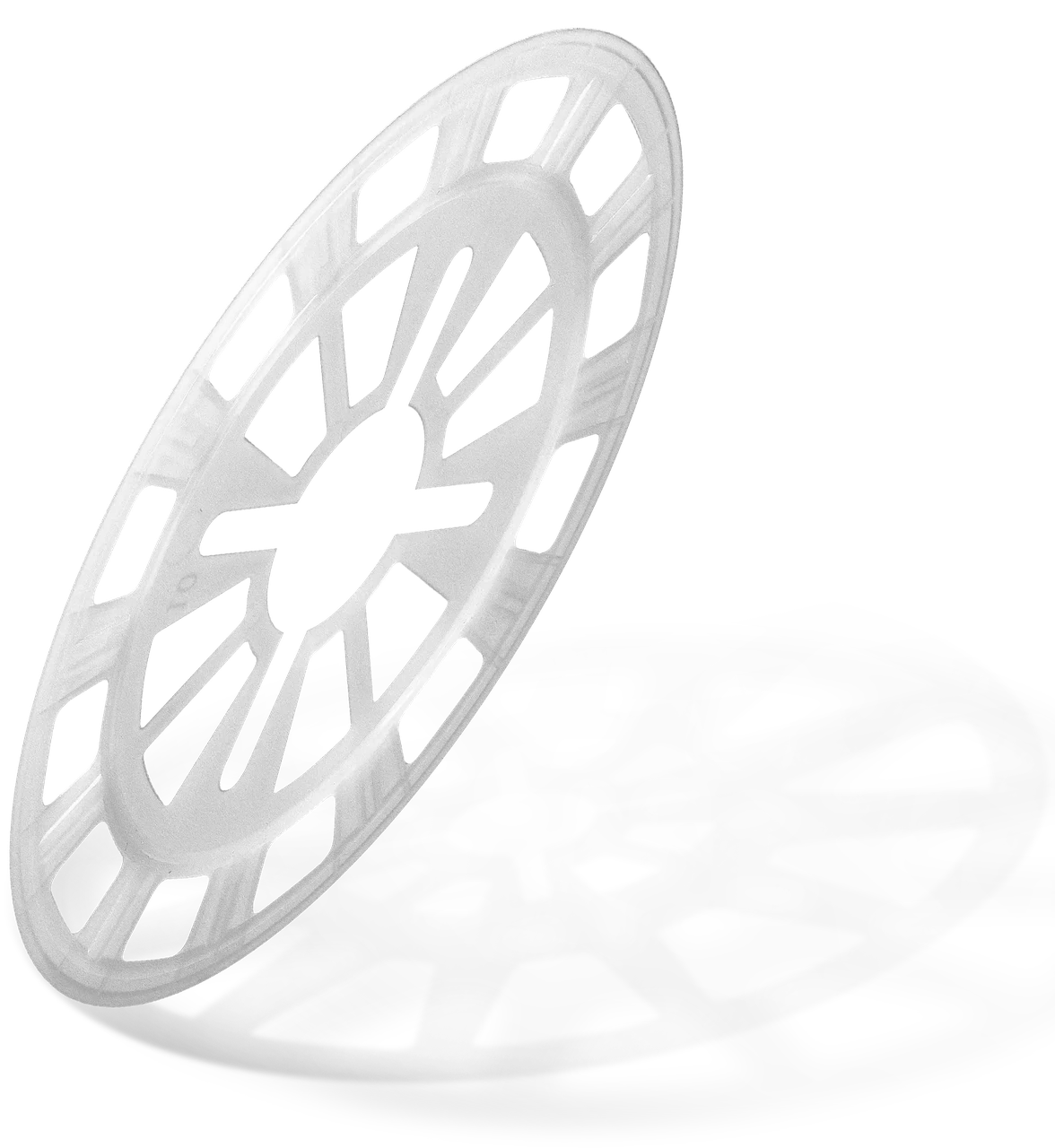

Рёберная полимерная тарелка диаметром 90, 110 или 140 мм. Отдельная KWL не заменяет распорную часть дюбеля.
Устройство и монтаж
Увеличение площади прижима фасадного крепления на EPS, минеральной вате и других предусмотренных плитах.

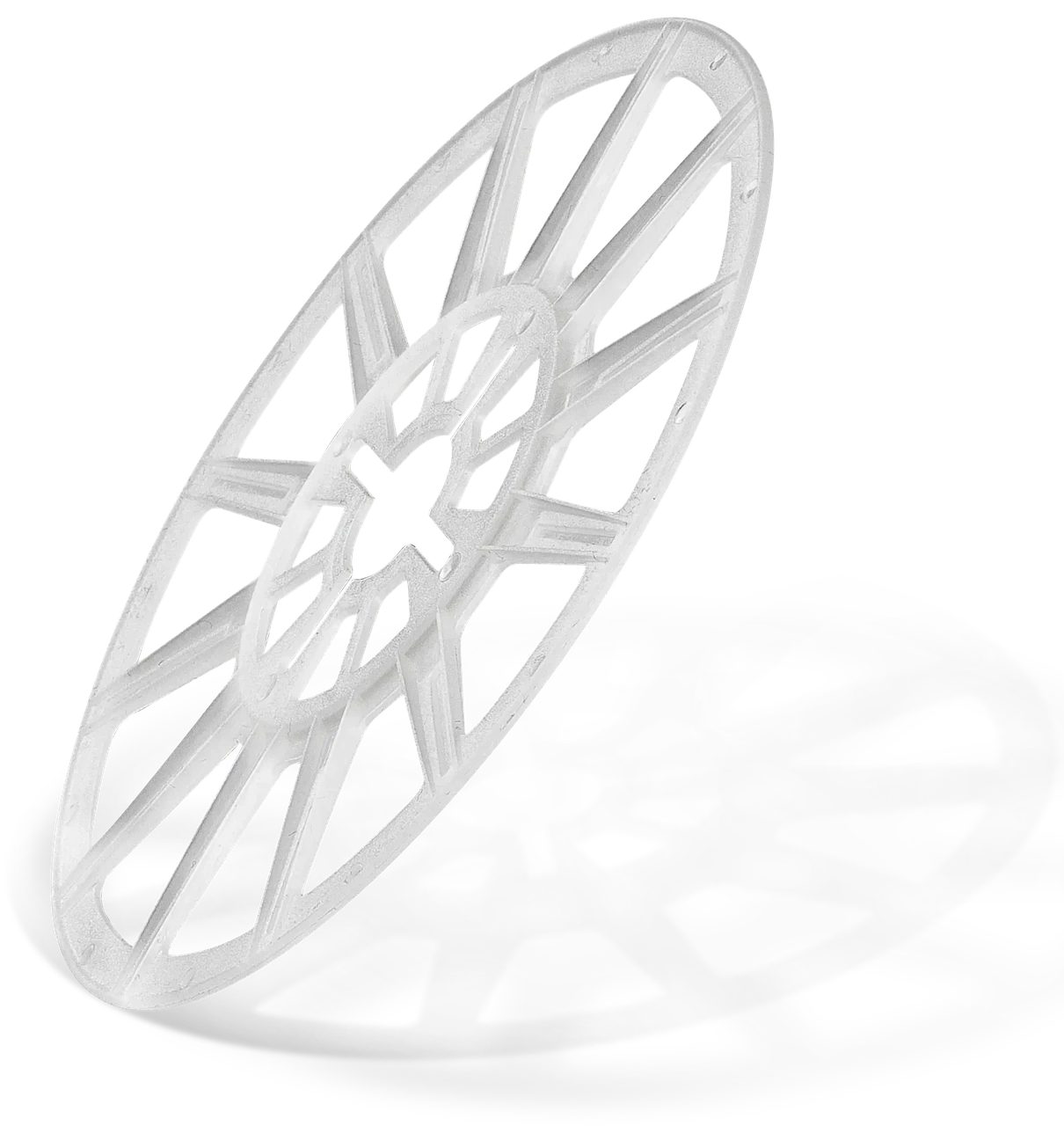

Конструкция KWL
Открыть крупноПринцип работы
Основная тарелка дюбеля прижимает дополнительную KWL; усилие распределяется через её рёбра на утеплитель.
Элементы соединения
Фасадный дюбель TFIX/KI → дополнительная тарелка KWL → мягкая теплоизоляция.
Основание и условия
Непосредственная опора — теплоизоляционная плита. В несущую стену анкеруется сам дюбель TFIX или KI.
Выбор исполнения
В серии имеются диаметры 90, 110 и 140 мм. Диаметр выбирают по прочности плиты на продавливание и принятой системе утепления; материал проверяют по точному артикулу, включая KWL-110PP.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно

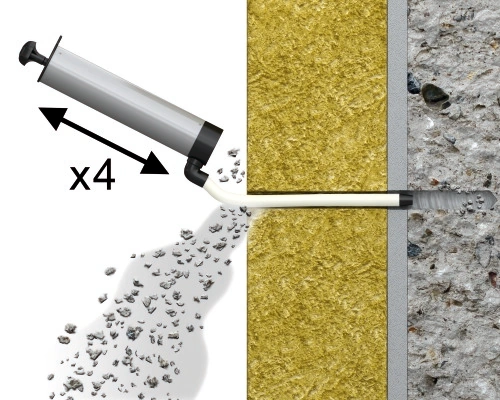

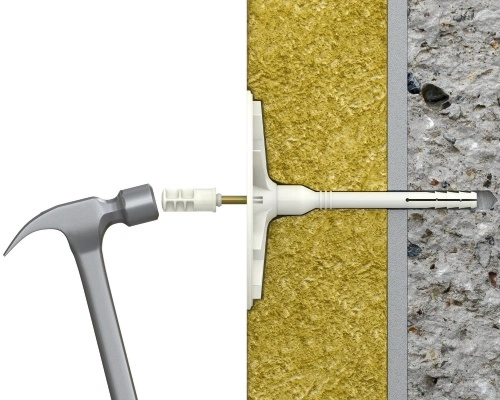

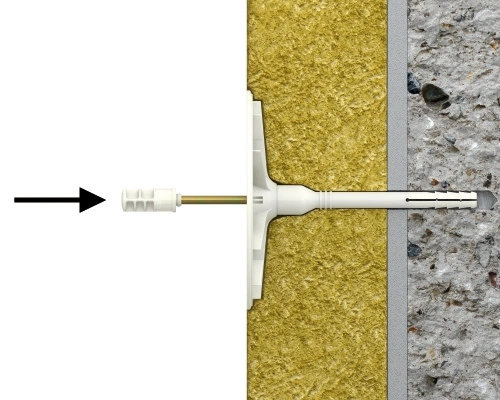

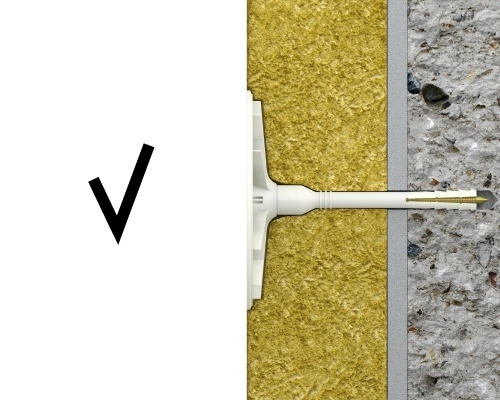

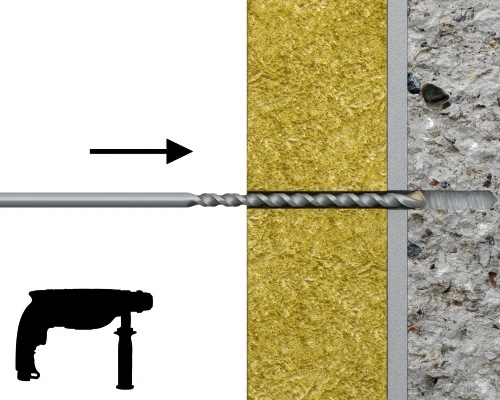

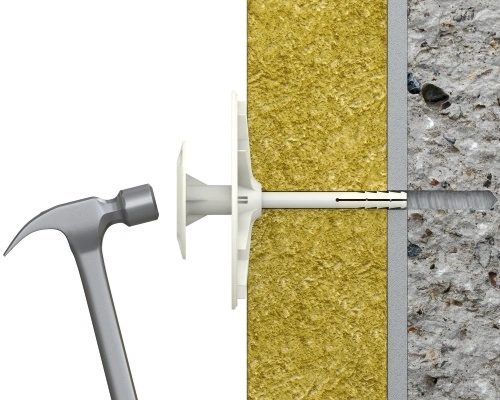

Открыть крупноВвести дюбель в центральное отверстие KWL. Выполнить сверление, очистку и установку по инструкции самого дюбеля. Прижать тарелку ровно, без перекоса и чрезмерного продавливания плиты.
Параметры исполнения
KWL-110PP
- Основание / допуск
- Плиты из минеральной ваты
Документы и область применения
Работает в составе выбранного фасадного крепления. Количество точек и допускаемую нагрузку определяют по дюбелю, прочности теплоизоляции и системе ETICS.
Параметры и документы по монтажу
Подбор и комплектация · KWL
Основание и условия
Непосредственная опора — теплоизоляционная плита. В несущую стену анкеруется сам дюбель TFIX или KI.
Выбор исполнения
В серии имеются диаметры 90, 110 и 140 мм. Диаметр выбирают по прочности плиты на продавливание и принятой системе утепления; материал проверяют по точному артикулу, включая KWL-110PP.
Элементы соединения
Фасадный дюбель TFIX/KI → дополнительная тарелка KWL → мягкая теплоизоляция.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
KWL Дожимная манжета
Дожимная тарелка KWL увеличивает опорную площадь фасадного дюбеля на поверхности теплоизоляции.
Тарелку надевают на совместимый дюбель толщина закрепляемой детали или KI до установки. Она распределяет прижим по большей площади и применяется прежде всего на мягкой и ламельной минеральной вате.
Конструкция и принцип работы
Основная тарелка дюбеля прижимает дополнительную KWL; усилие распределяется через её рёбра на утеплитель.
Фасадный дюбель толщина закрепляемой детали/KI → дополнительная тарелка KWL → мягкая теплоизоляция.
Применение и выбор
Непосредственная опора — теплоизоляционная плита. В несущую стену анкеруется сам дюбель толщина закрепляемой детали или KI.
В серии имеются диаметры 90, 110 и 140 мм. Диаметр выбирают по прочности плиты на продавливание и принятой системе утепления; материал проверяют по точному артикулу, включая KWL-110PP.
