Крепление теплоизоляции / KCXKCX — прижимная тарелка со втулкой и заглушкой 105 мм · KCX-105
- Исполнение
- 105 мм · KCX-105
- Длина
- 105 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:29 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
KCX
KCX со втулкой и заглушкой крепит фасадную теплоизоляцию подходящим шурупом к деревянному, стальному или бетонному основанию.
Характеристики
- Исполнение
- 105 мм · KCX-105
- Длина
- 105 мм
- Основание / допуск
- Бетон; Листовой металл и профили; Древесно-стружечная плита (ДСП); Древесина; Конструкционная древесина
- Артикул
- KCX-105
- Бренд
- Rawlplug
Полимерная тарелка 60 мм с длинной втулкой и крышкой; длины 55/105/165 мм. Сочетания с шурупами описаны отдельно для дерева, стали и бетона.
Устройство и монтаж
Механическое крепление фасадных теплоизоляционных плит к несущей обшивке или предусмотренному основанию.

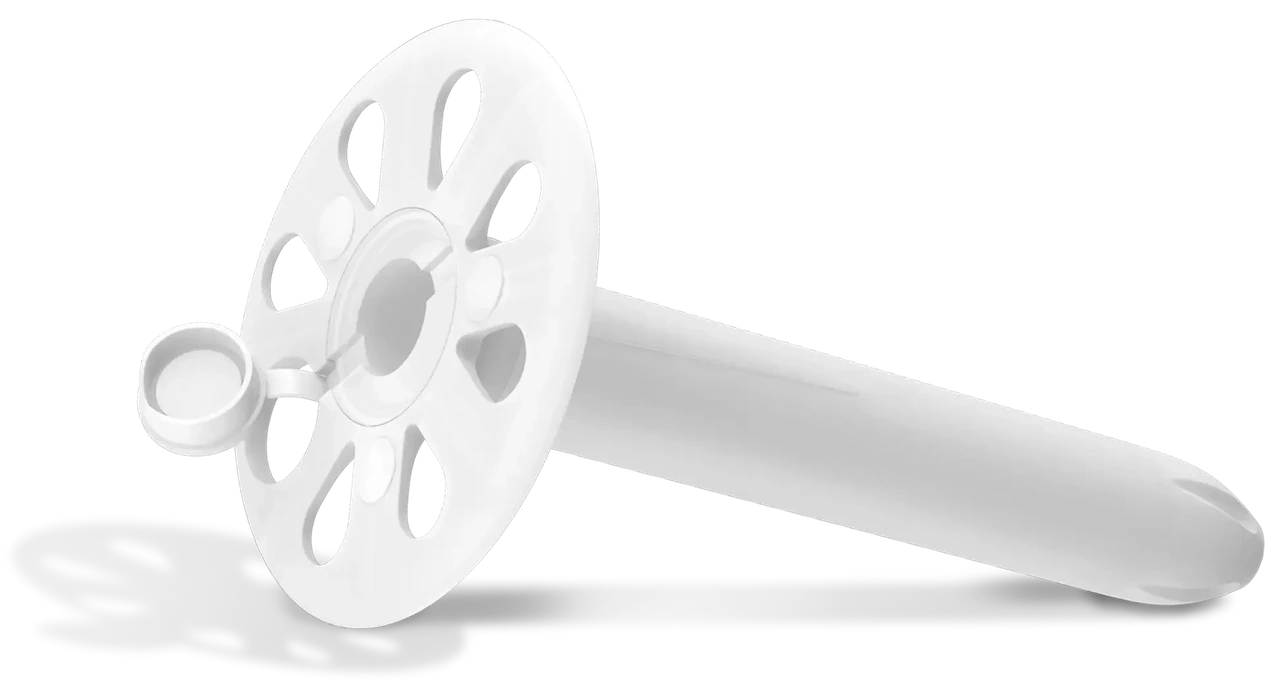

Конструкция KCX
Открыть крупноПринцип работы
Втулка поддерживает монтажный канал, шуруп удерживается в основании, тарелка прижимает утеплитель. После затяжки канал закрывается заглушкой.
Элементы соединения
KCX с заглушкой → теплоизоляция → UC/WO/WX/WBT → соответствующее основание.
Основание и условия
UC — конструкционная древесина; WO/WX — листовая сталь и предусмотренные деревянные плиты; WBT 6,1 мм — бетон в отдельно описанной таблице KCX.
Выбор исполнения
Длины KCX: 55, 105 и 165 мм; тарелка 60 мм. Длину шурупа выбирают по таблице сочетания втулки, толщины утеплителя и требуемого входа в основание.
Порядок установки
Открыть крупно
Открыть крупно
Открыть крупно
Открыть крупно

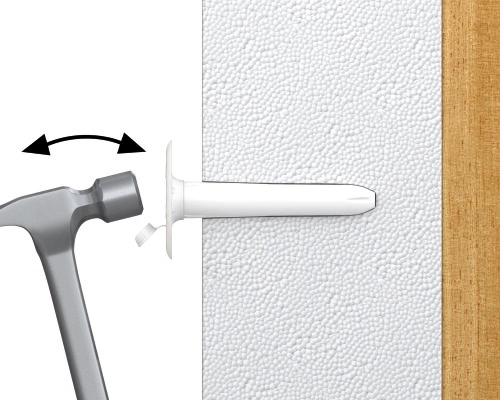

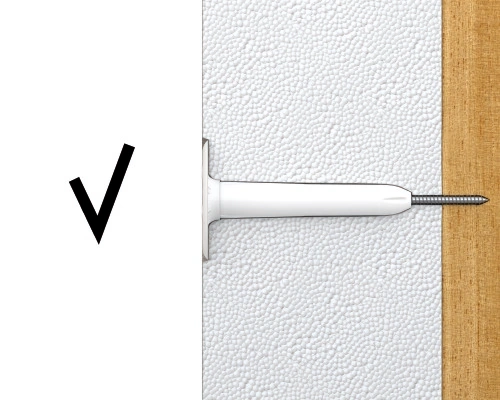

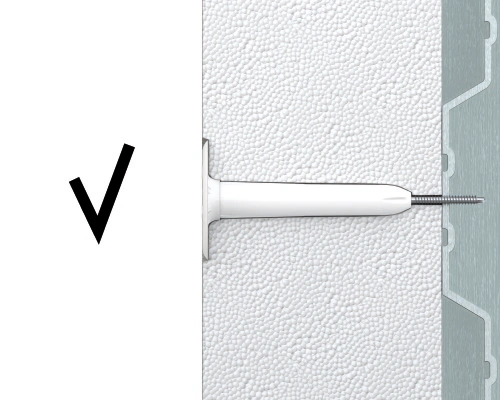

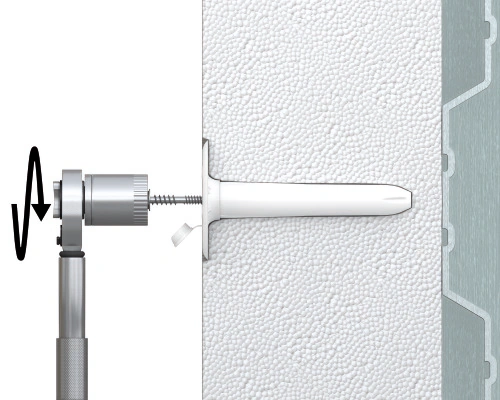

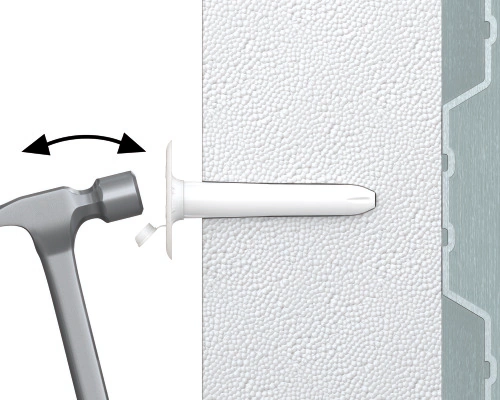

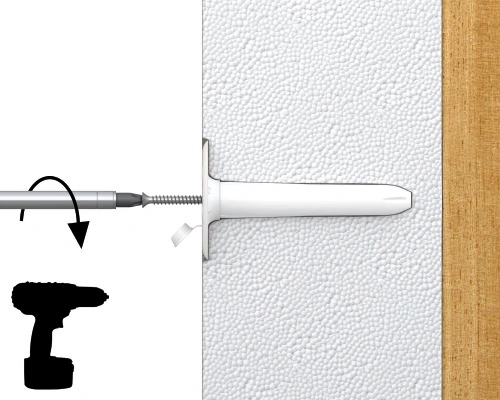

Открыть крупноВставить втулку в утеплитель до ровной посадки тарелки. Провести выбранный шуруп по каналу и затянуть до устойчивого прижатия, затем закрыть заглушку. Для бетона в таблице KCX + WBT указаны отверстие 5 мм, глубина 35 мм и заделка 30 мм.
Параметры исполнения
KCX-105
- Основание / допуск
- Бетон; Листовой металл и профили; Древесно-стружечная плита (ДСП); Древесина; Конструкционная древесина
Документы и область применения
Заводской лист содержит монтажные и расчётные таблицы для конкретных сочетаний шурупа и основания. Одинаковая тарелка не делает нагрузки деревянного и стального узлов взаимозаменяемыми.
Параметры и документы по монтажу
Подбор и комплектация · KCX
Основание и условия
UC — конструкционная древесина; WO/WX — листовая сталь и предусмотренные деревянные плиты; WBT 6,1 мм — бетон в отдельно описанной таблице KCX.
Выбор исполнения
Длины KCX: 55, 105 и 165 мм; тарелка 60 мм. Длину шурупа выбирают по таблице сочетания втулки, толщины утеплителя и требуемого входа в основание.
Элементы соединения
KCX с заглушкой → теплоизоляция → UC/WO/WX/WBT → соответствующее основание.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
KCX — прижимная тарелка со втулкой и заглушкой
KCX со втулкой и заглушкой крепит фасадную теплоизоляцию подходящим шурупом к деревянному, стальному или бетонному основанию.
Удлинённая втулка KCX проводит шуруп через теплоизоляцию, а интегрированная заглушка закрывает монтажную полость. Тип шурупа определяет основание: UC для дерева, WO/WX для стали, WBT для предусмотренного бетонного узла.
Конструкция и принцип работы
Втулка поддерживает монтажный канал, шуруп удерживается в основании, тарелка прижимает утеплитель. После затяжки канал закрывается заглушкой.
KCX с заглушкой → теплоизоляция → UC/WO/WX/WBT → соответствующее основание.
Применение и выбор
UC — конструкционная древесина; WO/WX — листовая сталь и предусмотренные деревянные плиты; WBT 6,1 мм — бетон в отдельно описанной таблице KCX.
Длины KCX: 55, 105 и 165 мм; тарелка 60 мм. Длину шурупа выбирают по таблице сочетания втулки, толщины утеплителя и требуемого входа в основание.
