Крепление теплоизоляции / KC + UC-60200KC — прижимная тарелка с шурупом UC или WB 6×120 мм
- Исполнение
- 6 × 120 мм · KC + UC-60120
- Диаметр изделия
- 6 мм
- Длина
- 120 мм
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:30 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
KC + UC-60200
Комплект KC с шурупом UC для дерева либо WB для листовой стали прижимает фасадную теплоизоляцию.
Характеристики
- Исполнение
- 6 × 120 мм · KC + UC-60120
- Диаметр изделия
- 6 мм
- Длина
- 120 мм
- Артикул
- KC + UC-60120
- Диаметр шурупа
- 6 мм
- Длина шурупа
- 120 мм
- Диаметр тарелки
- 60 мм
- Максимальная толщина закрепляемого элемента
- 95 мм
- Основание системы
- Конструкционная древесина
- Совместимые шурупы
- UC
- Бренд
- Rawlplug
Тарелка 60 мм с заглушкой. Шурупы UC 5 мм длиной 50–100 мм, UC 6 мм длиной 100–200 мм и WB 4,8 мм длиной 100–220 мм в представленных комплектах.
Устройство и монтаж
Механическое крепление фасадных теплоизоляционных плит к несущей обшивке или предусмотренному основанию.
Конструкция KC + UC-60200
Открыть крупноПринцип работы
Тарелка KC воспринимает головку шурупа; его резьба закрепляется в деревянной основе или листовой стали.
Элементы соединения
Тарелка KC 60 мм → теплоизоляция → шуруп UC или WB → дерево или листовая сталь.
Основание и условия
UC — конструкционная древесина; WB — листовая сталь. Эти комплектные исполнения выбирают по материалу несущей обшивки.
Выбор исполнения
KC + UC: диаметр шурупа 5 или 6 мм; KC + WB: 4,8 мм. В заводской таблице каждому артикулу соответствует длина шурупа и максимальная толщина плиты.
Порядок установки
Открыть крупно

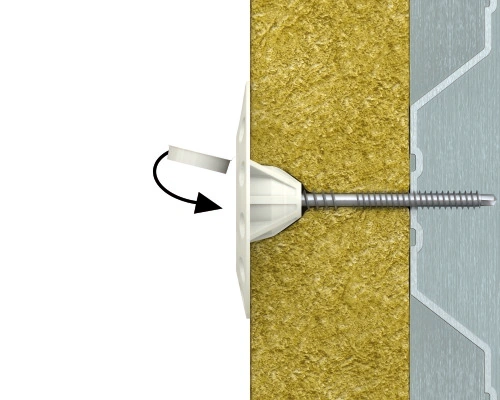

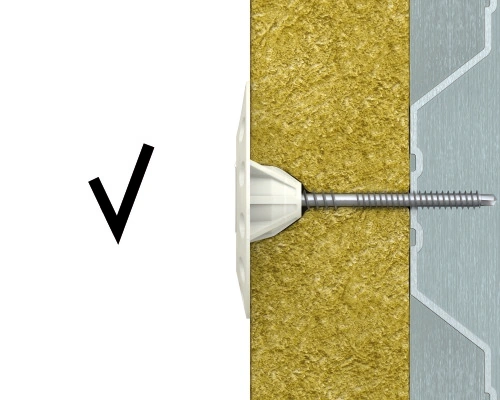

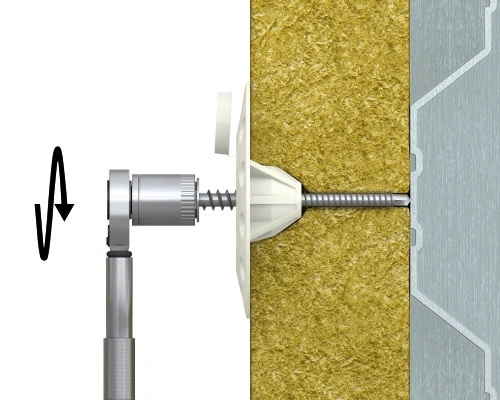

Открыть крупноУстановить KC на поверхность плиты, ввести комплектный шуруп через центральное отверстие и завернуть в соответствующее основание. Закрыть интегрированную заглушку после затяжки.
Параметры исполнения
KC + UC-60120
- Максимальная толщина закрепляемого элемента
- 95 мм
- Основание системы
- Конструкционная древесина
- Совместимые шурупы
- UC
Документы и область применения
Заводской лист содержит монтажные и расчётные таблицы для конкретных сочетаний шурупа и основания. Одинаковая тарелка не делает нагрузки деревянного и стального узлов взаимозаменяемыми.
Параметры и документы по монтажу
Подбор и комплектация · KC + UC-60200
Основание и условия
UC — конструкционная древесина; WB — листовая сталь. Эти комплектные исполнения выбирают по материалу несущей обшивки.
Выбор исполнения
KC + UC: диаметр шурупа 5 или 6 мм; KC + WB: 4,8 мм. В заводской таблице каждому артикулу соответствует длина шурупа и максимальная толщина плиты.
Элементы соединения
Тарелка KC 60 мм → теплоизоляция → шуруп UC или WB → дерево или листовая сталь.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
KC — прижимная тарелка с шурупом UC или WB
Комплект KC с шурупом UC для дерева либо WB для листовой стали прижимает фасадную теплоизоляцию.
Полимерная тарелка KC диаметром 60 мм распределяет усилие от головки шурупа по плите. В одной серии представлены комплекты с деревянными шурупами UC и металлическими WB; их назначения различаются.
Конструкция и принцип работы
Тарелка KC воспринимает головку шурупа; его резьба закрепляется в деревянной основе или листовой стали.
Тарелка KC 60 мм → теплоизоляция → шуруп UC или WB → дерево или листовая сталь.
Применение и выбор
UC — конструкционная древесина; WB — листовая сталь. Эти комплектные исполнения выбирают по материалу несущей обшивки.
KC + UC: диаметр шурупа 5 или 6 мм; KC + WB: 4,8 мм. В заводской таблице каждому артикулу соответствует длина шурупа и максимальная толщина плиты.
