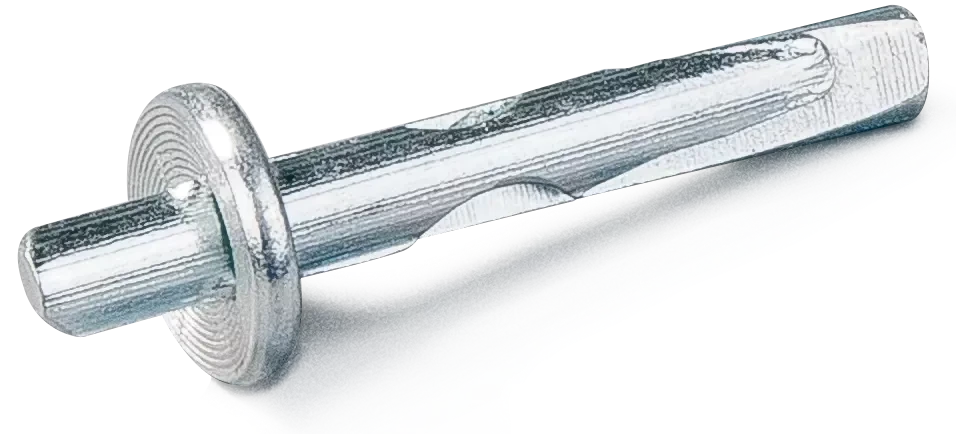

Клиновые анкеры / GSGS Потолочный клиновой анкер 6×40 мм
- Диаметр анкера
- 6 мм
- Длина
- 40 мм
- Материал
- сталь
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 17:29 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
19 октябряДежурное авто — по согласованию
GS
GS Потолочный клиновой анкер. Сквозное крепление лёгких металлических элементов подвесных потолков, монтажных лент и профилей к бетонному перекрытию.
Характеристики
- Диаметр анкера
- 6 мм
- Длина
- 40 мм
- Материал
- сталь
- Глубина установки
- 32 мм
- Основание / допуск
- бетон
- Артикул
- R-GS-06040
- Диаметр отверстия d₀
- 6 мм
- Наружный диаметр резьбы d
- 5.8 мм
- Минимальная глубина отверстия h₀
- 40 мм
- Минимальная толщина основания
- 100 мм
- Минимальное межосевое расстояние
- 200 мм
- Минимальное расстояние до края
- 150 мм
- Бренд
- Rawlplug
Стальной анкер с ударным расклиниванием и опорной манжетой. Предназначен для потолочных монтажных систем.
Устройство и монтаж
Сквозное крепление лёгких металлических элементов подвесных потолков, монтажных лент и профилей к бетонному перекрытию.
Конструкция GS
Открыть крупноПринцип работы
После посадки корпуса удар по выступающему стержню смещает клин и распирает анкер в отверстии. Резьбового соединения с болтом или шпилькой у этой конструкции нет.
Элементы соединения
Манжета анкера прижимает монтажную ленту или профиль к бетону; распорная часть работает внутри отверстия. Посадка стержня показывает завершение ударного монтажа.
Основание и условия
Бетон с трещинами и без трещин в области многоточечного крепления ненесущих систем, указанной в заводской документации.
Выбор исполнения
Выбор определяют толщиной закрепляемого элемента, диаметром монтажного отверстия и схемой многоточечного крепления. GS не заменяет забивную втулку R-DCA с внутренней резьбой.

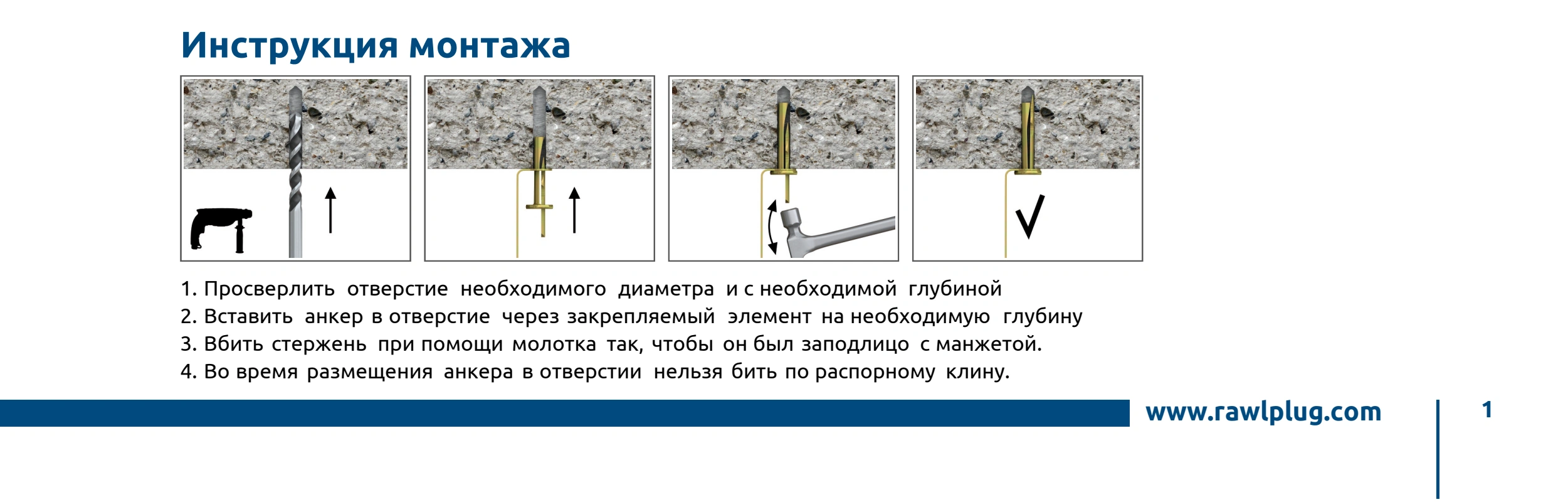

Порядок установки
1. Просверлить отверстие требуемых диаметра и глубины.
2. Ввести корпус через закрепляемую деталь до нужной посадки, не ударяя по распорному стержню при размещении.
3. Забить стержень до положения заподлицо с манжетой, показанного на заводской схеме.
Параметры исполнения
R-GS-06040
- Глубина установки
- 32 мм
- Основание / допуск
- бетон
- Диаметр отверстия d₀
- 6 мм
- Минимальная глубина отверстия h₀
- 40 мм
- Минимальная толщина основания
- 100 мм
Документы и область применения
Заводская техническая карта GS указывает ETA-11/0268. Применимость относится к указанной в ней схеме крепления ненесущих систем.
Параметры и документы по монтажу
Подбор и комплектация · GS
Основание и условия
Бетон с трещинами и без трещин в области многоточечного крепления ненесущих систем, указанной в заводской документации.
Выбор исполнения
Выбор определяют толщиной закрепляемого элемента, диаметром монтажного отверстия и схемой многоточечного крепления. GS не заменяет забивную втулку R-DCA с внутренней резьбой.
Элементы соединения
Манжета анкера прижимает монтажную ленту или профиль к бетону; распорная часть работает внутри отверстия. Посадка стержня показывает завершение ударного монтажа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
GS Потолочный клиновой анкер
GS Потолочный клиновой анкер. Сквозное крепление лёгких металлических элементов подвесных потолков, монтажных лент и профилей к бетонному перекрытию.
После посадки корпуса удар по выступающему стержню смещает клин и распирает анкер в отверстии. Резьбового соединения с болтом или шпилькой у этой конструкции нет.
Стальной анкер с ударным расклиниванием и опорной манжетой. Предназначен для потолочных монтажных систем.
Конструкция и принцип работы
После посадки корпуса удар по выступающему стержню смещает клин и распирает анкер в отверстии. Резьбового соединения с болтом или шпилькой у этой конструкции нет.
Манжета анкера прижимает монтажную ленту или профиль к бетону; распорная часть работает внутри отверстия. Посадка стержня показывает завершение ударного монтажа.
Применение и выбор
Бетон с трещинами и без трещин в области многоточечного крепления ненесущих систем, указанной в заводской документации.
Выбор определяют толщиной закрепляемого элемента, диаметром монтажного отверстия и схемой многоточечного крепления. GS не заменяет забивную втулку R-DCA с внутренней резьбой.
