GOK
Телескопическая втулка GOK с шурупом WW/WW-T крепит теплоизоляцию и мембрану плоской кровли к древесине, фанере и древесным плитам.
Характеристики
- Исполнение
- GOK-PLUS-N + WW
- Артикул
- GOK-PLUS-N + WW
- Бренд
- Rawlplug
Комплектная система со втулкой и шурупом WW/WW-T. Типовая тарелка 50 мм, наружный диаметр стержневой части 15,5 мм. Точные длины и толщины утеплителя приведены в заводской таблице.
Устройство и монтаж
Механическое крепление слоёв плоской кровли: теплоизоляционных плит и гидроизоляционной мембраны.
Конструкция GOK
Открыть крупноПринцип работы
Полимерная тарелка распределяет прижим; головка шурупа опирается внутри втулки. Усилие передаётся через резьбу шурупа в несущий настил.
Элементы соединения
GOK + WW/WW-T → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Основание и условия
В этой комбинации: древесине, фанере и древесным плитам.
Выбор исполнения
Комплект выбирают по паре размеров: длина втулки и длина шурупа. Их сумма не равна допускаемой толщине утеплителя; необходимы рабочее телескопическое перемещение и заделка шурупа.
Порядок установки
Открыть крупно

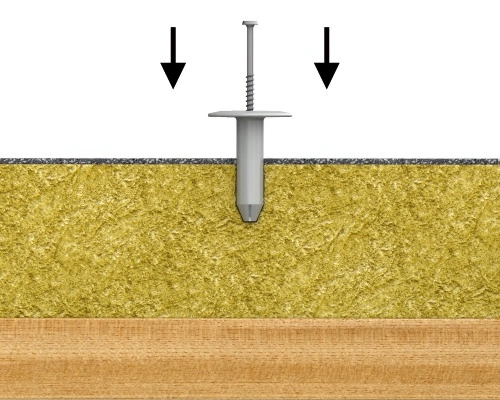

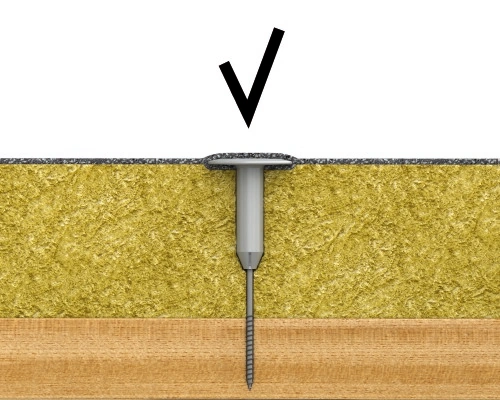

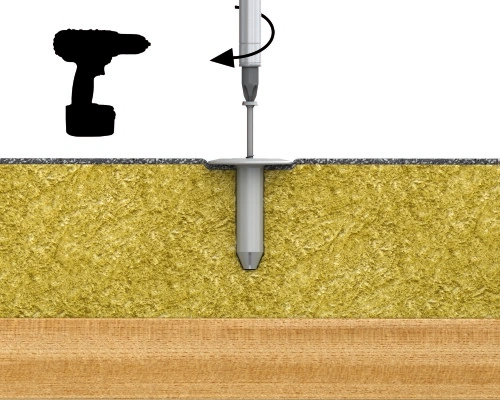

Открыть крупноВвести втулку через утеплитель, установить подходящий шуруп и завернуть его в настил на предусмотренную глубину. Прижать тарелку без разрыва мембраны и проверить свободный телескопический ход.
Документы и область применения
В соответствующем заводском листе указана ETA-09/0346. Ветровую нагрузку проверяют по конкретному комплекту, несущему настилу, прочности утеплителя и схеме крепления мембраны.
Параметры и документы по монтажу
Подбор и комплектация · GOK
Основание и условия
В этой комбинации: древесине, фанере и древесным плитам.
Выбор исполнения
Комплект выбирают по паре размеров: длина втулки и длина шурупа. Их сумма не равна допускаемой толщине утеплителя; необходимы рабочее телескопическое перемещение и заделка шурупа.
Элементы соединения
GOK + WW/WW-T → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
GOK + WW/WW-T — телескопическое крепление кровельной теплоизоляции
Телескопическая втулка GOK с шурупом WW/WW-T крепит теплоизоляцию и мембрану плоской кровли к древесине, фанере и древесным плитам.
Втулка проходит через толщу утеплителя, а шуруп соединяет её с несущим настилом. Телескопическое перемещение при сжатии плиты уменьшает риск продавливания мембраны выступающей головкой шурупа.
Конструкция и принцип работы
Полимерная тарелка распределяет прижим; головка шурупа опирается внутри втулки. Усилие передаётся через резьбу шурупа в несущий настил.
GOK + WW/WW-T → теплоизоляция и мембрана → несущий настил. Тарелка расположена на поверхности, опорная головка шурупа — внутри втулки.
Применение и выбор
В этой комбинации: древесине, фанере и древесным плитам.
Комплект выбирают по паре размеров: длина втулки и длина шурупа. Их сумма не равна допускаемой толщине утеплителя; необходимы рабочее телескопическое перемещение и глубина установки шурупа.
