- Материал
- оцинкованная сталь
- Покрытие
- Цинковое
Склад и получение
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
СамовывозЗавтра, 23 ноября с 08:00
Доставка на объект — время и стоимость согласуем по адресу.
Все способы получения
Самовывоз со склада
Завтра, 23 ноября с 08:00Сборка — к следующему рабочему дню
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 15:58 МСК
Доставка на объект
24 ноябряВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 23 ноябряДежурное авто — по согласованию
Применение
Рамное крепление к подходящему основанию.
Основание
Кирпич пустотелый; Кирпич полнотелый; Бетон; Ячеистый бетон; Керамзитобетонные блоки
Монтаж
Подготовьте инструмент
- сверло/бур
- очистка
- ключ под головку
- динамометрический ключ при установленном режиме
Порядок установки MMM
- Выставить деталь и определить положение рабочей зоны в основании.
- Просверлить отверстие по диаметру гильзы; для MMM в пустотелом кирпиче использовать вращение без удара.
- Удалить буровую пыль по всей глубине.
- Вставить собранный анкер через деталь до штатного положения головки и опорных элементов.
- Затянуть болт, чтобы конус втянулся в гильзу и создал распор.
- Проверить равномерный прижим рамы и отсутствие проворачивания гильзы; не деформировать раму дальнейшим затягиванием.
Размеры и параметры для 10 × 110 мм

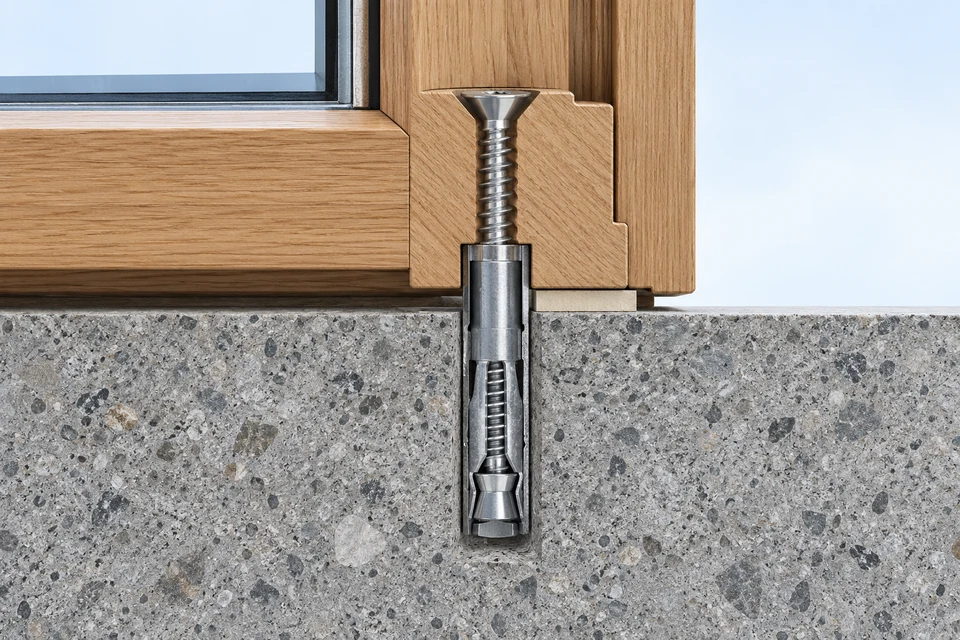

Как работает крепление
Вращение болта втягивает конус в металлическую гильзу, расширяя её рабочую часть.
Длинная гильза проходит через рамную деталь.
- болт
- конус
- металлическая гильза
- опорная головка/шайба
Параметры выбранного артикула
- Диаметр анкера
- 10 мм
- Длина
- 110 мм
- Материал
- оцинкованная сталь
- Покрытие
- Цинковое
- Полезная длина крепления
- 45 мм
- Глубина отверстия h 1, мм
- 80
- Диаметр анкера и бура d 0, мм
- 10
Как выбрать исполнение
Диаметр корпуса, резьба и длина болта образуют комплект; не заменять болт другим только по совпадению резьбы.
Условия применения
Рамный профиль должен сохранять форму после затяжки. Пример: при монтаже рамы с зазором до стены в длину крепления входит профиль, зазор и предусмотренная глубина установки; зазор не считают рабочей заделкой в стене. Применяйте предусмотренные опорные подкладки.
Проверьте расстояния до края, между анкерами и толщину основания для выбранного режима. Минимальные расстояния не означают сохранение полной табличной нагрузки: влияние края, группы и совместного растяжения со срезом учитывают расчётом.
Ошибки при монтаже
- Путать диаметр гильзы с резьбой.
- Переносить оцинкованную ETA SL на A4.
Комплекты
Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Подбор и комплектация · MMM
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Геометрия соединения
Измерьте толщину прикрепляемой детали и несущего основания, расстояния до края и между отверстиями. Заделка считается в несущем материале: отделку, воздушный зазор и пустоту не включают в неё. Длина изделия, глубина отверстия h₁ и эффективная заделка hef — разные размеры.
Способ закрепления
Сопоставьте конструкцию распорной части, форму головки и ответный крепёж с монтажной схемой этой серии. Общий диаметр изделия не задаёт автоматически размер бура и момент затяжки.
Нагрузка и среда эксплуатации
Для расчёта нужны усилия растяжения и среза, в том числе их совместное действие. Если в проекте есть требования по огню, сейсмике или динамическим нагрузкам, учитывайте их при выборе системы. Материал и покрытие выбирают по влажности и агрессивности среды; коррозионную стойкость по внешнему виду крепежа определить нельзя.
MMM Анкер рамный универсальный (оцинкованная сталь)
MMM для анкерного крепления к основанию. Материал исполнения: оцинкованная сталь. Размер и монтажные параметры выбирают в карточке конкретного исполнения.
Рамное крепление к подходящему основанию.
Как работает крепление
Вращение болта втягивает конус в металлическую гильзу, расширяя её рабочую часть.
Выбранное исполнение
Диаметр 10 мм · длина 110 мм · оцинкованная сталь · Цинковое.
Артикул: 1210112.
Применение и выбор
Диаметр корпуса, резьба и длина болта образуют комплект; не заменять болт другим только по совпадению резьбы.
Рамный профиль должен сохранять форму после затяжки. Пример: при монтаже рамы с зазором до стены в длину крепления входит профиль, зазор и предусмотренная глубина установки; зазор не считают рабочей глубиной установки в стене. Применяйте предусмотренные опорные подкладки.
Проверьте расстояния до края, между анкерами и толщину основания для выбранного режима. Минимальные расстояния не означают сохранение полной табличной нагрузки: влияние края, группы и совместного растяжения со срезом учитывают расчётом.
