Применение
Сквозное крепление деталей металлическим забивным анкером.
Основание
Кирпич полнотелый; Бетон; Керамзитобетонные блоки; Природный камень; Металл
Монтаж
Подготовьте инструмент
- сверло/бур
- очистка
- молоток
1 Подготовить отверстие
Рабочая часть бура показана в бетоне. Диаметр, глубину и режим сверления выбирают для этой системы и исполнения.
2 Удалить буровую пыль
На кадре показан ручной насос. Способ удаления пыли, число повторений и допустимость вакуумного бурения — в порядке установки этой серии.
Порядок установки MHN
- Выбрать место крепления и совместить деталь с основанием.
- Просверлить отверстие под рабочий корпус/штифт, учитывая проход через закрепляемый материал.
- Удалить буровую пыль до дна отверстия.
- Вставить корпус через деталь до опоры головки.
- Забить распорный элемент в металлическую гильзу.
- Проверить посадку головки и целость основания; не заменять забивной монтаж вращением.
Размеры и параметры для 4,8 × 16 мм

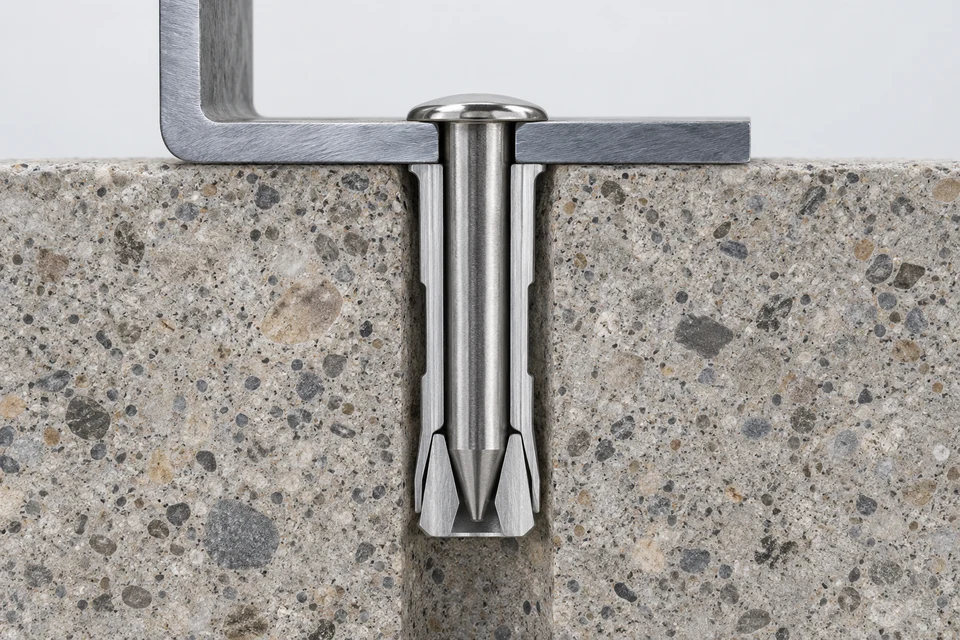

Как работает крепление
Забиваемый стальной элемент распирает металлическую гильзу в подготовленном отверстии.
Металлическая головка прижимает деталь, рабочая часть находится в отверстии основания.
- алюминиевая гильза
- распорный элемент A2
Параметры выбранного артикула
- Диаметр анкера
- 4,8 мм
- Длина
- 16 мм
- Глубина отверстия h 1, мм
- 18
- Диаметр отверстия, мм
- 5
- Диаметр анкера d nom, мм
- 4,8
- Полезная длина t fix, мм (металл/металл)
- 8-9
- Полезная длина t fix, мм (металл/бетон)
- 1
Как выбрать исполнение
Диаметр и длину выбирать по рабочей зоне и толщине детали; штатные забивные элементы не заменять.
Условия применения
Сопоставьте назначение анкера с подвесной системой и числом креплений. Анкер для многоточечного крепления ненесущих систем нельзя по одному размеру назначить для одиночной страховочной точки или несущей консоли.
Проверьте расстояния до края, между анкерами и толщину основания для выбранного режима. Минимальные расстояния не означают сохранение полной табличной нагрузки: влияние края, группы и совместного растяжения со срезом учитывают расчётом.
Ошибки при монтаже
- Подменять забивной механизм затяжкой гайки.
- Утверждать огнестойкость всей системы только по наличию металлического диска.
Комплекты
Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Подбор и комплектация · MHN
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Геометрия соединения
Измерьте толщину прикрепляемой детали и несущего основания, расстояния до края и между отверстиями. Заделка считается в несущем материале: отделку, воздушный зазор и пустоту не включают в неё. Длина изделия, глубина отверстия h₁ и эффективная заделка hef — разные размеры.
Способ закрепления
Сопоставьте конструкцию распорной части, форму головки и ответный крепёж с монтажной схемой этой серии. Общий диаметр изделия не задаёт автоматически размер бура и момент затяжки.
Нагрузка и среда эксплуатации
Для расчёта нужны усилия растяжения и среза, в том числе их совместное действие. Если в проекте есть требования по огню, сейсмике или динамическим нагрузкам, учитывайте их при выборе системы. Материал и покрытие выбирают по влажности и агрессивности среды; коррозионную стойкость по внешнему виду крепежа определить нельзя.
MHN Анкерный гвоздь
MHN для анкерного крепления к основанию. Размер и монтажные параметры выбирают в карточке конкретного исполнения.
Сквозное крепление деталей металлическим забивным анкером.
Как работает крепление
Забиваемый стальной элемент распирает металлическую гильзу в подготовленном отверстии.
Выбранное исполнение
Диаметр 4,8 мм · длина 16 мм.
Артикул: 5904816.
Применение и выбор
Диаметр и длину выбирать по рабочей зоне и толщине детали; штатные забивные элементы не заменять.
Сопоставьте назначение анкера с подвесной системой и числом креплений. Анкер для многоточечного крепления ненесущих систем нельзя по одному размеру назначить для одиночной страховочной точки или несущей консоли.
Проверьте расстояния до края, между анкерами и толщину основания для выбранного режима. Минимальные расстояния не означают сохранение полной табличной нагрузки: влияние края, группы и совместного растяжения со срезом учитывают расчётом.
