Химические анкеры / ITH 300 PEИнжекционная масса ITH 300 PE 300 мл
- Основа состава
- Полиэфир
- Картриджей в коробке
- 1 шт
- Основание / допуск
- Полнотелый глиняный кирпич; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелый глиняный кирпич; Пустотелый легкий керамзит; Пустотелый силикатный кирпич; Сжатая зона бетона
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 12:22 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
ITH 300 PE
Двухкомпонентный инжекционный состав на полиэфирной основе для химической анкеровки. Объём картриджа определяет запас состава, а не размер шпильки. Основание, отверстие, анкерный элемент и выдержку подбирают как одну систему.
Характеристики
300 мл · арт. 9640072940
- Объём, мл
- 300
В исходной карточке нет подробной таблицы характеристик этого исполнения. Размеры и условия установки нужно подтвердить перед подбором.
Время схватывания и полного отверждения · 7 строк
| Температура материала основания | Время схватывания | Время отвердения |
|---|---|---|
| +35 0 С | 2 мин | 20 мин |
| +30 0 С | 4 мин | 25 мин |
| +20 0 С | 6 мин | 45 мин |
| +10 0 С | 15 мин | 80 мин |
| +5 0 С | 25 мин | 120 мин |
| 0 0 С | 45 мин | 180 мин |
| -5 0 С | 90 мин | 360 мин |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Параметры установки · 6 строк
| Размер шпильки | Отверстие в прикрепляемом материале, мм | Размер гайки под ключ, мм | Диаметр сверла, мм | Мин.глубина сверления, мм | Мин.глубина анкеровки, мм | Эффективная глубина анкеровки, мм | Теор.объем заполнения отверстия, мл | Момент затяжки, Нм |
|---|---|---|---|---|---|---|---|---|
| М8 | 9 | 13 | 10 | 80 | 80 | 80 | 5 | 10 |
| М10 | 12 | 17 | 12 | 90 | 90 | 90 | 7 | 20 |
| М12 | 14 | 19 | 14 | 110 | 110 | 110 | 12 | 40 |
| М16 | 18 | 24 | 18 | 125 | 125 | 125 | 22 | 80 |
| М20 | 22 | 30 | 24 | 170 | 170 | 170 | 52 | 120 |
| М24 | 26 | 36 | 28 | 210 | 210 | 210 | 87 | 160 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Допустимые нагрузки на вырыв и срез · 6 строк
| Размер шпильки | Материал основания | Допустимые нагрузки на вырыв, кН | Допустимые нагрузки на срез, кН |
|---|---|---|---|
| М8 | Сжатая зона бетона С20/25 | 6,3 | 5,1 |
| М10 | Сжатая зона бетона С20/25 | 13,8 | 8,6 |
| М12 | Сжатая зона бетона С20/25 | 13.9 | 12,0 |
| М16 | Сжатая зона бетона С20/25 | 19,8 | 22,0 |
| М20 | Сжатая зона бетона С20/25 | 29,8 | 34,9 |
| М24 | Сжатая зона бетона С20/25 | 37,7 | 50,3 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Где применяется
ITH 300 PE — двухкомпонентный инжекционный состав на полиэфирной основе для химической анкеровки.
- Основание по каталогу серии
- Полнотелый глиняный кирпич; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелый глиняный кирпич; Пустотелый легкий керамзит; Пустотелый силикатный кирпич; Сжатая зона бетона
Типовые задачи применения
- Барьеры и отбойники
- Фасадные крепления
- Фасадные подконструкции
- Фасадные системы
- Кронштейны для навесного вентилируемого фасада (НВФ)
- Монтаж близко от края
- Ограждения
- Оконные навесы
- Опорные пластины
- Опорные плиты
- Опорные плиты колонн
- Опоры для труб
- Опоры трубопроводов
- Перила
- Подконструкции
- Реновация фасадов
- Складские стеллажи
- Стойки
- Трубы вентиляционных каналов
- Tяжелые трубопроводы гидравлической системы
- Вентиляция, кондиционирование и водопроводные крепления
- Водосточные трубы
- Ворота
- Защитные ограждения
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
Компоненты смешиваются в статическом смесителе и после отверждения связывают анкерный элемент с подготовленным основанием.
Порядок установки
Подготовить и очистить отверстие; для пустотелого основания использовать предусмотренную гильзу.
Установить подходящий смеситель и удалить стартовую порцию до однородного смешивания.
Заполнить отверстие от дна без воздушных полостей.
Установить анкерный элемент в пределах рабочего времени.
Не смещать и не нагружать элемент до полного отверждения.
Параметры выбранного исполнения
300 мл · арт. 9640072940
- Объём, мл
- 300
В исходной карточке нет подробной таблицы характеристик этого исполнения. Размеры и условия установки нужно подтвердить перед подбором.
Время схватывания и полного отверждения · 7 строк
| Температура материала основания | Время схватывания | Время отвердения |
|---|---|---|
| +35 0 С | 2 мин | 20 мин |
| +30 0 С | 4 мин | 25 мин |
| +20 0 С | 6 мин | 45 мин |
| +10 0 С | 15 мин | 80 мин |
| +5 0 С | 25 мин | 120 мин |
| 0 0 С | 45 мин | 180 мин |
| -5 0 С | 90 мин | 360 мин |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Параметры установки · 6 строк
| Размер шпильки | Отверстие в прикрепляемом материале, мм | Размер гайки под ключ, мм | Диаметр сверла, мм | Мин.глубина сверления, мм | Мин.глубина анкеровки, мм | Эффективная глубина анкеровки, мм | Теор.объем заполнения отверстия, мл | Момент затяжки, Нм |
|---|---|---|---|---|---|---|---|---|
| М8 | 9 | 13 | 10 | 80 | 80 | 80 | 5 | 10 |
| М10 | 12 | 17 | 12 | 90 | 90 | 90 | 7 | 20 |
| М12 | 14 | 19 | 14 | 110 | 110 | 110 | 12 | 40 |
| М16 | 18 | 24 | 18 | 125 | 125 | 125 | 22 | 80 |
| М20 | 22 | 30 | 24 | 170 | 170 | 170 | 52 | 120 |
| М24 | 26 | 36 | 28 | 210 | 210 | 210 | 87 | 160 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Допустимые нагрузки на вырыв и срез · 6 строк
| Размер шпильки | Материал основания | Допустимые нагрузки на вырыв, кН | Допустимые нагрузки на срез, кН |
|---|---|---|---|
| М8 | Сжатая зона бетона С20/25 | 6,3 | 5,1 |
| М10 | Сжатая зона бетона С20/25 | 13,8 | 8,6 |
| М12 | Сжатая зона бетона С20/25 | 13.9 | 12,0 |
| М16 | Сжатая зона бетона С20/25 | 19,8 | 22,0 |
| М20 | Сжатая зона бетона С20/25 | 29,8 | 34,9 |
| М24 | Сжатая зона бетона С20/25 | 37,7 | 50,3 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Выдержка и условия монтажа
Время работы и полного отверждения для этой рецептуры в доступных документах не подтверждено. До монтажа запросите инструкцию точного состава; таблица другой смолы не подходит.
Объём картриджа определяет запас состава, а не размер шпильки. Основание, отверстие, анкерный элемент и выдержку подбирают как одну систему.
Подбор и помощь
Укажите основание, анкерный элемент, глубину заделки, толщину детали и температуру монтажа. Состав, металлический элемент, гильзу и принадлежности проверяют как одну систему.
Обсудить узел с инженеромПодбор и комплектация · ITH 300 PE
Выбранное исполнение
ITH 300 PE · 300 мл. Артикул производителя: 9640072940.
Что определяет выбор
Объём картриджа определяет запас состава, а не размер шпильки. Основание, отверстие, анкерный элемент и выдержку подбирают как одну систему.
Что передать для комплектации
Укажите основание, анкерный элемент, глубину заделки, толщину детали и температуру монтажа. Состав, металлический элемент, гильзу и принадлежности проверяют как одну систему.
Комплекты

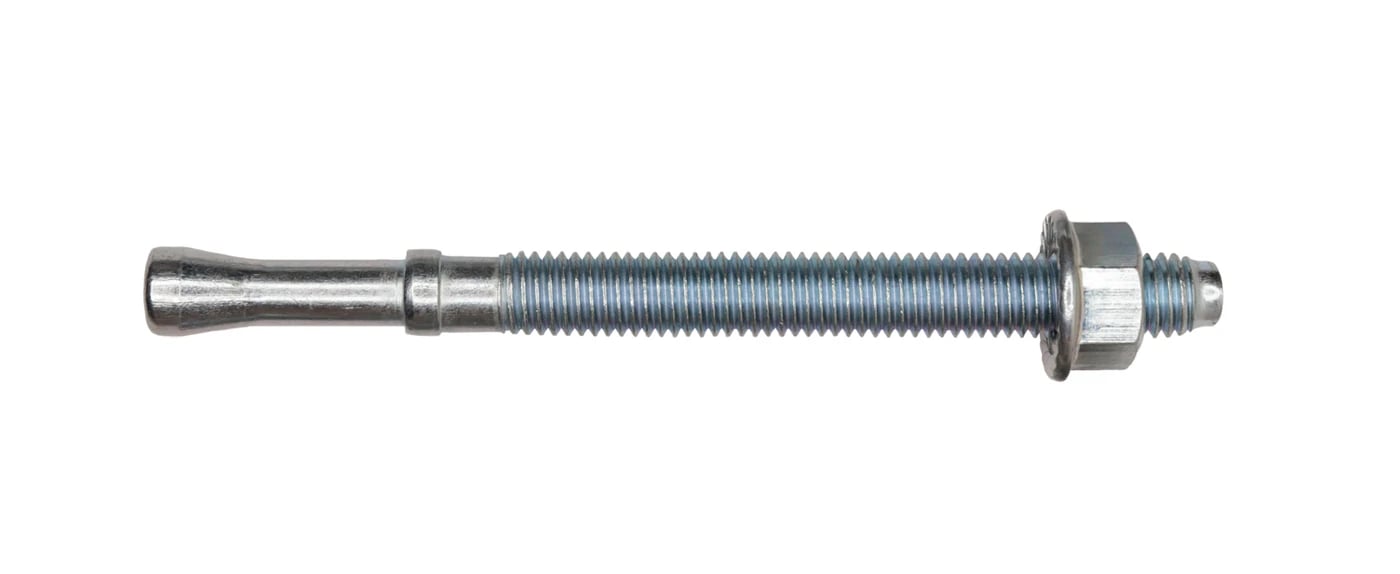

Анкерная шпилька GRAF SKA
SKA — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь.

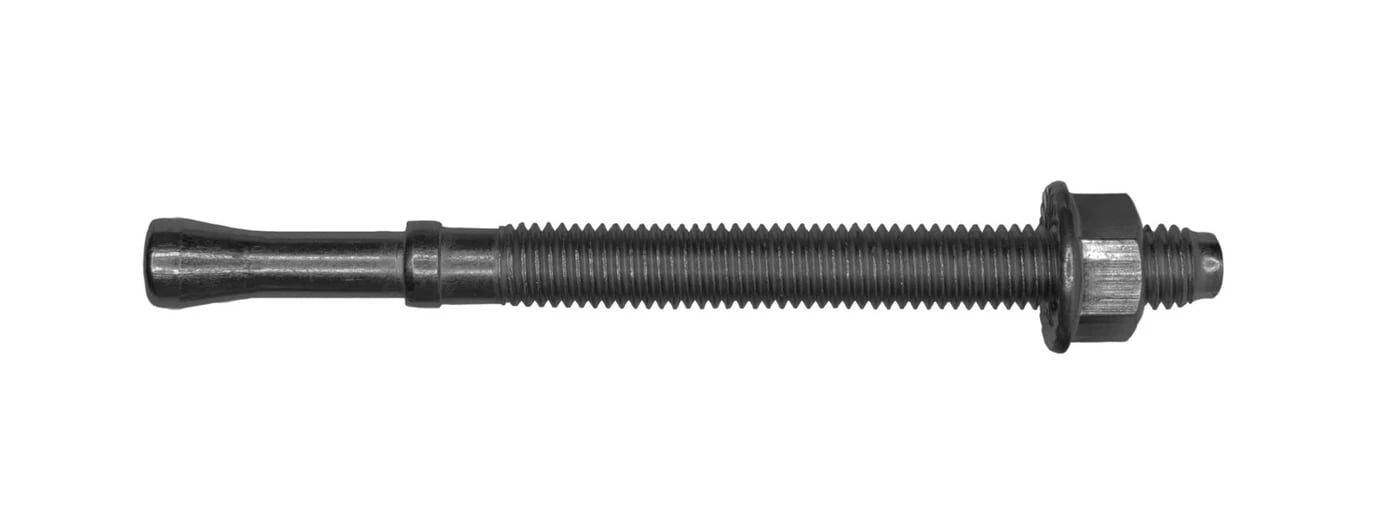

Анкерная шпилька GRAF SKA-F
SKA-F — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь. SKA-F рассчитана на применение снаружи зданий.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Инжекционная масса ITH 300 PE
ITH 300 PE — двухкомпонентный инжекционный состав на полиэфирной основе для химической анкеровки.
Конструкция и работа
Компоненты смешиваются в статическом смесителе и после отверждения связывают анкерный элемент с подготовленным основанием.
Выбранное исполнение
300 мл. Артикул производителя: 9640072940.
Объём, мл: 300.
Условия выбора
Объём картриджа определяет запас состава, а не размер шпильки. Основание, отверстие, анкерный элемент и выдержку подбирают как одну систему.
Основания, указанные для серии: Полнотелый глиняный кирпич; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелый глиняный кирпич; Пустотелый легкий керамзит; Пустотелый силикатный кирпич; Сжатая зона бетона. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
