Анкерные капсулы / KEM-VEХимическая ампула KEM-VE 20
- Материал
- Смола
- Фасовка
- 6 шт
- Вес одного изделия
- 0,1067 кг
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 12:22 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
KEM-VE
Химическая ампула для установки совместимого анкерного элемента в подготовленное отверстие. Размер капсулы, шпилька, отверстие и способ перемешивания должны соответствовать одной системе. Капсула не заменяется инжекционной массой по одному диаметру.
Характеристики
KEM-VE 20 · арт. 9640072820
- GTIN-13
- 8716247728202
- Страна производства
- Россия
- Вес (гр.)
- 106.67
- Размер
- M20
- Материал
- Смола
- Длина (мм)
- 175
- Глубина отверстия h1 (мм)
- 170
- Мин.глубина отверстия
- 170
- Расчетная глубина анкеровки (Hnom)
- 30
- Эффективная глубина анкеровки
- 170
- Момент затяжки (Tinst)
- 120
- Эффективная глубина анкеровки (Hef)
- 170
Время схватывания · 4 строк
| Температура материала основания | Время схватывания |
|---|---|
| +30 0 С | 10 мин |
| +20 0 С | 20 мин |
| +5 0 С | 1 ч |
| -5 0 С | 5 ч |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Детали монтажа для полнотелых материалов · 1 строк
| Размер шпильки | Размер гайки под ключ, мм | Отверстие в прикрепляемом материале (d f ), мм | Диаметр отверстия (d 0 ), мм | Мин.глубина отверстия (h 1 ), мм | Глубина анкеровки (h nom ), мм | Теоретический расход смолы (vol), мл |
|---|---|---|---|---|---|---|
| M20 | 30 | 22 | 25 | 170 | 170 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Рабочие характеристики для полнотелых материалов · 4 строк
| Размер шпильки | Класс прочности | Материал основания | Глубина анкеровки (h nom ) | Мин. толщина материала основания (h min ) | Момент затяжки (T inst ) | Тип нагрузки | Направление нагрузки | Значение нагрузки |
|---|---|---|---|---|---|---|---|---|
| M20 | 5.8 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | N Rec | tension | 29.8 кН |
| M20 | 5.8 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | V Rec | shear | 34.9 кН |
| M20 | A4-70 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | N Rec | tension | 29.8 кН |
| M20 | A4-70 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | V Rec | shear | 39.4 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Где применяется
KEM-VE — химическая ампула для установки совместимого анкерного элемента в подготовленное отверстие.
- Основание по каталогу серии
- Сжатая зона бетона; Природный камень
Типовые задачи применения
- Оборудование
- Опорные пластины
- Защитные ограждения
- Промышленное применение
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
При установке предусмотренным способом оболочка разрушается, компоненты перемешиваются и после выдержки связывают элемент с основанием.

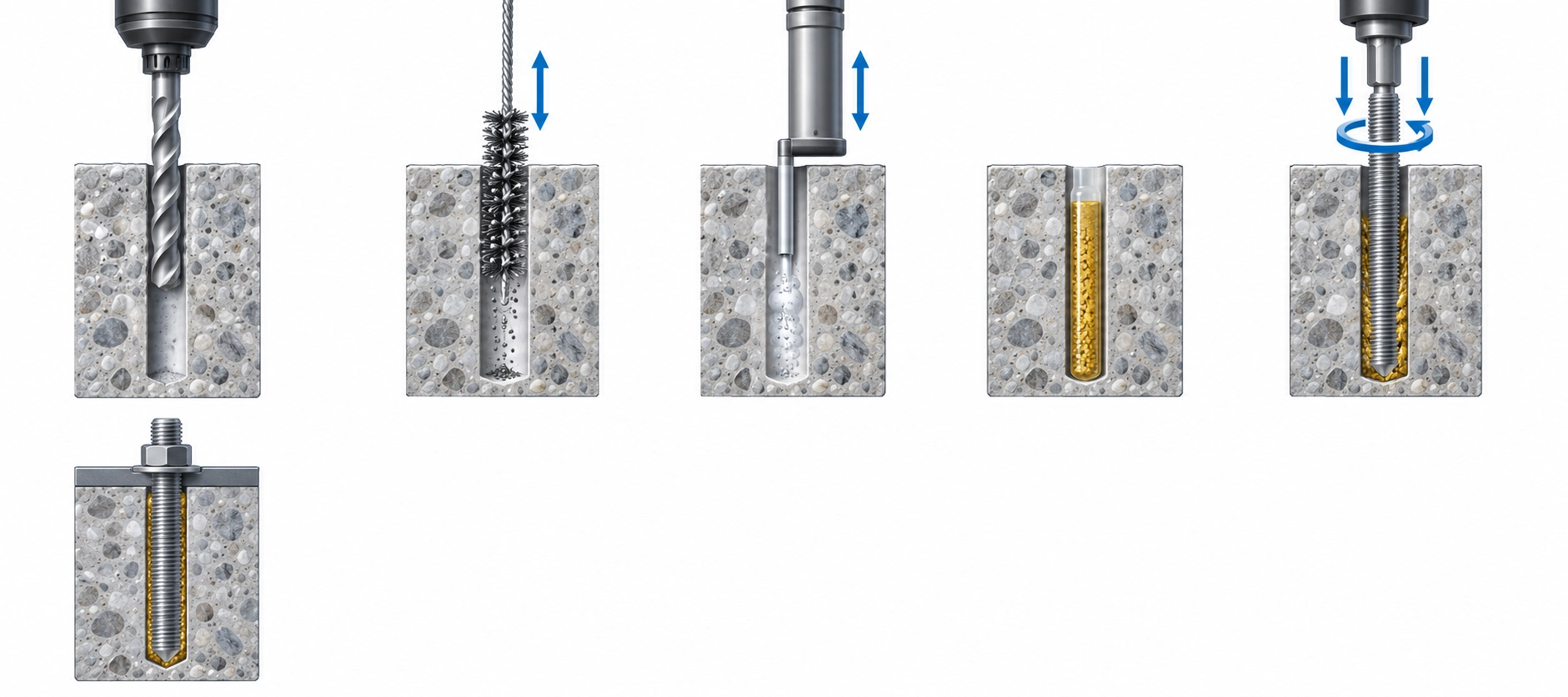

Порядок установки
Подготовить и очистить отверстие.
Проверить капсулу и совместимый анкерный элемент.
Разместить капсулу в отверстии.
Установить элемент предусмотренным вращательным или иным системным способом.
Выдержать до полного отверждения без смещения.
Параметры выбранного исполнения
KEM-VE 20 · арт. 9640072820
- GTIN-13
- 8716247728202
- Страна производства
- Россия
- Вес (гр.)
- 106.67
- Размер
- M20
- Материал
- Смола
- Длина (мм)
- 175
- Глубина отверстия h1 (мм)
- 170
- Мин.глубина отверстия
- 170
- Расчетная глубина анкеровки (Hnom)
- 30
- Эффективная глубина анкеровки
- 170
- Момент затяжки (Tinst)
- 120
- Эффективная глубина анкеровки (Hef)
- 170
Время схватывания · 4 строк
| Температура материала основания | Время схватывания |
|---|---|
| +30 0 С | 10 мин |
| +20 0 С | 20 мин |
| +5 0 С | 1 ч |
| -5 0 С | 5 ч |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Детали монтажа для полнотелых материалов · 1 строк
| Размер шпильки | Размер гайки под ключ, мм | Отверстие в прикрепляемом материале (d f ), мм | Диаметр отверстия (d 0 ), мм | Мин.глубина отверстия (h 1 ), мм | Глубина анкеровки (h nom ), мм | Теоретический расход смолы (vol), мл |
|---|---|---|---|---|---|---|
| M20 | 30 | 22 | 25 | 170 | 170 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Рабочие характеристики для полнотелых материалов · 4 строк
| Размер шпильки | Класс прочности | Материал основания | Глубина анкеровки (h nom ) | Мин. толщина материала основания (h min ) | Момент затяжки (T inst ) | Тип нагрузки | Направление нагрузки | Значение нагрузки |
|---|---|---|---|---|---|---|---|---|
| M20 | 5.8 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | N Rec | tension | 29.8 кН |
| M20 | 5.8 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | V Rec | shear | 34.9 кН |
| M20 | A4-70 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | N Rec | tension | 29.8 кН |
| M20 | A4-70 | Сжатая зона бетона C20/25 | 170 мм | 220 мм | 120 Нм | V Rec | shear | 39.4 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Выдержка и условия монтажа
Время работы и полного отверждения для этой рецептуры в доступных документах не подтверждено. До монтажа запросите инструкцию точного состава; таблица другой смолы не подходит.
Размер капсулы, шпилька, отверстие и способ перемешивания должны соответствовать одной системе. Капсула не заменяется инжекционной массой по одному диаметру.
Подбор и помощь
Укажите основание, анкерный элемент, глубину заделки, толщину детали и температуру монтажа. Состав, металлический элемент, гильзу и принадлежности проверяют как одну систему.
Обсудить узел с инженеромПодбор и комплектация · KEM-VE
Выбранное исполнение
KEM-VE · KEM-VE 20. Артикул производителя: 9640072820.
Что определяет выбор
Размер капсулы, шпилька, отверстие и способ перемешивания должны соответствовать одной системе. Капсула не заменяется инжекционной массой по одному диаметру.
Что передать для комплектации
Укажите основание, анкерный элемент, глубину заделки, толщину детали и температуру монтажа. Состав, металлический элемент, гильзу и принадлежности проверяют как одну систему.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Химическая ампула KEM-VE
KEM-VE — химическая ампула для установки совместимого анкерного элемента в подготовленное отверстие.
Конструкция и работа
При установке предусмотренным способом оболочка разрушается, компоненты перемешиваются и после выдержки связывают элемент с основанием.
Выбранное исполнение
KEM-VE 20. Артикул производителя: 9640072820.
Размер: M20.
Материал: Смола.
Длина (мм): 175.
Условия выбора
Размер капсулы, шпилька, отверстие и способ перемешивания должны соответствовать одной системе. Капсула не заменяется инжекционной массой по одному диаметру.
Основания, указанные для серии: Сжатая зона бетона; Природный камень. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
