Анкерные капсулы / HUS4-MAXКапсула для гибридной анкеровки Hilti HUS4-MAX Капсула HUS4-MAX 16
- Фасовка
- 32 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 01:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Сегодня, 9 октябряДежурное авто — по согласованию
HUS4-MAX
Нагрузочная способность
Нагрузки приведены для указанных оснований и условий установки.
10 H(F)/C/A(F) / 12 H / 14 H(F)/A(F) / 16 H G02 / 16 H(F)
Рекомендуемая нагрузка · Справочная таблица
Справочная нагрузка системы HUS4-MAX + HUS4 для одного правильно установленного крепления в бетоне C20/25. Требуемый элемент и все условия строки обязательны. Геометрия установки — по инструкции для указанного анкерного элемента.
| Анкерный элемент | Размер | Заделка hnom, мм | Основание hmin, мм | Бетон | Растяжение Nrec, кН | Срез Vrec, кН |
|---|---|---|---|---|---|---|
| 16 H G02 | 16 | 130 | 200 | Без трещин | 34,7 | 41,8 |
| 16 H(F) | 16 | 130 | 200 | Без трещин | 34,7 | 47,4 |
| 16 H G02 | 16 | 130 | 200 | С трещинами | 24,3 | 41,8 |
| 16 H(F) | 16 | 130 | 200 | С трещинами | 24,3 | 47,4 |
- Один правильно установленный анкер; статическая или квазистатическая нагрузка.
- Бетон C20/25; влияние края и соседних анкеров исключено при соблюдении характеристических расстояний из документа.
- Глубина заделки и минимальная толщина основания указаны для каждой строки; длина шпильки не равна глубине заделки.
- N — растяжение, V — срез, единицы кН. Предельные значения по двум направлениям не складывают.
- При одновременном растяжении и срезе, группе анкеров, близости края, пожаре или сейсмике нужен отдельный расчёт.
- Рекомендуемые Nrec/Vrec по таблице производителя.
- Система бетонного шурупа HUS4 и совместимой капсулы HUS4-MAX; капсула сама не является готовым анкером.
- hnom — номинальная, а не эффективная глубина; в строках этой таблицы используется hnom.
- Толщина основания должна также удовлетворять h≥h1+30 мм для10/12/14 или h≥h1+35 мм для16; при более глубоком отверстии одного числового hmin недостаточно.
- В исходной таблице рекомендуемых нагрузок коэффициент по воздействию γ=1,4; национальные коэффициенты проверяют отдельно.
Условия применения
- Указать состав, анкерный элемент и его материал/класс прочности, основание и глубину заделки.
- Проверить толщину основания, расстояния до края и между анкерами, условия сверления и очистки, температуру и полное отверждение.
- Рекомендованные значения относятся к условиям конкретной таблицы. Проектная нагрузка определяется расчётом полного соединения и применимыми национальными коэффициентами.
Документы Hilti
Технический лист Hilti · HUS4-MAX + HUS4 · Издание из официального каталога на 08.10.2026 · Метрические данные · стр. 6, 9, 11 Оригинал
Растяжение — усилие вдоль оси анкера; срез — поперёк оси. Два предельных значения нельзя одновременно прикладывать полностью: совместное действие проверяют расчётом. Для группы анкеров, края основания, огня, сейсмики и динамики нужны соответствующие проверки.
Характеристики
- Исполнение
- Капсула HUS4-MAX 16
- Фасовка
- 32 шт
- Основание / допуск
- Бетон
- Артикул
- 2344440
- Размер совместимого анкерного элемента по обозначению Hilti
- 16 mm
- Бренд
- Hilti
- Размер анкера
- 16 мм
Температура бетона, капсулы и винтового анкера при монтаже −10…+40 °C. Капсула предназначена для предусмотренного HUS4; размер капсулы должен соответствовать размеру анкера. Отверстие должно быть свободно от воды, льда и загрязнений. Капсулу не применяют с произвольной шпилькой или инъекционным дозатором. Инструмент и схему установки выбирают по инструкции HUS4-MAX.
Общие свойства серии HUS4-MAX
- Условия эксплуатации
- Снаружи помещений
- Допуски и отчёты об испытаниях
- ETA, Испытания на огнестойкость, Сейсмические испытания
- Сейсмические воздействия
- Да
- Материал основания
- Бетон без трещин
- Состояние основания
- Сухое
- Направление монтажа
- Все направления
- Способ бурения
- Вращательное бурение
- Испытано или допущено для алмазного бурения
- Нет
- Система SafeSet
- Да
- Способы очистки отверстия
- Ручная очистка
- Инструмент для монтажа
- Аккумуляторный перфоратор Nuron TE 6-22
- Возможность демонтажа
- Да
- Температура эксплуатации
- -40 - 120 °C
- Температура хранения и транспортировки
- 5 - 25 °C
- Поддержка ПО PROFIS
- Да
Общие сведения производителя относятся к серии. Условия допуска и расчётную нагрузку проверяют для выбранного размера и основания.
Где применяется
Для совместной установки с анкерными шурупами HUS4 в бетоне.
Бетон без трещин.

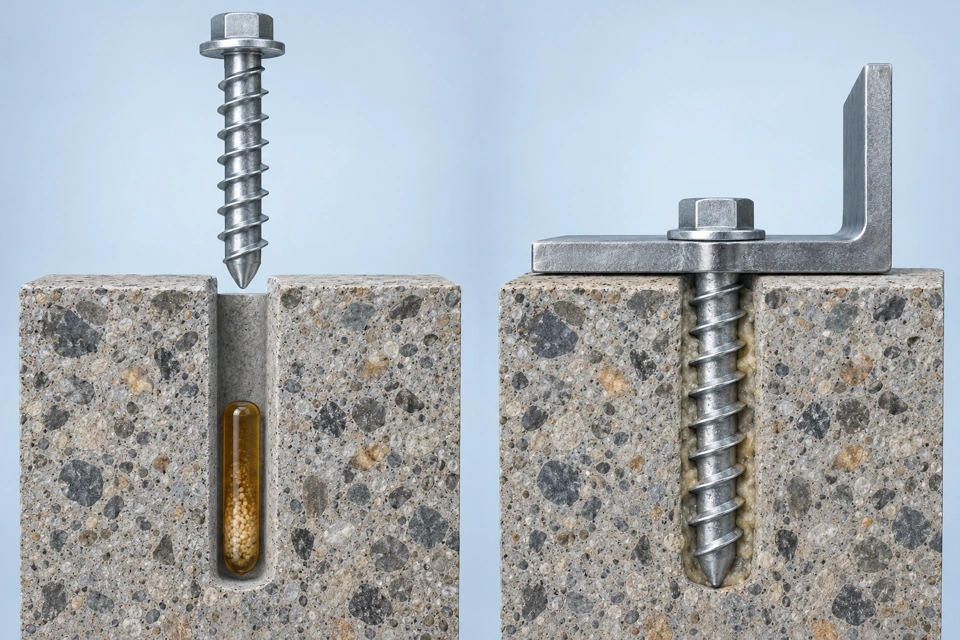

Как работает узел
Химическая капсула для совместной работы с предусмотренным винтовым анкером HUS4 в бетоне. Винтовой анкер формирует механическое зацепление, а капсула разрушается при его установке и заполняет пространство составом.
- Капсула HUS4-MAX
- Выбирается для указанного размера шурупа.
- Шуруп HUS4
- Зацепляется резьбой за бетон.
- Состав капсулы
- Работает после установленной выдержки.
Порядок установки
Подобрать предусмотренный вариант HUS4 и соответствующую капсулу. Размеры отверстия и глубину взять из схемы для этого анкера.
Разметить глубину на буре и просверлить отверстие. Очистить по выбранному способу; полый бур TE-CD/TE-YD использовать с предусмотренным пылесосом.
Убедиться, что в отверстии нет воды, льда, масла и других загрязнений. Проверить целостность и срок годности капсулы.
Ввести требуемую капсулу или предусмотренное сочетание капсул в отверстие; не применять капсулу меньшего размера.
Установить прикрепляемую деталь и завинтить соответствующий HUS4 до предусмотренной заделки по схеме монтажа.
Проверить прилегание детали и посадку головки; регулировку, снятие или повторную установку выполнять только по отдельной схеме инструкции.
Обычный шуруп без капсулы и гибридная система имеют разные условия применения.
Выдержка и условия монтажа
Основание: -10…40 °C. Температура основания, капсулы и винтового анкера HUS4.
Упаковка при использовании: -10…40 °C. Капсула и совместимый HUS4, не жидкий картридж.
Хранение: -20…25 °C. IFU2026.07.08; противоречит семейному полю страницы +5…+25 °C.
Указанные в инструкции основание, капсула и винтовой анкер при установке имеют температуру -10…+40 °C.
Транспортировать и хранить в оригинальной упаковке при -20…+25 °C.
Для потолочной работы использовать противокапельную защиту HIT-OHC.
В инструкции есть отдельная операция снятия/повторной установки с выдержкой не менее 24 ч; отсутствие общей таблицы отверждения не означает разрешение любой операции без выдержки.
Инструкция и помощь
Русский справочник для этой серии — во вкладке «Документы».
Открыть документы товараПодбор и комплектация · HUS4-MAX
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Сначала выберите анкерную систему
Размер капсулы выбирают по диаметру анкерного элемента и требуемой заделке. Диаметр капсулы, резьба шпильки и диаметр бура — разные параметры.
Что измерить в вашем узле
Определите диаметр резьбы, толщину прикрепляемой детали, требуемую заделку и свободную резьбу для шайбы с гайкой. Проверьте толщину несущего основания, расстояния до края и между анкерами. Штукатурку, утеплитель и пустоту не включают в заделку.
Выберите правильный способ установки
Способ установки капсулы сверяют с обозначением системы и её анкерного элемента: вращение и ударная установка не взаимозаменяемы.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Капсула для гибридной анкеровки Hilti HUS4-MAX
Капсула для гибридной анкеровки Hilti HUS4-MAX — изделие для совместной установки с анкерными шурупами HUS4 в бетоне. Капсула дополняет механическую установку анкерного шурупа HUS4; её выбирают под конкретный диаметр и предусмотренную технологию.
Химическая капсула для совместной работы с предусмотренным винтовым анкером HUS4 в бетоне. Винтовой анкер формирует механическое зацепление, а капсула разрушается при его установке и заполняет пространство составом.
