Химические анкеры / HIT-FP 700 RЦементный инъекционный анкер Hilti HIT-FP 700 R 500 мл
- Основа состава
- Цементный
- Картриджей в коробке
- 10 шт
- Основание / допуск
- Бетон
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 01:25 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Сегодня, 9 октябряДежурное авто — по согласованию
HIT-FP 700 R
Нагрузочная способность
Для анкеровки арматуры используется расчётное напряжение сцепления fbd,PIR.
Анкеровка арматуры · расчётное сцепление
Расчётное напряжение сцепления
Пример для арматуры Ø12 мм, бетона C20/25 и хороших условий сцепления; расчётный срок 50 или 100 лет. Это напряжение сцепления, а не допустимая сила на картридж.
| Арматура | Бетон | fbd,PIR, Н/мм² |
|---|---|---|
| Ø12 мм | C20/25 | 2,3 |
- Плохие условия сцепления: коэффициент 0,7 из документа.
- Это прочность сцепления, не нагрузка на картридж и не готовое усилие N; длину анкеровки/нахлёста рассчитывают по EN1992-1-1.
Условия применения
- Указать состав, анкерный элемент и его материал/класс прочности, основание и глубину заделки.
- Проверить толщину основания, расстояния до края и между анкерами, условия сверления и очистки, температуру и полное отверждение.
- Рекомендованные значения относятся к условиям конкретной таблицы. Проектная нагрузка определяется расчётом полного соединения и применимыми национальными коэффициентами.
- Плохие условия сцепления: коэффициент 0,7 из документа.
- Это прочность сцепления, не нагрузка на картридж и не готовое усилие N; длину анкеровки/нахлёста рассчитывают по EN1992-1-1.
Документы Hilti
Технический лист Hilti · HIT-FP 700 R · Издание из официального каталога на 08.10.2026 · Метрические данные · стр. 3, 4 Оригинал
Растяжение — усилие вдоль оси анкера; срез — поперёк оси. Два предельных значения нельзя одновременно прикладывать полностью: совместное действие проверяют расчётом. Для группы анкеров, края основания, огня, сейсмики и динамики нужны соответствующие проверки.
Характеристики
- Объём картриджа
- 500 мл
- Основа состава
- Цементный
- Картриджей в коробке
- 10 шт
- Основание / допуск
- Бетон
- Артикул
- 2330578
- Температура эксплуатации, °C
- -40 - 160 °C
- Температура хранения
- 5 - 25 °C
- Зимний монтаж: Да / Нет
- Нет
- Бренд
- Hilti
Монтаж арматурных соединений при температуре бетона и состава +5…+40 °C. Применение с анкерными шпильками не допускается инструкцией. Выдержки для сборки, предварительной и полной нагрузки различаются; используют таблицу выбранной температуры. Частично использованный пакет повторно не применяют. Хранят при +5…+25 °C.
Общие свойства серии HIT-FP 700 R
- Материал основания
- Бетон с трещинами, Бетон без трещин
- Состояние основания
- Сухое
- Допуски и отчёты об испытаниях
- ETA, Испытания на огнестойкость, Сейсмические испытания
- Сейсмические воздействия
- Да
- Поддержка ПО PROFIS
- Да
- Анкерные элементы
- Арматура
- Условия эксплуатации
- Снаружи помещений
- Способы очистки отверстия
- Ручная очистка
- Температура хранения и транспортировки
- 5 - 25 °C
- Температура эксплуатации
- -40 - 160 °C
- Без стирола
- Да
Общие сведения производителя относятся к серии. Условия допуска и расчётную нагрузку проверяют для выбранного размера и основания.
Где применяется
Для арматурных соединений с требованиями к огнестойкости.
Бетон с трещинами, Бетон без трещин.

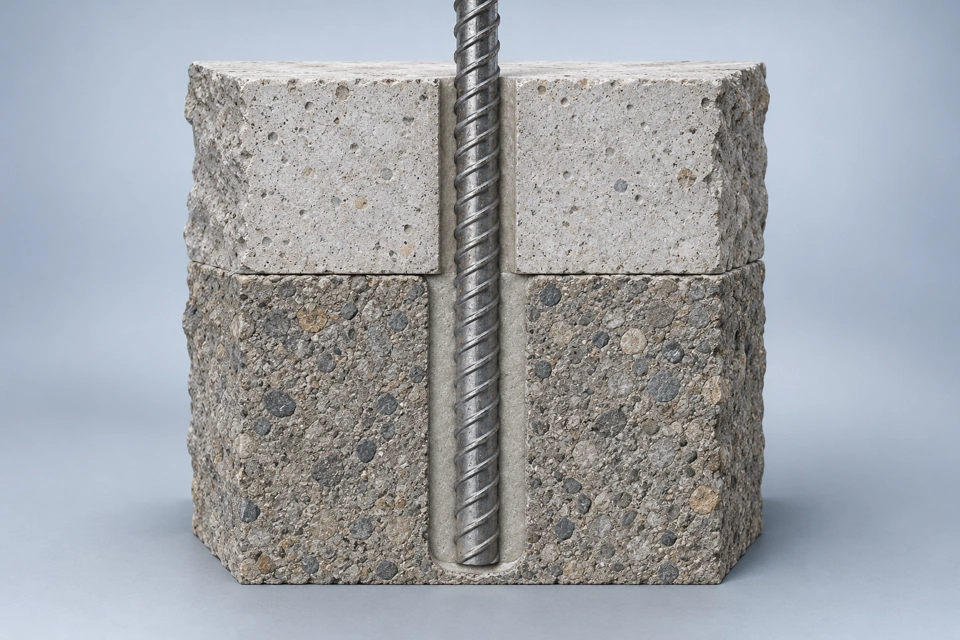

Как работает узел
Рифлёная арматура вклеивается в подготовленное отверстие существующего бетона. Состав передаёт усилие с поверхности арматуры в бетон; выступающая часть включается в новое арматурное соединение.
- Существующий бетон
- Воспринимает усилие через зону заделки.
- Рифлёная арматура
- Соединяет существующую и новую конструкции.
- Цементный состав
- Заполняет пространство между арматурой и бетоном.
Порядок установки
Подготовить отверстие для предусмотренной арматуры до проектной глубины. Для алмазного отверстия выполнить требуемое шерохование.
Выполнить соответствующую очистку. Перед инъекцией отверстие должно быть чистым и сухим: удалить воду и продуть воздухом без масла. Стальной ёршик должен входить с сопротивлением.
Использовать HDM 500 или HDE 500 со штатным HIT-RE-M. Первичную порцию удалять через смеситель до присоединения удлинительного шланга.
Заполнять от дна отверстия, постепенно отводя смеситель или удлинитель. Исключить воздушные полости.
Ввести арматурный стержень до отметки заделки в пределах рабочего времени. После завершения установки не перемещать его даже до истечения рабочего времени.
Последовательно выдержать время установки, время до предварительной нагрузки и время полного отверждения. Полную нагрузку прикладывать после полного отверждения.
Соединение арматуры отличается от крепления опорной плиты резьбовой шпилькой. Огнестойкость определяется расчётом и условиями допуска.
Выдержка и условия монтажа
Основание: 5…40 °C. Установка арматуры в бетоне.
Упаковка при использовании: 5…40 °C. Состав при использовании.
Хранение: 5…25 °C. Сухое прохладное тёмное место.
Применять с предусмотренной арматурой; не использовать как универсальный состав для резьбовых анкеров.
Оцинкованные элементы запрещены. Частично использованную упаковку повторно не применять.
При +5…+10 °C рабочее время 50 мин; время установки 36 ч; до предварительной нагрузки 14 дней; полное отверждение 50 дней.
При потолочном монтаже использовать HIT-SZ/IP и защиту от вытекающего состава.
Арматура в бетоне
| Основание, °C | Рабочее время | Время установки | До 75% нагрузки | До 100% нагрузки |
|---|---|---|---|---|
| +5…+10 | 50 мин | 36 ч | 14 дней | 50 дней |
| >+10…+15 | 40 мин | 30 ч | 7 дней | 28 дней |
| >+15…+20 | 35 мин | 24 ч | 6 дней | 18 дней |
| >+20…+30 | 20 мин | 12 ч | 5 дней | 10 дней |
| >+30…+40 | 15 мин | 6 ч | 3 дня | 7 дней |
| +40 | 12 мин | 3 ч | 2 дня | 4 дня |
В оригинале строка >+30…+40 соседствует с отдельной строкой +40; обе сохранены без исправления источника.
До окончания времени установки арматуру не перемещать.
Инструкция и помощь
Русский справочник для этой серии — во вкладке «Документы».
Открыть документы товараПодбор и комплектация · HIT-FP 700 R
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Сначала выберите анкерную систему
Состав, шпилька или арматура, смеситель и при необходимости сетчатая гильза образуют одну систему. Одинаковый объём картриджа не означает одинаковую прочность, допуск основания или время выдержки.
Что измерить в вашем узле
Определите диаметр резьбы, толщину прикрепляемой детали, требуемую заделку и свободную резьбу для шайбы с гайкой. Проверьте толщину несущего основания, расстояния до края и между анкерами. Штукатурку, утеплитель и пустоту не включают в заделку.
Условия отверстия и температура
Различайте сухое, влажное и заполненное водой отверстие; ударное и алмазное сверление также требуют разных допусков. Для пустотелой кладки проверяют точный блок и совместимую гильзу. Ни один из этих режимов не следует из слова «химический».
Измерьте температуру основания, а не только воздуха. По таблице выбранного состава проверьте время на установку и выдержку до нагрузки; зимнее исполнение не отменяет очистку отверстия.
Комплекты
Анкерная шпилька GRAF SKA
SKA — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь.
Анкерная шпилька GRAF SKA-F
SKA-F — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь. SKA-F рассчитана на применение снаружи зданий.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Цементный инъекционный анкер Hilti HIT-FP 700 R
Цементный инъекционный анкер Hilti HIT-FP 700 R — изделие для арматурных соединений с требованиями к огнестойкости. Цементный инъекционный состав предназначен для установки арматуры; огнестойкость зависит от схемы соединения и условий допуска.
Рифлёная арматура вклеивается в подготовленное отверстие существующего бетона. Состав передаёт усилие с поверхности арматуры в бетон; выступающая часть включается в новое арматурное соединение.
