Химические анкеры / HIT-1Инъекционный химический анкер Hilti HIT-1 300 мл
- Основа состава
- Метакрилат
- Картриджей в коробке
- 10 шт
- Основание / допуск
- Бетон без трещин; предусмотренная кладка
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 01:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Сегодня, 9 октябряДежурное авто — по согласованию
HIT-1
Нагрузочная способность
Нагрузка определяется сочетанием состава, анкерного элемента, глубины заделки и основания.
HAS-U 5.8
Рекомендуемая нагрузка · Справочная таблица
Справочная нагрузка системы HIT-1 для одного правильно установленного крепления в бетоне C20/25. Требуемый элемент и все условия строки обязательны. Объём картриджа не определяет несущую способность.
| Анкерный элемент | Размер | Заделка hef, мм | Основание hmin, мм | Бетон | Растяжение Nrec, кН | Срез Vrec, кН |
|---|---|---|---|---|---|---|
| HAS-U 5.8 | M8 | 60 | 100 | Без трещин | 4,2 | 5,2 |
| HAS-U 5.8 | M8 | 80 | 110 | Без трещин | 5,6 | 5,2 |
| HAS-U 5.8 | M8 | 160 | 190 | Без трещин | 8,7 | 5,2 |
| HAS-U 5.8 | M10 | 60 | 100 | Без трещин | 5,2 | 8,3 |
| HAS-U 5.8 | M10 | 100 | 130 | Без трещин | 8,7 | 8,3 |
| HAS-U 5.8 | M10 | 200 | 210 | Без трещин | 13,8 | 8,3 |
| HAS-U 5.8 | M12 | 70 | 100 | Без трещин | 7,3 | 12 |
| HAS-U 5.8 | M12 | 120 | 150 | Без трещин | 12,6 | 12 |
| HAS-U 5.8 | M12 | 240 | 270 | Без трещин | 20,1 | 12 |
| HAS-U 5.8 | M16 | 80 | 116 | Без трещин | 9,6 | 22,4 |
| HAS-U 5.8 | M16 | 160 | 196 | Без трещин | 19,1 | 22,4 |
| HAS-U 5.8 | M16 | 320 | 356 | Без трещин | 37,4 | 22,4 |
- Один правильно установленный анкер; статическая или квазистатическая нагрузка.
- Бетон C20/25; влияние края и соседних анкеров исключено при соблюдении характеристических расстояний из документа.
- Глубина заделки и минимальная толщина основания указаны для каждой строки; длина шпильки не равна глубине заделки.
- N — растяжение, V — срез, единицы кН. Предельные значения по двум направлениям не складывают.
- При одновременном растяжении и срезе, группе анкеров, близости края, пожаре или сейсмике нужен отдельный расчёт.
- Рекомендуемые Nrec/Vrec по таблице производителя.
- Только бетон без трещин; сверление перфоратором в ударном режиме, алмазное сверление запрещено.
- Эксплуатация I: −40…+40 °C, длительно +24 °C / кратковременно +40 °C.
- N указан при hef,min, 10d и 20d; максимальное значение допустимо только при соответствующей глубине.
Условия применения
- Указать состав, анкерный элемент и его материал/класс прочности, основание и глубину заделки.
- Проверить толщину основания, расстояния до края и между анкерами, условия сверления и очистки, температуру и полное отверждение.
- Рекомендованные значения относятся к условиям конкретной таблицы. Проектная нагрузка определяется расчётом полного соединения и применимыми национальными коэффициентами.
Документы Hilti
Технический лист Hilti · HIT-1 · Издание из официального каталога на 08.10.2026 · Метрические данные · стр. 3 Оригинал
Растяжение — усилие вдоль оси анкера; срез — поперёк оси. Два предельных значения нельзя одновременно прикладывать полностью: совместное действие проверяют расчётом. Для группы анкеров, края основания, огня, сейсмики и динамики нужны соответствующие проверки.
Характеристики
- Объём картриджа
- 300 мл
- Основа состава
- Метакрилат
- Картриджей в коробке
- 10 шт
- Основание / допуск
- Бетон без трещин; предусмотренная кладка
- Артикул
- 2173259
- Температура эксплуатации, °C
- -40 - 80 °C
- Температура хранения
- 5 - 25 °C
- Зимний монтаж: Да / Нет
- Нет
- Бренд
- Hilti
Температура основания при монтаже 0…+40 °C. Применение в бетоне без трещин и кладке определяют по точной схеме допуска; в пустотелой кладке используют предусмотренную HIT-SC. Во влажном бетоне время отверждения удваивается. Хранят при +5…+25 °C.
Общие свойства серии HIT-1
- Материал основания
- Бетон без трещин
- Состояние основания
- Сухое
- Допуски и отчёты об испытаниях
- ETA
- Поддержка ПО PROFIS
- Нет
- Условия эксплуатации
- Снаружи помещений
- Способы очистки отверстия
- Ручная очистка
- Температура хранения и транспортировки
- 5 - 25 °C
- Температура эксплуатации
- -40 - 80 °C
- Без стирола
- Да
Общие сведения производителя относятся к серии. Условия допуска и расчётную нагрузку проверяют для выбранного размера и основания.
Где применяется
Для анкеровки в бетоне и кладке из жёсткого картриджа.
Бетон без трещин.
Как работает узел
Двухкомпонентный инъекционный состав в жёстком картридже 300 мл для предусмотренных креплений в полнотелом основании и в пустотелой кладке с HIT-SC.
- Анкерный элемент
- Шпилька или предусмотренная системой арматура.
- Смеситель
- Смешивает компоненты перед подачей.
- Состав
- Заполняет подготовленное отверстие.
Порядок установки
Подготовить выход картриджа и навинтить комплектный смеситель в порядке, показанном на упаковке.
Просверлить отверстие требуемого размера. Очистить его 4 продувками, 4 проходами ёршика и ещё 4 продувками.
При пустотелом основании установить предусмотренную сетчатую гильзу HIT-SC.
Загрузить картридж в совместимый картриджный дозатор. Отбросить первичную порцию 36 мл, соответствующую 6 полным нажатиям в схеме инструкции.
В полнотелом основании заполнять отверстие от дна примерно на две трети; в пустотелом заполнить гильзу по схеме.
Ввести элемент до заделки в пределах рабочего времени. Не перемещать крепление до отверждения.
Температуру основания, температуру картриджа и время выдержки проверяют отдельно. Нельзя назначать время монтажа по температуре эксплуатации.
Выдержка и условия монтажа
Основание: 0…40 °C. Температурная таблица текущей одностраничной IFU.
Хранение: 5…25 °C. Из IFU; отдельный монтажный диапазон картриджа не подтверждён.
При 0…+4 °C рабочее время 45 мин, отверждение 180 мин; +5…+9 °C - 25 и 120 мин; +10…+19 °C - 15 и 100 мин; +20…+34 °C - 6 и 45 мин; +35…+40 °C - 2 и 20 мин.
Хранить и транспортировать при +5…+25 °C.
Первичный состав нельзя использовать для крепления: удалять до выхода однородно серого состава.
Показанные глубины и гильзы относятся к соответствующему диаметру элемента; не выбирать их только по объёму картриджа.
Предусмотренная схема одностраничной IFU
| Основание, °C | Рабочее время | Отверждение |
|---|---|---|
| 0…+4 | 45 мин | 180 мин |
| +5…+9 | 25 мин | 120 мин |
| +10…+19 | 15 мин | 100 мин |
| +20…+34 | 6 мин | 45 мин |
| +35…+40 | 2 мин | 20 мин |
Отрицательная температура установки не предусмотрена.
Инструкция и помощь
Русский справочник для этой серии — во вкладке «Документы».
Открыть документы товараПодбор и комплектация · HIT-1
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Сначала выберите анкерную систему
Состав, шпилька или арматура, смеситель и при необходимости сетчатая гильза образуют одну систему. Одинаковый объём картриджа не означает одинаковую прочность, допуск основания или время выдержки.
Что измерить в вашем узле
Определите диаметр резьбы, толщину прикрепляемой детали, требуемую заделку и свободную резьбу для шайбы с гайкой. Проверьте толщину несущего основания, расстояния до края и между анкерами. Штукатурку, утеплитель и пустоту не включают в заделку.
Условия отверстия и температура
Различайте сухое, влажное и заполненное водой отверстие; ударное и алмазное сверление также требуют разных допусков. Для пустотелой кладки проверяют точный блок и совместимую гильзу. Ни один из этих режимов не следует из слова «химический».
Измерьте температуру основания, а не только воздуха. По таблице выбранного состава проверьте время на установку и выдержку до нагрузки; зимнее исполнение не отменяет очистку отверстия.
Комплекты

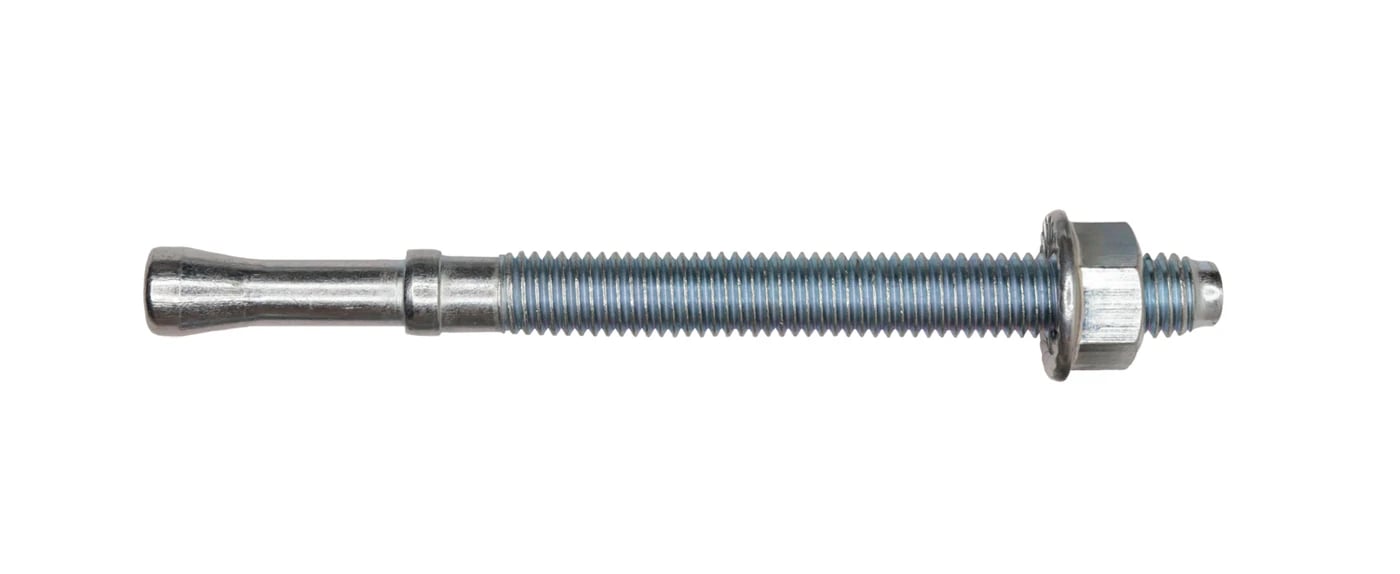

Анкерная шпилька GRAF SKA
SKA — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь.

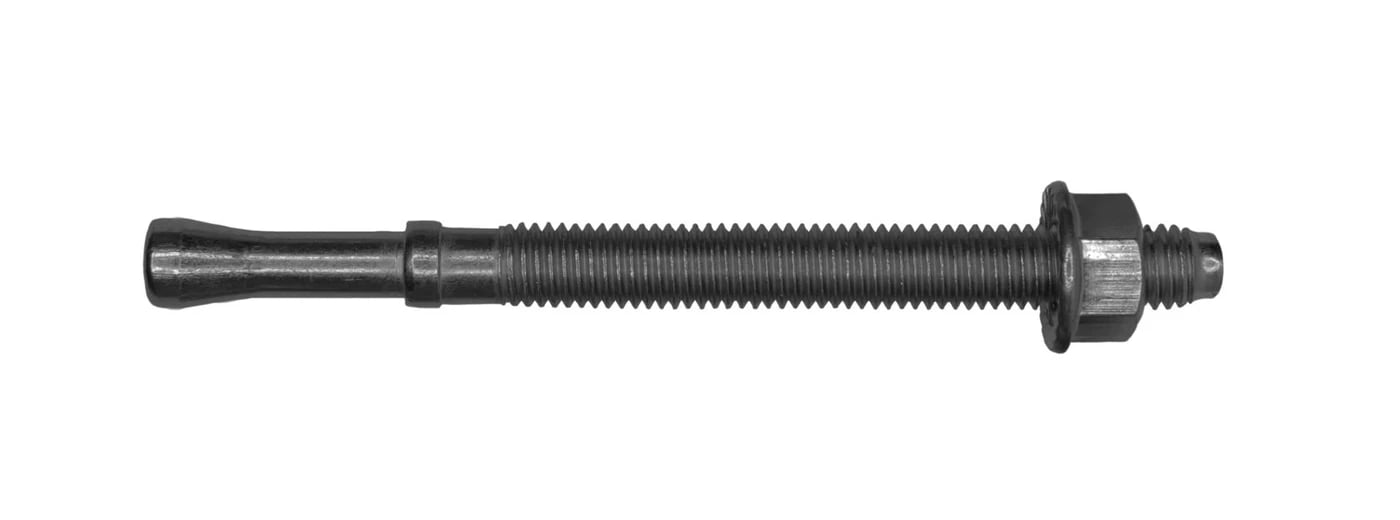

Анкерная шпилька GRAF SKA-F
SKA-F — резьбовая шпилька для крепления конструкций с помощью химического анкера. Её вклеивают в основание, затем на выступающую резьбу устанавливают кронштейн, опорную пластину или другую деталь. SKA-F рассчитана на применение снаружи зданий.
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Инъекционный химический анкер Hilti HIT-1
Инъекционный химический анкер Hilti HIT-1 — изделие для анкеровки в бетоне и кладке из жёсткого картриджа.
Двухкомпонентный инъекционный состав в жёстком картридже 300 мл для предусмотренных креплений в полнотелом основании и в пустотелой кладке с HIT-SC.
