Анкер-шуруп GRAF HUS 10×100 мм

Обозначение: 10×100 мм
Диаметр анкера
Длина
Покрытие
Цинковое
Анкер-шуруп GRAF HUSHUS 10×100 мм
Розничная цена
119,07 ₽
За шт · с НДС
Наличие: в наличии
Количество изделий

Склад и получение

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

СамовывозЗавтра, 18 ноября с 08:00

Доставка на объект — время и стоимость согласуем по адресу.

Все способы получения

Самовывоз со склада

Завтра, 18 ноября с 08:00

Готов к выдаче со склада

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 22:08 МСК

Доставка на объект

19 ноября

Время и стоимость согласуем по адресу

Экспресс-доставка

Завтра, 18 ноября

Дежурное авто — по согласованию

Применение

HUS крепит металлические опоры, оборудование, лифтовые направляющие и стойки ограждений. Его используют также для временных конструкций, которые затем нужно снять.

Основание

Каталог GRAF за май 2025 года содержит данные HUS для бетона B25 с трещинами и без трещин. Природный камень и кирпич перечислены как основания, но бетонные нагрузки на них не переносят. HUS и HUS II — разные серии: размеры и разрешения HUS II нельзя автоматически использовать для HUS.

Монтаж

  1. 1

    Подготовить отверстие

    Рабочая часть бура показана в бетоне. Диаметр, глубину и режим сверления выбирают для этой системы и исполнения.

  2. 2

    Очистить стенки

    Используйте подходящий ёршик, если он предусмотрен последовательностью очистки выбранной системы.

  3. 3

    Удалить буровую пыль

    На кадре показан ручной насос. Способ удаления пыли, число повторений и допустимость вакуумного бурения — в порядке установки этой серии.

Порядок установки HUS

  1. Выберите точный размер HUS по каталогу. Диаметр и глубина отверстия для выбранного размера приведены ниже.
  2. Просверлите отверстие и очистите его по инструкции производителя.
  3. Вверните анкер через закрепляемую деталь предусмотренным инструментом до посадки головки. Не принимайте характеристику гайковёрта за момент установки анкера.
  4. Проверьте опирание детали и глубину установки. Для временного крепления обеспечьте доступ к головке для демонтажа.

Размеры и параметры для 10×100 мм

  1. ГоловкаПрижимает закрепляемую деталь
  2. РезьбаЗацепляется за стенки отверстия
  3. ОснованиеНа примере показан бетон

Как работает крепление

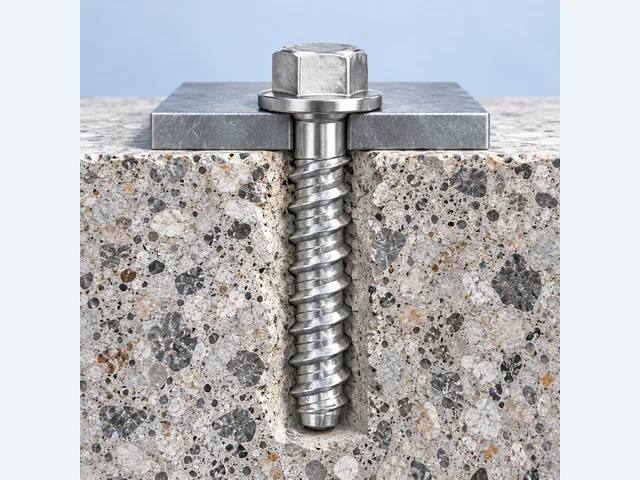

Анкер-шуруп вворачивается в подготовленное отверстие и своей резьбой зацепляется за основание. Шестигранная головка прижимает прикрепляемую деталь.

Разобрать свой узел: Анкерное крепление к бетону

Параметры выбранного артикула

Диаметр резьбы (d₁)
12 мм
Общая длина анкера (L)
100 мм
Диаметр отверстия под бур (d₀)
10 мм
Минимальная глубина отверстия (h₁)
80 мм
Эффективная глубина установки (hₑₓ)
65 мм
Толщина закрепляемой детали (tfix) — до
35 мм
Диаметр отверстия в закрепляемой детали (df)
14 мм
Размер под ключ (SW)
SW 15

Параметры приведены по каталогу GRAF за май 2025 года, страницы 8–9.

HUS устанавливают без отдельной распорной гильзы. Не заменяйте момент установки анкера паспортной характеристикой ударного гайковёрта.

Открыть документы товара

Как выбрать исполнение

Для подбора сверьте диаметр отверстия, глубину, толщину детали и размер головки. Пример: у HUS 10×100 по каталогу мая 2025 года отверстие 10 мм, его минимальная глубина 80 мм, эффективная глубина 65 мм, толщина детали до 35 мм. Пластина 30 мм без зазора проходит по толщине; пластина 40 мм — нет. Для 40 мм можно рассмотреть HUS 10×120 с табличной толщиной 55 мм, затем проверить нагрузку, основание и расстояния.

Контроль перед нагрузкой

  • Проверьте диаметр и глубину отверстия для выбранного размера.
  • Убедитесь в правильном положении анкера и опирании детали.
  • Проверьте затяжку и предусмотренные расстояния до края и между креплениями.

Вопросы по монтажу

Нужна ли распорная гильза?

Нет. Рабочая резьба зацепляется за подготовленное основание.

Можно ли снять закреплённую деталь?

При предусмотренном временном применении анкер вывинчивают. Это не разрешает автоматически повторное использование анкера или отверстия.

Можно ли принять мощность гайковёрта за момент затяжки?

Нет. Характеристика инструмента и установленный производителем режим анкера — разные параметры.

Комплекты

Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.

Подбор

Подготовить комплект под вашу задачу

Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.

Запросить подбор

Подбор и комплектация · HUS

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Геометрия соединения

Измерьте толщину прикрепляемой детали и несущего основания, расстояния до края и между отверстиями. Заделка считается в несущем материале: отделку, воздушный зазор и пустоту не включают в неё. Длина изделия, глубина отверстия h₁ и эффективная заделка hef — разные размеры.

Способ закрепления

Резьба анкера-шурупа закрепляется в подготовленном отверстии. Подберите бур, глубину и способ завинчивания именно для этой серии; не устанавливайте по правилам распорного анкера. Повторное использование допустимо только при отдельном подтверждении.

Нагрузка и среда эксплуатации

Для расчёта нужны усилия растяжения и среза, в том числе их совместное действие. Если в проекте есть требования по огню, сейсмике или динамическим нагрузкам, учитывайте их при выборе системы. Материал и покрытие выбирают по влажности и агрессивности среды; коррозионную стойкость по внешнему виду крепежа определить нельзя.

Посмотреть отверстие, заделку и режим установки →

Анкер-шуруп GRAF HUS

HUS крепит металлические опоры, оборудование, лифтовые направляющие и стойки ограждений. Его используют также для временных конструкций, которые затем нужно снять.

Как работает крепление

Анкер-шуруп вворачивается в подготовленное отверстие и своей резьбой зацепляется за основание. Шестигранная головка прижимает прикрепляемую деталь.

Выбранное исполнение

Диаметр 10 мм · длина 100 мм · Цинковое.

Артикул: 756809639241.

Применение и выбор

Каталог GRAF за май 2025 года содержит данные HUS для бетона B25 с трещинами и без трещин. Природный камень и кирпич перечислены как основания, но бетонные нагрузки на них не переносят. HUS и HUS II — разные серии: размеры и разрешения HUS II нельзя автоматически использовать для HUS.

Для подбора сверьте диаметр отверстия, глубину, толщину детали и размер головки. Пример: у HUS 10×100 по каталогу мая 2025 года отверстие 10 мм, его минимальная глубина 80 мм, эффективная глубина 65 мм, толщина детали до 35 мм. Пластина 30 мм без зазора проходит по толщине; пластина 40 мм — нет. Для 40 мм можно рассмотреть HUS 10×120 с табличной толщиной 55 мм, затем проверить нагрузку, основание и расстояния.
