Саморезы для сэндвич-панелей / SD W SPSD W SP Винт самонарезающий с шайбой и прокладкой EPDM 6,4 / 7×100 мм
- Материал
- Закалённая углеродистая сталь
- Покрытие
- MagniSilver
- Фасовка
- 100 шт
Самовывоз со склада
Завтра, 8 октября с 08:00Сборка — к следующему рабочему дню
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 06:13 МСК
Доставка на объект
Завтра, 8 октябряВремя и стоимость согласуем по адресу
Экспресс-доставка
Срок уточним при заказеДежурное авто — по согласованию
SD W SP
SD W SP закрепляет сэндвич-панель на деревянной либо бетонной опоре. Это самонарезающая система с двойной резьбой, отличающаяся по наконечнику и подготовке основания от сверлящих SD 6 SP и SD 12 SP.
Крепление сэндвич-панели через обе обшивки и утеплитель к несущей опоре.
Характеристики
- Диаметр изделия
- 6,4 / 7 мм
- Длина
- 100 мм
- Материал
- Закалённая углеродистая сталь
- Покрытие
- MagniSilver
- Фасовка
- 100 шт
- Основание / допуск
- Бетон; Дерево
- Артикул
- P150100AMS
- Стойкость в соляном тумане
- 1000 ч (заявлено для серии)
- Заявленный срок службы
- Не менее 50 лет заявлено в описании серии; срок для конкретного узла требует подтверждения
- Защита от контактной коррозии
- Защита от контактной коррозии заявлена для серии
- Шлиц / привод
- SW8
- Полезная длина t fix , мм
- 40–65
- Длина винта L, мм
- 100
- Диаметр винта d 1 / d 2 , мм
- 6,4 / 7,0
- Бренд
- FASTY
Для FASTY SD W SP подготовлены 9 исполнения. Параметры выбранного артикула приведены в таблице этой карточки с единицами. Диаметр изделия, диаметр отверстия, глубина установки и толщина закрепляемой детали сохраняются раздельно.
Вопросы по характеристикам
Длина самореза и допустимая толщина панели — разные данные. Длину выбирают вместе с опорой и рабочими участками резьбы.
Где применять и как выбрать
- Основание
- Бетон; Дерево
- Выбор исполнения
- Раздельно измерить толщину закрепляемой детали/панели и металлический пакет на пути наконечника; выбрать точную длину по tfix/MT и назначению опоры. Проверить способность наконечника и минимальную толщину опоры. Конструкцию головки, шайбы и EPDM взять именно этого исполнения, не соседней серии.
Порядок установки и разрез меняются вместе с основанием.
Как установить
Идентифицировать систему, исполнение шайбы и длину; сопоставить толщину детали или панели с точной строкой, не вычислять её как L минус заделка.
Установить и удерживать деталь или панель в проектном положении; проверить место отверстия относительно края, арматуры и швов.
Просверлить бетон перпендикулярно поверхности: диаметр и глубина приведены ниже для конкретного оценённого основания. Винт бетон не сверлит.
Удалить продукты сверления и обеспечить свободное прохождение винта через закрепляемую деталь.
Ввести винт по оси отверстия и вращать шуруповёртом с ограничением момента, без удара; резьба нарезает ответный профиль в бетоне.
Остановить затяжку при правильной опоре головки и посадке EPDM под шайбой без выдавливания прокладки.
Проверить соосность, прилегание детали и сохранность головки; не принимать сорванную резьбу или прокручивающийся винт как установленный.

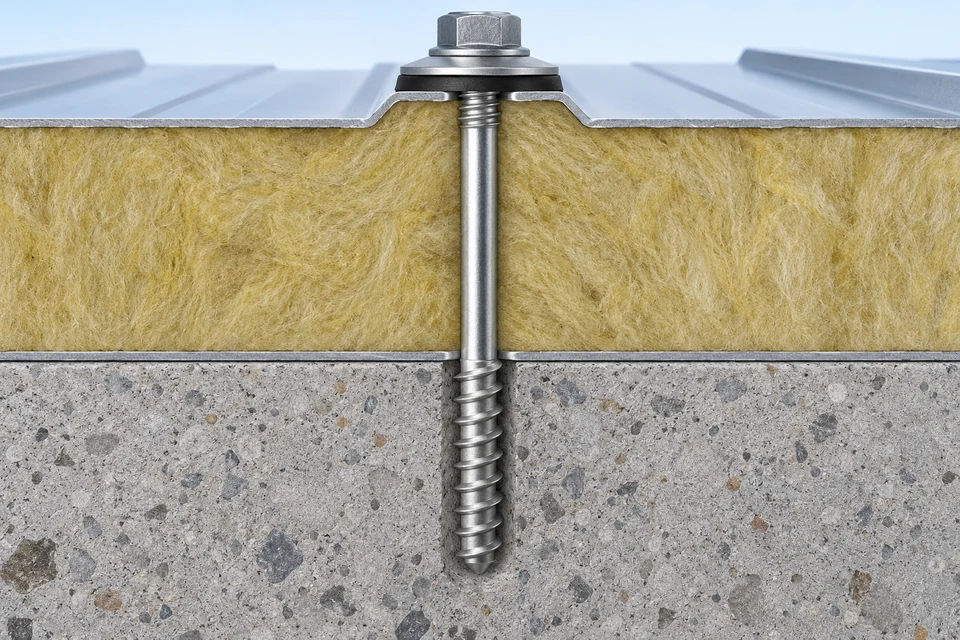

Как работает узел
Резьба HiLo нарезает ответный профиль в подготовленном бетонном отверстии. Наконечник не сверлит бетон. У панельного винта нижняя резьба закрепляет опору, верхняя поддерживает наружную обшивку.
- 1головка и стержень винта
- 2закрепляемый лист или наружная обшивка
- 3опора
- 4отдельная шайба (сталь)
- 5прокладка EPDM под шайбой
- 6нижняя обшивка панели
- 7утеплитель
- 8верхняя опорная резьба
Условия применения
Размеры края, шага, толщины основания и глубины относятся к оценённому узлу, а не к номинальной длине винта.
Верхняя и нижняя резьбы выполняют разные функции; утеплитель не заменяет несущую опору. Диапазон панели выбирают по длине.
Связаться с инженеромПараметры установки · 100 мм
Инженер Технорум поможет подобрать параметры отверстия и установки для вашего основания и нагрузки.
Все характеристики исполненияКонтроль и ошибки монтажа
- вращать винт ударным инструментом
- делать отверстие по диаметру наружной резьбы
- приравнивать L−tfix к hef
- наследовать параметры другого бренда
Подбор и комплектация · SD W SP
Бетон
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для бетонной опоры используют указанную для неё резьбу и предварительное отверстие. Режим для стальной опоры не переносится на бетон; глубину и диаметр сверления смотрите для выбранного метода.
Как выбрать длину
Сложите толщину панели, зазоры и требуемый выход/зацепление в несущей опоре. Сопоставьте положение опорной резьбы и шайбы с панелью. Металл, древесина и бетон требуют своего способа установки.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Дерево
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Основание и рабочий наконечник
Для деревянной опоры проверьте породу/состояние древесины и рабочую глубину ввинчивания. Длину, проходящую через отделку или панель, не считают рабочим зацеплением в опоре.
Как выбрать длину
Сложите толщину панели, зазоры и требуемый выход/зацепление в несущей опоре. Сопоставьте положение опорной резьбы и шайбы с панелью. Металл, древесина и бетон требуют своего способа установки.
Головка, шайба и защита
Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
SD W SP Винт самонарезающий с шайбой и прокладкой EPDM
SD W SP закрепляет сэндвич-панель на деревянной либо бетонной опоре. Это самонарезающая система с двойной резьбой, отличающаяся по наконечнику и подготовке основания от сверлящих SD 6 SP и SD 12 SP.
Крепление сэндвич-панели через обе обшивки и утеплитель к несущей опоре.
Остроконечная нижняя часть с резьбой Hi-Lo работает в основании; в бетоне ей требуется подготовленное отверстие. Верхняя резьбовая зона взаимодействует с наружной обшивкой панели, а шестигранная головка передаёт прижим через алюминиевую шайбу с EPDM.
При подборе FASTY SD W SP сопоставляют: Тип и толщина панели, материал и толщина опоры, диапазон сверла, шайба и уплотнение, схема крепления по проекту.
Длина самореза и допустимая толщина панели — разные данные. Длину выбирают вместе с опорой и рабочими участками резьбы.
Защитное покрытие: MagniSilver.
Для покрытия данной серии заявлена стойкость в соляном тумане: 1000 ч (заявлено для серии).
Для серии заявлен срок службы: Не менее 50 лет заявлено в описании серии; срок для конкретного узла требует подтверждения.
Защита от контактной коррозии заявлена для серии.
Наружная обшивка, сердечник, внутренняя обшивка и опора. Шайба и уплотнение работают у наружной поверхности панели.
Резьба HiLo нарезает ответный профиль в подготовленном бетонном отверстии. Наконечник не сверлит бетон. У панельного винта нижняя резьба закрепляет опору, верхняя поддерживает наружную обшивку.
Резьба HiLo нарезает ответный профиль в древесной опоре.
Выбранное исполнение
Исполнение 100 мм: Диаметры резьбовых зон — 6,4 / 7 мм; длина — 100 мм; материал — Закалённая углеродистая сталь; покрытие — MagniSilver; фасовка — 100 шт.
Артикул выбранного исполнения — P150100AMS.
Применение и выбор
В карточке серии перечислены основания: Бетон, Дерево. Применимость к точному исполнению проверяется отдельно от перечня материалов серии.
FASTY SD W SP: Тип и толщина панели, материал и толщина опоры, диапазон сверла, шайба и уплотнение, схема крепления по проекту.
Раздельно измерить толщину закрепляемой детали/панели и металлический пакет на пути наконечника; выбрать точную длину по tfix/MT и назначению опоры. Проверить способность наконечника и минимальную толщину опоры. Конструкцию головки, шайбы и EPDM взять именно этого исполнения, не соседней серии.
Размеры края, шага, толщины основания и глубины относятся к оценённому узлу, а не к номинальной длине винта.
Верхняя и нижняя резьбы выполняют разные функции; утеплитель не заменяет несущую опору. Диапазон панели выбирают по длине.
Заделка относится к рабочей резьбе в древесине, а не к полной длине или толщине панели.
