Саморезы по металлу / SD 8

SD 8 Винт самосверлящий с шайбой и прокладкой EPDM 5,5 × 24 мм

Артикул: P15055240AMS

SD 85,5 × 24 мм

Общий вид серии

Диаметр изделия

5,5 мм

Длина

24 мм

Фасовка

250 шт

Материал: Закалённая углеродистая сталь
Покрытие: MagniSilver
Фасовка: 250 шт

Розничная цена

? ₽

Цену подтвердим в счёте

Наличие:?

Количество изделий

Подобрать с инженеромУзел, аналоги и документы

Самовывоз со склада

Завтра, 8 октября с 08:00

Сборка — к следующему рабочему дню

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 06:13 МСК

Доставка на объект

Завтра, 8 октября

Время и стоимость согласуем по адресу

Экспресс-доставка

Срок уточним при заказе

Дежурное авто — по согласованию

SD 8

SD 8 с шайбой используется для листа на стальной опоре с уплотнением в месте крепления. В отличие от SD 8 без шайбы прижим распределяется через отдельный элемент с EPDM.

Крепление листовой детали к стальной опоре сверлящим винтом.

Характеристики

Диаметр изделия: 5,5 мм
Длина: 24 мм
Материал: Закалённая углеродистая сталь
Покрытие: MagniSilver
Фасовка: 250 шт
Основание / допуск: Металл
Артикул: P15055240AMS
Стойкость в соляном тумане: 1000 ч (заявлено для серии)
Заявленный срок службы: Не менее 50 лет заявлено в описании серии; срок для конкретного узла требует подтверждения
Защита от контактной коррозии: Защита от контактной коррозии заявлена для серии
Шлиц / привод: SW8
Полезная длина t fix , мм: 6
Диаметр винта d 0 , мм: 5,5
Длина винта L, мм: 24
Бренд: FASTY

Для FASTY SD 8 подготовлены 1 исполнения. Параметры выбранного артикула приведены в таблице этой карточки с единицами. Диаметр изделия, диаметр отверстия, глубина установки и толщина закрепляемой детали сохраняются раздельно.

Где применять и как выбрать

Основание: Металл
Выбор исполнения: Раздельно измерить толщину закрепляемой детали/панели и металлический пакет на пути наконечника; выбрать точную длину по tfix/MT и назначению опоры. Проверить способность наконечника и минимальную толщину опоры. Конструкцию головки, шайбы и EPDM взять именно этого исполнения, не соседней серии.

Как установить

Выбрать точное исполнение по толщине листа, толщине опоры, способности наконечника и длине; FH, без шайбы и EPDM не объединять.
Установить и удерживать соединяемые листы на опоре без неучтённого зазора.
Подобрать насадку под головку и шуруповёрт с контролем момента; установить режим именно этой системы.
Расположить винт перпендикулярно узлу и удерживать соосно; сверлящий наконечник проходит допустимый металлический пакет.
Продолжить вращение, чтобы крепёжная резьба вошла в несущую опору.
Завершить посадку шайбы с EPDM без выдавливания уплотнения.
Проверить прямое положение, прилегание и отсутствие прокручивания; для FASTY в стальной конструкции проверить выход минимум двух витков поТС7400.

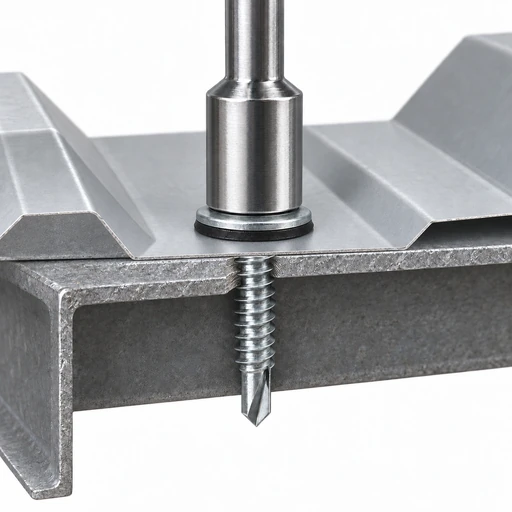

1. Держать насадку по оси винта
Пример крепления металлического листа к стальной опоре: торцевая насадка идёт перпендикулярно, шайба прилегает ровно, уплотнение EPDM не перетянуто.

Как работает узел

Самосверлящий винт в стальной опоре — технический разрез Технорум — **Самосверлящий винт в стальной опоре**

Сверлящий конец удаляет металл из отверстия; следующая за ним резьба формирует ответную резьбу в стальной опоре и прижимает деталь головкой. Работа наконечника и удержание резьбой — разные стадии.

1головка и стержень винта
2закрепляемый лист или наружная обшивка
3опора
4отдельная шайба (сталь)
5прокладка EPDM под шайбой

Условия применения

Не превышать способность точного наконечника по сумме просверливаемых металлических слоёв. Минимальная толщина опоры, длина сверла и tfix — отдельные поля.

Настройте шуруповёрт под конкретный саморез и основание. После пробного крепления проверьте посадку головки и шайбы.

Связаться с инженером

Параметры установки · 5,5 × 24 мм

Инженер Технорум поможет подобрать параметры отверстия и установки для вашего основания и нагрузки.

Все характеристики исполнения

Контроль и ошибки монтажа

путать номинальное имя SD12 с пределом12мм
переносить FH на EPDM
учитывать только опору без обшивки в сверлимом пакете
считать3мм зазором сжатия утеплителя

Вопросы по монтажу

Номер серии не является универсальным моментом затяжки. Толщину закрепляемого листа и толщину опоры проверяют отдельно.

Подбор и комплектация · SD 8

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Основание и рабочий наконечник

Для сверлящего наконечника суммируют толщины металла, которые он должен пройти. Номер сверла и длина самореза не заменяют подтверждённый диапазон сверления. Остроконечный саморез для нахлёста не подменяет сверлящий крепёж к толстой опоре.

Как выбрать длину

Учтите толщину прикрепляемого пакета, шайбы и требуемое зацепление резьбы в опоре. Увеличение длины не увеличивает автоматически допустимую толщину сверления.

Головка, шайба и защита

Привод биты должен совпадать с головкой выбранного исполнения. Для уплотняющей шайбы проверьте материал уплотнения и ровную посадку без чрезмерного сжатия; крепёж без уплотнения не становится герметичным от затяжки. Покрытие подбирают под влажность и агрессивность среды.

Посмотреть отверстие, заделку и режим установки →

Комплекты

Подготовить комплект под вашу задачу

Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.

Запросить комплектацию

Варианты замены

Альтернативы — в личном кабинете

Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.

Зарегистрироваться

SD 8 Винт самосверлящий с шайбой и прокладкой EPDM

Крепление листовой детали к стальной опоре сверлящим винтом.

Сверлящая рабочая часть проходит профиль, затем мелкая резьба закрепляется в металле. Под шестигранной головкой установлена алюминиевая шайба; её прокладка прилегает к листу и является частью выбранного исполнения.

При подборе FASTY SD 8 сопоставляют: Толщина опоры и листа, рабочий диапазон сверла, головка и привод, шайба, покрытие и условия эксплуатации.

Защитное покрытие: MagniSilver.

Для покрытия данной серии заявлена стойкость в соляном тумане: 1000 ч (заявлено для серии).

Для серии заявлен срок службы: Не менее 50 лет заявлено в описании серии; срок для конкретного узла требует подтверждения.

Защита от контактной коррозии заявлена для серии.

Закрепляемый лист, головка или шайба, опорный элемент и рабочая резьба. Прокладка присутствует только у соответствующего исполнения.

Выбранное исполнение

Исполнение 5,5 × 24 мм: Диаметр изделия — 5,5 мм; длина — 24 мм; материал — Закалённая углеродистая сталь; покрытие — MagniSilver; фасовка — 250 шт.

Артикул выбранного исполнения — P15055240AMS.

Применение и выбор

В карточке серии перечислены основания: Металл. Применимость к точному исполнению проверяется отдельно от перечня материалов серии.

FASTY SD 8: Толщина опоры и листа, рабочий диапазон сверла, головка и привод, шайба, покрытие и условия эксплуатации.

Раздельно измерить толщину закрепляемой детали/панели и металлический пакет на пути наконечника; выбрать точную длину по tfix/MT и назначению опоры. Проверить способность наконечника и минимальную толщину опоры. Конструкцию головки, шайбы и EPDM взять именно этого исполнения, не соседней серии.
