Заклёпки с винтом / СтальСталь Заклепка с винтом, цилиндрический бортик 0370005015
- Покрытие
- Цинковое
- Фасовка
- 500 шт
Самовывоз со склада
Завтра, 8 октября с 08:00Сборка — к следующему рабочему дню
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 06:14 МСК
Доставка на объект
Завтра, 8 октябряВремя и стоимость согласуем по адресу
Экспресс-доставка
Срок уточним при заказеДежурное авто — по согласованию
Сталь
Сталь для соединения с наружной резьбой. Размер, фасовку и монтажные параметры выбирают в карточке конкретного исполнения.
Создание наружной резьбовой шпильки на тонком листе для последующего крепления детали отдельной гайкой. Обратная сторона листа после установки недоступна для удержания обычного болта.
Характеристики
- Покрытие
- Цинковое
- Фасовка
- 500 шт
- Основание / допуск
- Металл
- Артикул
- 0370005015
- Покрытый элемент
- Корпус заклёпки
- Наруж. резьба D, мм
- М5
- Диаметр и Длина d 1 x L, мм
- 6,95 x 11,0
- Диаметр сверла, мм
- 7,1
- Диаметр и толщина бортика d 2 x K, мм
- 10,0 x 1,0
- Длина шпильки L 1 , мм
- 15,0
- Толщина пакета материалов E, мм
- 0,5–3,0
- Бренд
- BRALO
Для BRALO Сталь подготовлены 6 исполнения. Параметры выбранного артикула приведены в таблице этой карточки с единицами. Диаметр изделия, диаметр отверстия, глубина установки и толщина закрепляемой детали сохраняются раздельно.
Где применять и как выбрать
- Основание
- Металл
- Выбор исполнения
- Отдельно выбрать наружную резьбу, выступающую длину шпильки, диаметр и длину гильзы, отверстие и захват E. Комплект установки должен работать с наружной шпилькой; оправка обычной заклёпочной гайки не является заменой.
Как установить
Выбрать заклёпку-винт по резьбе, корпусу, бортику и диапазону толщины листа.
Подготовить круглое отверстие по чертежу точного артикула; удалить заусенцы.
Установить специальный комплект для наружной шпильки; обычную оправку для внутренней резьбы не использовать.
Навернуть установочную муфту на наружную резьбу без перекоса.
Посадить бортик в отверстие до опоры и удерживать инструмент по оси корпуса.
Выполнить тяговый ход: гильза образует замыкающую часть за листом; рабочий ход определяется гайкой и толщиной листа, не полной длиной корпуса.
Вывернуть установочную муфту со шпильки.
Проверить фиксацию без прокручивания, посадку бортика и сохранность наружной резьбы; навешиваемую деталь крепить отдельной гайкой.

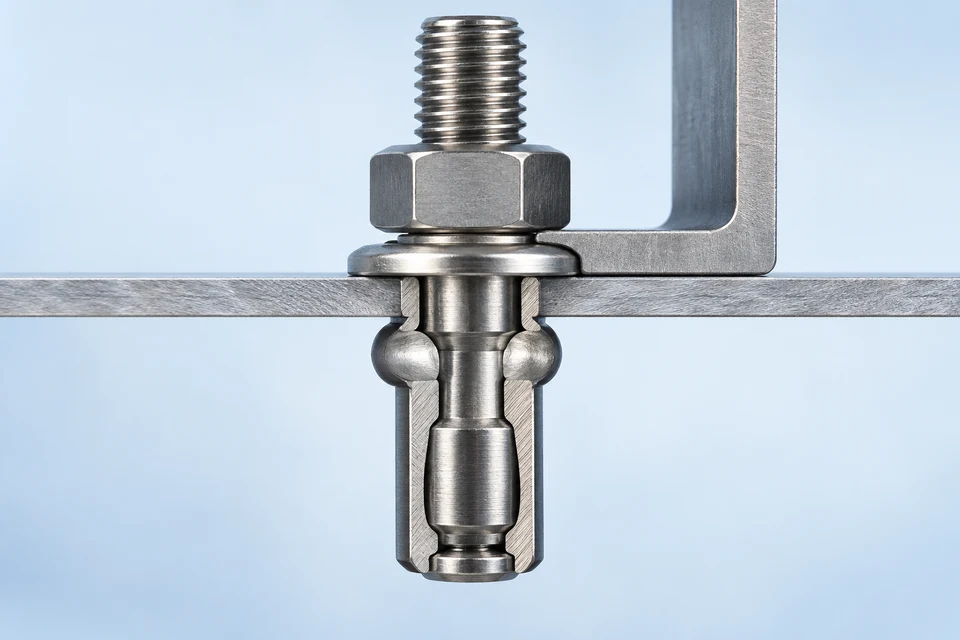

Как работает узел
Специальная установочная муфта тянет наружную шпильку относительно опорного наконечника. Гильза складывается за листом, а наружная резьба остаётся для крепления навешиваемой детали гайкой. Обрываемого стержня здесь нет.
- 1лист
- 2гильза
- 3бортик
- 4наружная шпилька
- 5установочная резьбовая муфта
Условия применения
Диаметр корпуса, размер отверстия, длину и диапазон захвата проверяют отдельно для выбранного артикула.
Связаться с инженеромПараметры установки · 0370005015
Инженер Технорум поможет подобрать параметры отверстия и установки для вашего основания и нагрузки.
Все характеристики исполненияКонтроль и ошибки монтажа
- установить вытяжным захватом вместо резьбовой оправки
- оборвать установочную оправку
- путать размерM с отверстием
Подбор и комплектация · Сталь
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Толщина пакета и отверстие
Измерьте толщину листа в месте установки: она должна входить в диапазон обжима выбранной заклёпки. Резьба M и диаметр монтажного отверстия не равны; отверстие и форму корпуса сопоставляют отдельно.
Форма корпуса и головки
Для круглого корпуса особенно важны диаметр отверстия и правильный обжим, чтобы втулка не проворачивалась. Головку выбирают по доступному месту и опоре на лист; потайная головка требует подходящего зенкования.
Длину ответного винта сопоставьте с толщиной прикрепляемой детали и полезной резьбой. Для заклёпки-шпильки отдельно проверьте длину свободной резьбы под гайку.
Материал и установка
Материал втулки и ответного крепежа сопоставьте с металлом листа и средой эксплуатации. Оправка должна соответствовать резьбе; чрезмерный ход повреждает втулку и лист, недостаточный не формирует надёжный буртик.
Вопросы по подбору и комплектации
Обозначение наружной резьбы не заменяет проверку диаметра корпуса и допустимого диапазона толщин листа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Сталь Заклепка с винтом, цилиндрический бортик
Сталь для соединения с наружной резьбой. Размер, фасовку и монтажные параметры выбирают в карточке конкретного исполнения.
Создание наружной резьбовой шпильки на тонком листе для последующего крепления детали отдельной гайкой. Обратная сторона листа после установки недоступна для удержания обычного болта.
Точка крепления с наружной резьбой в листовой детали.
При подборе BRALO Сталь сопоставляют: Резьба, диапазон толщин листа, размеры корпуса, длина выступающего резьбового элемента и материал.
Обозначение наружной резьбы не заменяет проверку диаметра корпуса и допустимого диапазона толщин листа.
Защитное покрытие: Цинковое. Корпус заклёпки.
Заклёпочная часть удерживается в листе, а наружная резьба служит для присоединения следующего элемента.
Заклёпочный корпус в листе и наружная резьба вне листа; присоединяемые гайку и деталь рассматривают отдельно.
Специальная установочная муфта тянет наружную шпильку относительно опорного наконечника. Гильза складывается за листом, а наружная резьба остаётся для крепления навешиваемой детали гайкой. Обрываемого стержня здесь нет.
Выбранное исполнение
Исполнение 0370005015: покрытие — Цинковое; фасовка — 500 шт.
Артикул выбранного исполнения — 0370005015.
Применение и выбор
В карточке серии перечислены основания: Металл. Применимость к точному исполнению проверяется отдельно от перечня материалов серии.
BRALO Сталь: Резьба, диапазон толщин листа, размеры корпуса, длина выступающего резьбового элемента и материал.
Отдельно выбрать наружную резьбу, выступающую длину шпильки, диаметр и длину гильзы, отверстие и захват E. Комплект установки должен работать с наружной шпилькой; оправка обычной заклёпочной гайки не является заменой.
Диаметр корпуса, размер отверстия, длину и диапазон захвата проверяют отдельно для выбранного артикула.
