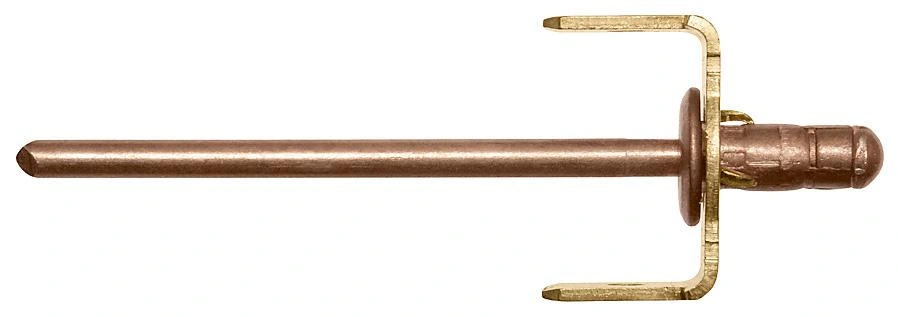

Вытяжные заклёпки / Латунь/МедьЛатунь/Медь Заклепка-клемма заземляющая, прямоугольная, двухклеммная 3,8 × 8 мм
- Материал
- Латунь / медь
- Фасовка
- 250 шт
Самовывоз со склада
Завтра, 8 октября с 08:00Сборка — к следующему рабочему дню
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 06:16 МСК
Доставка на объект
Завтра, 8 октябряВремя и стоимость согласуем по адресу
Экспресс-доставка
Срок уточним при заказеДежурное авто — по согласованию
Латунь/Медь
Латунь/Медь для неразъёмного соединения листовых деталей. Материал исполнения: Латунь / медь. Размер, фасовку и монтажные параметры выбирают в карточке конкретного исполнения.
Создание клёпаного контактного места для присоединения проводника; силовую фиксацию и электрический контакт проверяют как разные функции узла.
Характеристики
- Диаметр изделия
- 3,8 мм
- Длина
- 8 мм
- Материал
- Латунь / медь
- Фасовка
- 250 шт
- Основание / допуск
- Металл
- Артикул
- 01920003808
- Диаметр сверла, мм
- 5,2
- Толщина пакета материалов E, мм
- 2,1
- Диаметр d 1 , мм
- 3,8
- Длина L, мм
- 8,0
- Тип заклепки
- Заклепка-клемма
- Материал заклепки
- Латунь / медь
- Ширина, длина и толщина клеммы A x B x C, мм
- 6,3 x 7,8 x 0,8
- Бренд
- BRALO
Для BRALO Латунь/Медь подготовлены 1 исполнения. Параметры выбранного артикула приведены в таблице этой карточки с единицами. Диаметр изделия, диаметр отверстия, глубина установки и толщина закрепляемой детали сохраняются раздельно.
Где применять и как выбрать
- Основание
- Металл
- Выбор исполнения
- Измерить суммарную толщину соединяемых деталей и найти охватывающий её диапазон E. Затем выбрать диаметр гильзы, монтажное отверстие, материал гильзы/стержня и бортик; длина гильзы сама по себе не заменяет диапазон захвата. Наконечник и инструмент выбирают по этой конструкции и материалу, а не только диаметру.
Как установить
Измерить суммарный пакет деталей и выбрать точный артикул по его диапазону E, форме бортика и материалу.
Подготовить совпадающее отверстие размера точной строки; убрать заусенцы и зафиксировать детали.
Выбрать инструмент и наконечник по типу, диаметру и материалу заклёпки.
Ввести гильзу в отверстие до полного прилегания бортика; ввести вытяжной стержень в захват, наконечник поставить у бортика.
Установить заклёпку тягой стержня по оси: головка стержня формирует замыкающую часть за пакетом.
После обрыва удалить оторванный стержень через предусмотренный сборник инструмента.
Проверить прилегание бортика и деталей, отсутствие прокручивания, выпадения головки стержня и повреждения корпуса.
Как работает узел
Инструмент тянет стержень, его головка деформирует гильзу за соединяемым пакетом. После образования опоры стержень обрывается в предусмотренной зоне; гильза и удерживаемая головка стержня остаются в узле. Клеммная часть создаёт отдельное место контакта проводника, но токовую нагрузку всего узла эта геометрия не устанавливает.
- 1два соединяемых слоя
- 2гильза
- 3наружный бортик
- 4стержень вытяжной
Условия применения
Диаметр корпуса, размер отверстия, длину и диапазон захвата проверяют отдельно для выбранного артикула.
Для заклёпки-клеммы подбирают проводник и контактное соединение с учётом электрических параметров узла.
Связаться с инженеромПараметры установки · 3,8 × 8 мм
Инженер Технорум поможет подобрать параметры отверстия и установки для вашего основания и нагрузки.
Все характеристики исполненияКонтроль и ошибки монтажа
- сверлить по резьбе или размеру стержня
- ударять по обычному вытяжному стержню
- подменять стандартную заклёпку структурной по одному диаметру
- растягивать диапазон захвата по полной длине
Подбор и комплектация · Латунь/Медь
Проверка основания
Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».
Пакет деталей и длина заклёпки
Сложите толщины всех соединяемых листов, прокладок и подкладных шайб. Полученный пакет должен входить в рабочий диапазон выбранного исполнения. Общая длина заклёпки не равна диапазону толщин. Диаметр отверстия проверяйте отдельно.
Опора головки и обратная сторона
Для заклёпки-клеммы проверьте контакт с металлом, совместимый наконечник и исполнение провода. Само механическое соединение не подтверждает электрическое сопротивление и допустимый ток.
Материал и инструмент
Сопоставьте материалы корпуса, стержня и соединяемых деталей, особенно при наружной эксплуатации и контакте разных металлов. Насадка и усилие заклёпочника должны подходить этому диаметру и материалу.
Вопросы по подбору и комплектации
Длину выбирают по диапазону зажима E выбранного артикула. Увеличение длины само по себе не подтверждает правильную работу соединения.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Латунь/Медь Заклепка-клемма заземляющая, прямоугольная, двухклеммная
Латунь/Медь для неразъёмного соединения листовых деталей. Материал исполнения: Латунь / медь. Размер, фасовку и монтажные параметры выбирают в карточке конкретного исполнения.
Создание клёпаного контактного места для присоединения проводника; силовую фиксацию и электрический контакт проверяют как разные функции узла.
Одностороннее неразъёмное соединение листовых деталей.
При подборе BRALO Латунь/Медь сопоставляют: Толщина соединяемого пакета, диаметр гильзы и отверстия, форма бортика, материалы гильзы и стержня.
Длину выбирают по диапазону зажима E выбранного артикула. Увеличение длины само по себе не подтверждает правильную работу соединения.
Установочный инструмент вытягивает стержень и формирует замыкающую часть гильзы за соединяемым пакетом. Конструкция бортика и стержня зависит от исполнения.
Листы, наружный бортик, гильза в отверстии и замыкающая часть с обратной стороны.
Инструмент тянет стержень, его головка деформирует гильзу за соединяемым пакетом. После образования опоры стержень обрывается в предусмотренной зоне; гильза и удерживаемая головка стержня остаются в узле. Клеммная часть создаёт отдельное место контакта проводника, но токовую нагрузку всего узла эта геометрия не устанавливает.
Выбранное исполнение
Исполнение 3,8 × 8 мм: Диаметр изделия — 3,8 мм; длина — 8 мм; материал — Латунь / медь; фасовка — 250 шт.
Артикул выбранного исполнения — 01920003808.
Применение и выбор
В карточке серии перечислены основания: Металл. Применимость к точному исполнению проверяется отдельно от перечня материалов серии.
BRALO Латунь/Медь: Толщина соединяемого пакета, диаметр гильзы и отверстия, форма бортика, материалы гильзы и стержня.
Измерить суммарную толщину соединяемых деталей и найти охватывающий её диапазон E. Затем выбрать диаметр гильзы, монтажное отверстие, материал гильзы/стержня и бортик; длина гильзы сама по себе не заменяет диапазон захвата. Наконечник и инструмент выбирают по этой конструкции и материалу, а не только диаметру.
Диаметр корпуса, размер отверстия, длину и диапазон захвата проверяют отдельно для выбранного артикула.
Для заклёпки-клеммы подбирают проводник и контактное соединение с учётом электрических параметров узла.
