Комплектующие для анкеров / PFG ESSH BDZАнкерная гильза PFG ESSH BDZ ESSH 12
- Материал
- Сталь
- Покрытие
- Blackdized
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 12:22 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
PFG ESSH BDZ
Анкерная гильза для сборки распорного крепления с совместимым резьбовым элементом. Согласуйте резьбу, глубину захода, класс и материал ответной детали. Обозначение внутренней резьбы не означает наружный диаметр гильзы.
Характеристики
ESSH 12 · арт. 9640077524
- GTIN-13
- 8716247775244
- Страна производства
- Россия
- Размер
- M12
- Материал
- Сталь, blackdized
- Длина (мм)
- 80
- Глубина отверстия h1 (мм)
- 85
- Мин.глубина отверстия
- 85
- Момент затяжки
- 85
- Расчетная глубина анкеровки (Hnom)
- 80
Данные об анкере и параметры установки · 1 строк
| Размер | Общая длина, мм | Отверстие в прикрепляемом материале, мм | Диаметр сверла, мм | Мин.глубина сверления, мм | Мин.глубина анкеровки, мм | Эффективная глубина анкеровки, мм |
|---|---|---|---|---|---|---|
| М12 | 80 | 13 | 20 | 85 | 80 | 80 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Допустимые нагрузки в сжатом бетоне на вырыв и срез · 2 строк
| Материал основания | Тип нагрузки | Значение нагрузки |
|---|---|---|
| Сжатая зона бетона C20/25 | N Rec | 7,6 кН |
| Сжатая зона бетона C20/25 | V Rec | 19,3 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Где применяется
PFG ESSH BDZ — анкерная гильза для сборки распорного крепления с совместимым резьбовым элементом.
- Основание по каталогу серии
- Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона
Типовые задачи применения
- Монтаж датчиков движения, камер
- Дистанционный монтаж
- Для динамических и сейсмических нагрузок
- Электромонтаж
- Грузоподъемники
- Кабели и провода
- Кабельные каналы
- Лестницы
- Монтаж элементов интерьера и внутренней отделки
- Оборудование
- Ограждения
- Опорные плиты
- Опорные плиты колонн
- Опоры для труб
- Опоры трубопроводов
- Перила
- Подконструкции
- Промышленное применение
- Системы подъема для автомобилей
- Складские стеллажи
- Строительные леса
- Трубы вентиляционных каналов
- Вентиляция, кондиционирование и водопроводные крепления
- Внутренняя отделка
- Водосточные трубы
- Воздуховоды
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
Гильза расширяется при перемещении внутреннего распорного элемента. Отдельная гильза не является готовым узлом без подобранного болта или шпильки.

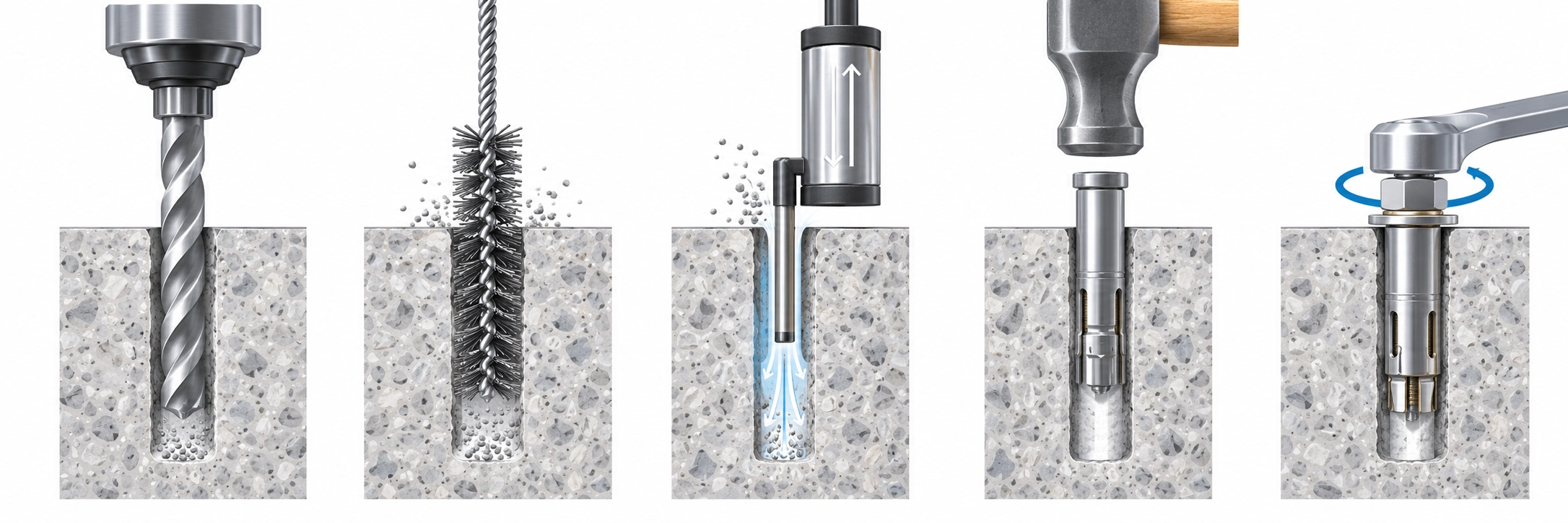

Порядок установки
Подготовить и очистить отверстие.
Установить гильзу на предусмотренную глубину.
Ввести совместимый резьбовой элемент с требуемым зацеплением.
Затянуть по параметрам полной системы.
Параметры выбранного исполнения
ESSH 12 · арт. 9640077524
- GTIN-13
- 8716247775244
- Страна производства
- Россия
- Размер
- M12
- Материал
- Сталь, blackdized
- Длина (мм)
- 80
- Глубина отверстия h1 (мм)
- 85
- Мин.глубина отверстия
- 85
- Момент затяжки
- 85
- Расчетная глубина анкеровки (Hnom)
- 80
Данные об анкере и параметры установки · 1 строк
| Размер | Общая длина, мм | Отверстие в прикрепляемом материале, мм | Диаметр сверла, мм | Мин.глубина сверления, мм | Мин.глубина анкеровки, мм | Эффективная глубина анкеровки, мм |
|---|---|---|---|---|---|---|
| М12 | 80 | 13 | 20 | 85 | 80 | 80 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Допустимые нагрузки в сжатом бетоне на вырыв и срез · 2 строк
| Материал основания | Тип нагрузки | Значение нагрузки |
|---|---|---|
| Сжатая зона бетона C20/25 | N Rec | 7,6 кН |
| Сжатая зона бетона C20/25 | V Rec | 19,3 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Контроль установки
Согласуйте резьбу, глубину захода, класс и материал ответной детали. Обозначение внутренней резьбы не означает наружный диаметр гильзы.
Подбор и помощь
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Обсудить узел с инженеромПодбор и комплектация · PFG ESSH BDZ
Выбранное исполнение
PFG ESSH BDZ · ESSH 12. Артикул производителя: 9640077524.
Что определяет выбор
Согласуйте резьбу, глубину захода, класс и материал ответной детали. Обозначение внутренней резьбы не означает наружный диаметр гильзы.
Что передать для комплектации
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Анкерная гильза PFG ESSH BDZ
PFG ESSH BDZ — анкерная гильза для сборки распорного крепления с совместимым резьбовым элементом.
Конструкция и работа
Гильза расширяется при перемещении внутреннего распорного элемента. Отдельная гильза не является готовым узлом без подобранного болта или шпильки.
Выбранное исполнение
ESSH 12. Артикул производителя: 9640077524.
Размер: M12.
Материал: Сталь, blackdized.
Длина (мм): 80.
Условия выбора
Согласуйте резьбу, глубину захода, класс и материал ответной детали. Обозначение внутренней резьбы не означает наружный диаметр гильзы.
Основания, указанные для серии: Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
