Анкерные болты / PFG CАнкер PFG C крюком-болтом оцинкованный HBF 10
- Материал
- Сталь
- Покрытие
- Цинковое
- Фасовка
- 10 шт
- Вес одного изделия
- 0,138 кг
Склад и получение
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
СамовывозСрок выдачи уточним при заказе
Доставка на объект — время и стоимость согласуем по адресу.
Все способы получения
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 12:22 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
Где применяется
PFG C — анкерная гильза с крюком для крепления съёмных петель и подвесных элементов.
- Основание по каталогу серии
- Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона
Типовые задачи применения
- Монтаж датчиков движения, камер
- Дистанционный монтаж
- Для динамических и сейсмических нагрузок
- Электромонтаж
- Грузоподъемники
- Кабели и провода
- Кабельные каналы
- Лестницы
- Монтаж элементов интерьера и внутренней отделки
- Оборудование
- Ограждения
- Опорные плиты
- Опорные плиты колонн
- Опоры для труб
- Опоры трубопроводов
- Перила
- Подконструкции
- Промышленное применение
- Системы подъема для автомобилей
- Складские стеллажи
- Строительные леса
- Трубы вентиляционных каналов
- Вентиляция, кондиционирование и водопроводные крепления
- Внутренняя отделка
- Водосточные трубы
- Воздуховоды
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
Открытый крюк позволяет завести ответный элемент без разборки; назначение для подъёма грузов этим не подтверждается.

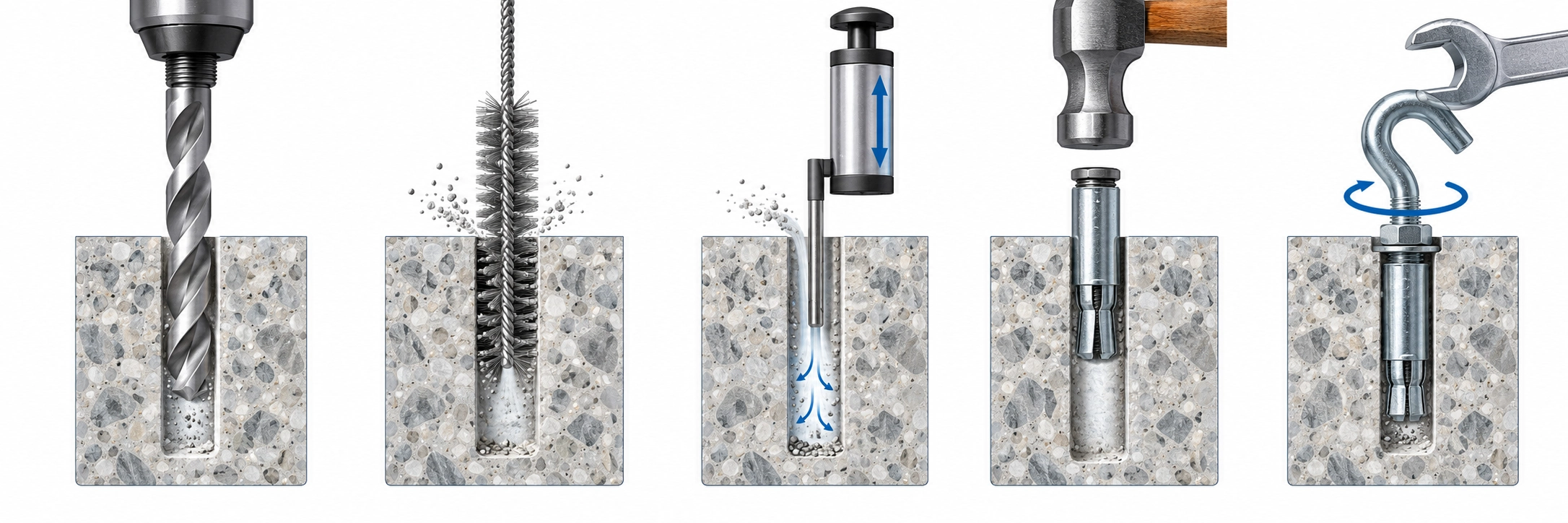

Порядок установки
Пробурить отверстие с параметрами выбранного исполнения.
Удалить буровую пыль.
Установить гильзу и предусмотренный крепёжный элемент.
Выполнить контролируемую затяжку и проверить посадку детали.
Параметры выбранного исполнения
HBF 10 · арт. 9640077332
- GTIN-13
- 8716247773325
- Страна производства
- Россия
- Вес (гр.)
- 138.00
- Размер
- M10
- Материал
- Сталь, оцинкованная
- Длина (мм)
- 60
- Глубина отверстия h1 (мм)
- 65
- Мин.глубина отверстия
- 65
- Расчетная глубина анкеровки (Hnom)
- 60
Параметры установки и допустимые нагрузки · 1 строк
| Диаметр резьбы | Общая длина, мм | Диаметр сверла, мм | Мин.глубина сверления, мм | Момент затяжки, Нм | Диаметр, мм | Допустимые нагрузки на вырыв в сжатом бетоне, кН |
|---|---|---|---|---|---|---|
| М10 | 60 | 16 | 65 | 50 | 12,5 | 4,8 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Контроль установки
Уточните исполнение крепёжного элемента: болт, шпилька, крюк или кольцо решают разные задачи. Направление усилия и возможность подвеса проверяют по проекту.
Подбор и помощь
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Обсудить узел с инженеромПодбор и комплектация · PFG C
Выбранное исполнение
PFG C · HBF 10. Артикул производителя: 9640077332.
Что определяет выбор
Уточните исполнение крепёжного элемента: болт, шпилька, крюк или кольцо решают разные задачи. Направление усилия и возможность подвеса проверяют по проекту.
Что передать для комплектации
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Анкер PFG C крюком-болтом оцинкованный
PFG C — анкерная гильза с крюком для крепления съёмных петель и подвесных элементов.
Конструкция и работа
Открытый крюк позволяет завести ответный элемент без разборки; назначение для подъёма грузов этим не подтверждается.
Выбранное исполнение
HBF 10. Артикул производителя: 9640077332.
Размер: M10.
Материал: Сталь, оцинкованная.
Длина (мм): 60.
Условия выбора
Уточните исполнение крепёжного элемента: болт, шпилька, крюк или кольцо решают разные задачи. Направление усилия и возможность подвеса проверяют по проекту.
Основания, указанные для серии: Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Полнотелый поризованный бетонный блок; Полнотелый силикатный кирпич; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
