Опоры кабельных трасс: как подготовить данные для подбора

Как работает система

Кабельная трасса состоит не только из лотка. Нагрузка от кабелей передаётся через лоток, соединители, консоли или подвесы и крепёж в основание. Надёжность каждого звена и всей схемы проверяют совместно. Годность лотка по ширине ещё не подтверждает несущую способность консоли или анкера.

Что собрать до выбора

На чертеже отметьте длину и направление трассы, повороты и переходы, высоту подвеса и расположение доступных оснований. Укажите ширину и тип лотка, массу кабелей и других предусмотренных компонентов, условия среды и требования к будущему расширению. Нагрузку и точки опирания определяют по проекту.

Для снабжения полезно отдельно выписать лотки, соединители, крепёж, подвесы и покрытия. Добавьте количество и отмечайте позиции, которые ещё зависят от проекта: это поможет не принять предварительную ведомость за окончательную.

Как сравнивать решения

Проверьте совместимость лотка с соединителями и опорами по документации выбранной системы. В таблицах нагрузка на длину лотка описывает распределённый вес, а пролёт — расстояние между опорами в указанной схеме. Сравнивайте оба параметра и условия таблицы с проектом и конкретным лотком. Отдельно проверяют консоль, подвес и крепёж в конкретном основании. Наличие места внутри лотка само по себе не означает, что запас по нагрузке достаточен.

При сравнении спецификаций проверьте, не меняется ли способ соединения лотка и консоли между выбранными сериями. Недостающий элемент обозначьте как вопрос поставщику; совпадение визуальной формы ещё не подтверждает совместимость.

Если сведений не хватает

Если масса кабелей или основание неизвестны, отметьте это в заявке и передайте перечень кабелей, эскиз и фотографии. Уточните данные у проектировщика и ответственного за площадку. Не назначайте расстояние между опорами по соседней трассе: условия и компоненты могут отличаться. Оставьте место для дальнейшего согласования.

Что часто упускают

Не считайте покрытие лотка защитой крепежа и подвесов без проверки каждого компонента. Повороты, ответвления и участки возле оборудования требуют рассмотрения по инструкции системы. Проверяйте, что расположение опор и соединений соответствует схеме, для которой приведены данные производителя. Пожарные требования и непрерывность электрической цепи проверяют по проекту и документам применённой системы.

Пример заявки

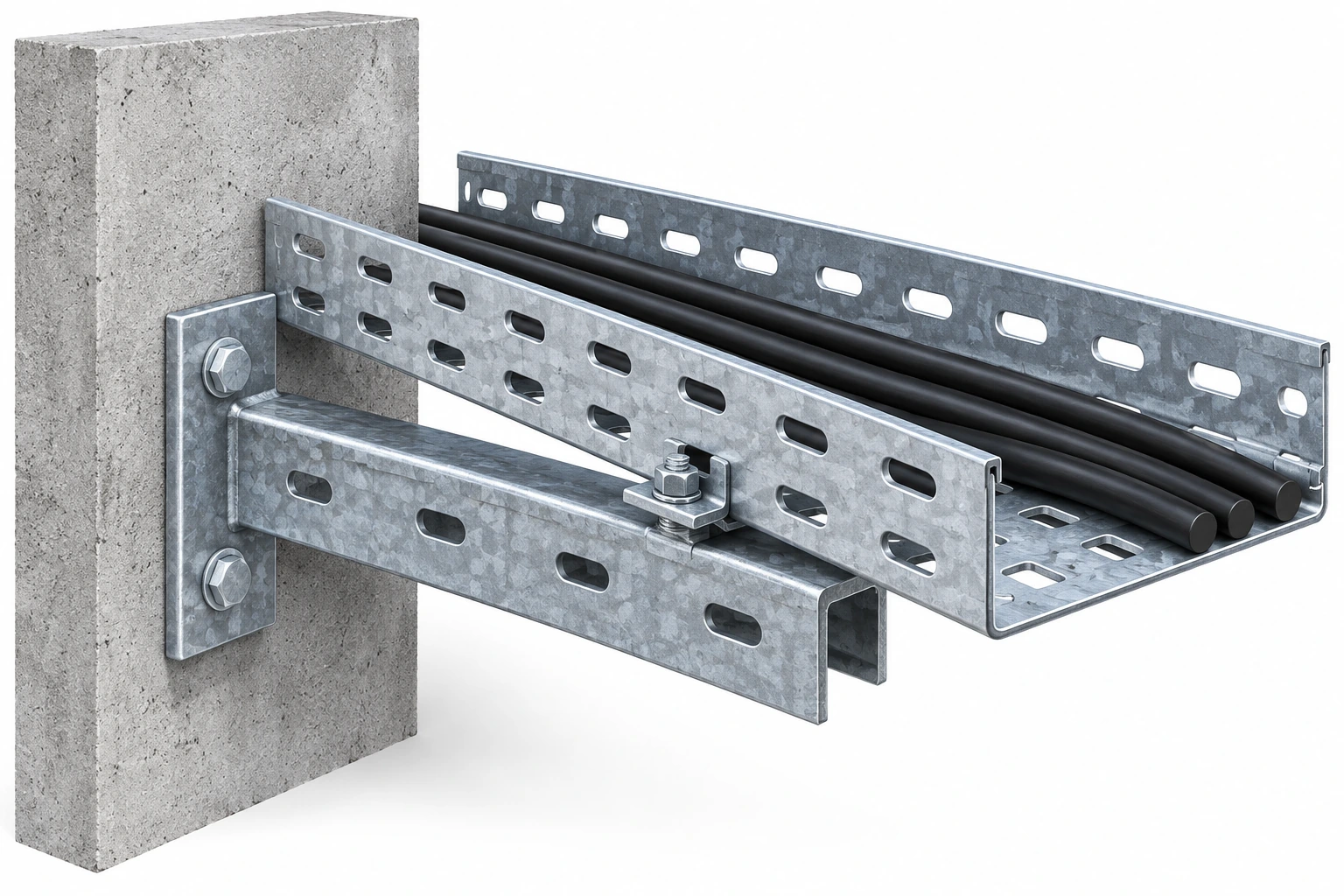

Нужно проложить лоток вдоль стены, но вес будущих кабелей ещё уточняется. Передайте длину участка, предполагаемую ширину, материал стены, эскиз поворотов и перечень известных кабелей. Попросите проектировщика определить нагрузку и схему опор. После этого можно сравнить конкретные исполнения лотка, консолей и крепежа и согласовать спецификацию.

В примере также отметьте высоту монтажа и наличие ограничений доступа к перекрытию или стене. Если трассу планируют расширять, передайте эту потребность вместе с исходными данными, чтобы проектировщик оценил её в своей схеме.
