ПРОФЕССИОНАЛЬНЫЕ КРЕПЕЖНЫЕ РЕШЕНИЯ

Анкеры с подрезкой

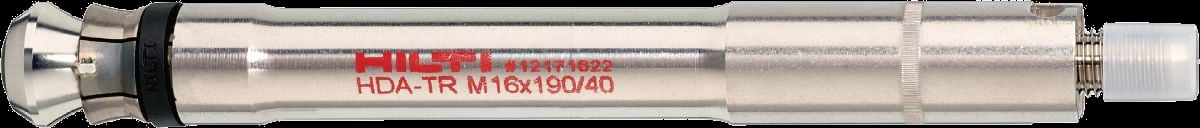

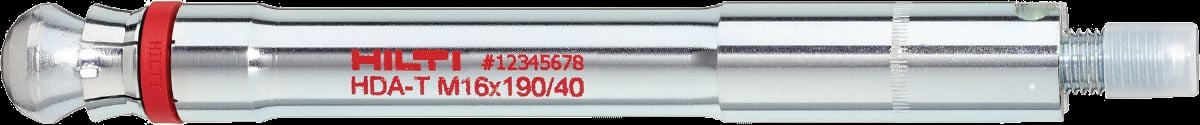

Анкеры с подрезкой Hilti: HDA-T, HDA-P, HDA-TR и другие серии. Характеристики, фасовка и инженерные условия выбора для 40 исполнений.

10 серий40 вариантов
Анкеры с подрезкой

Фильтры каталога

10 серий · 40 вариантов
Подборки крепежа
Анкеры с подрезкой диаметром 20 ммАнкеры с подрезкой диаметром 16 ммАнкеры с подрезкой диаметром 12 ммАнкеры с подрезкой диаметром 10 ммАнкеры с подрезкой диаметром 8 ммАнкеры с подрезкой диаметром 6 мм

Анкеры с подрезкой для комплектации объекта

Анкеры с подрезкой основания. Подбор резьбы, глубины установки, материала и основания по документации конкретной системы.

Отдел продаж подтвердит цену, наличие и сроки поставки.

Полезно перед выбором

Анкеры с подрезкой: форма отверстия и контроль установки

Чем установка анкера с подрезкой отличается от распорного?

Система использует предусмотренную геометрию подрезанного отверстия или формирует подрезку при установке. Для неё нужны собственные инструмент, глубина и контроль завершения установки. Сверление обычного цилиндрического отверстия само по себе не заменяет полный цикл этой системы.

Пример. Задача: в проекте указан анкер с подрезкой, на площадке есть только обычный бур. Выбор: комплектуем предусмотренный инструмент и контрольное средство. Замена на клиновой анкер того же диаметра требует пересмотра решения; подходящий размер резьбы не подтверждает взаимозаменяемость.

Подобрать монтажный инструмент

Как учитывать толщину детали и монтажный зазор?

В длине крепления учитывают толщину детали, все слои до несущего основания и предусмотренную глубину установки. Эффективная глубина анкеровки, полная глубина заделки и глубина отверстия — разные параметры. Для монтажа с зазором дополнительно проверяют работу крепежа на изгиб и разрешённую схему дистанционного крепления.

Пример. Задача: пластина 20 мм, под ней 15 мм ненесущего слоя и зазор 10 мм — до бетона получается 45 мм. Выбор: не считаем эти 45 мм заделкой в бетон. Предусматриваем опирание пластины на несущую часть либо разрешённую дистанционную схему; одну только общую длину анкера нельзя принять за подтверждение узла.

Разбор узла с опорной пластиной

Как выбрать исполнение для помещения и улицы?

Для сухого помещения без конденсата и агрессивных примесей рассматривают оцинкованное исполнение с такой областью применения. Для дождя, постоянной сырости, солевых брызг или химической среды нужна подтверждённая защита всей анкерной сборки. Покрытие и материал выбирают по документам точной серии; универсального порога относительной влажности нет.

Пример. Задача: одна опора стоит внутри отапливаемого склада при +20 °C и влажности 40–60 %, другая — снаружи под дождём. Выбор: для первой можно рассматривать исполнение для сухой внутренней среды. Для второй выбираем исполнение с разрешённой наружной применимостью; простой перенос внутреннего оцинкованного анкера исключаем. Температура и влажность заданы для примера, а не как нормативный предел.

Нержавеющие анкеры

Когда нужен расчёт, а когда — испытания на объекте?

Расчёт проверяет крепление под проектные усилия и геометрию: состояние основания, вырыв, срез, их сочетание, влияние края и группы. Испытания решают согласованную задачу для фактического основания или смонтированного крепления. Испытание нескольких точек не подтверждает автоматически все размеры анкеров и все участки объекта.

Пример. Задача: на реконструкции неизвестны свойства старой стены, требуется установить кронштейны. Выбор: сначала обследуем основание и определяем программу испытаний, затем используем результаты в подборе и расчёте. Не принимаем единичное усилие вырыва за готовую допустимую нагрузку на все кронштейны.

Испытания крепежа на объекте
