Артикул: СК62
Обеспечивает вынос точки опирания при выбранном сечении профильной опоры.

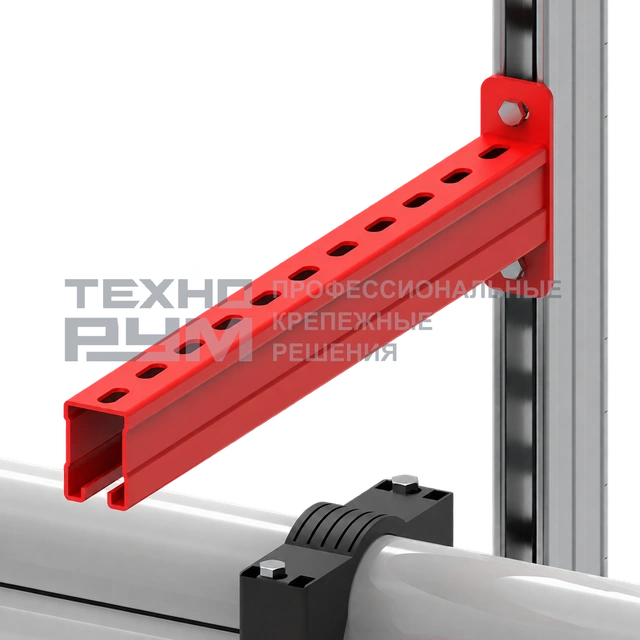

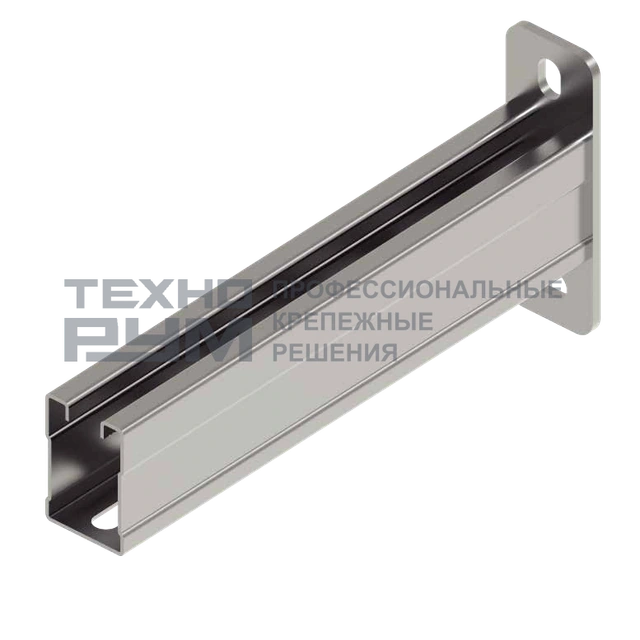

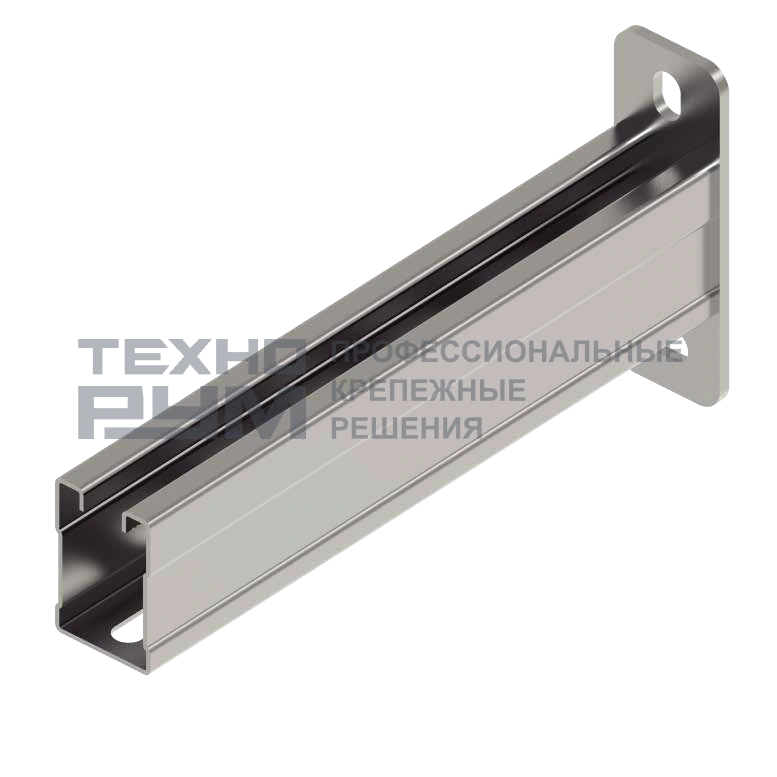

Страт-консоль 41×62 — отдельное исполнение выступающей монтажной опоры. Её используют в составе рассчитанной конструкции для коммуникаций или оборудования.
Широкая коммуникация занимает часть консоли; расстояние от её основания до нагрузки определяет плечо усилия.
| Артикул | L, мм | S, мм (пятка) | Вес, кг/шт |
|---|---|---|---|
| СК6210 | 100 | 6 | 0,63 |
| СК6215 | 150 | 6 | 0,79 |
| СК6220 | 200 | 6 | 0,96 |
| СК6225 | 250 | 6 | 1,12 |
| СК6230 | 300 | 6 | 1,29 |
| СК6235 | 350 | 6 | 1,45 |
| СК6240 | 400 | 8 | 1,72 |
| СК6245 | 450 | 8 | 1,88 |
| СК6250 | 500 | 8 | 2,05 |
| СК6255 | 550 | 8 | 2,21 |
| СК6260 | 600 | 8 | 2,38 |
| СК6265 | 650 | 8 | 2,54 |
| СК6270 | 700 | 8 | 2,71 |
| СК6275 | 750 | 8 | 2,87 |
| СК6280 | 800 | 8 | 3,04 |
| СК6285 | 850 | 8 | 3,20 |
| СК6290 | 900 | 8 | 3,37 |
| СК62100 | 1000 | 8 | 3,70 |
Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.
Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.
Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.
Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
Запросить документы →Пятка консоли — Площадка крепления её основания.
Вылет консоли — Длина выступающей части от основания.
Сопоставьте свободную высоту подпольного пространства, положение опор пола, размеры кабельной трассы и доступ для обслуживания. Кабели и точки ответвления размещают так, чтобы съёмные панели оставались доступными.
Пример. Если на участке нужно обслуживать кабельные соединения, не размещайте над ним неподвижное оборудование без доступа к панелям. На схеме покажите трассу, точки выхода и съёмные участки пола.
Коммуникации под фальшполомУкажите размеры помещения и сетку опор, доступную высоту, направление трассы и места вывода кабелей к оборудованию. Сечение кабельной зоны и возможность разнести линии учитывают до выбора отдельных элементов.
Пример. Для нескольких рядов стоек сначала нанесите их на план вместе с точками подключения. Затем определите прямые участки и ответвления, чтобы трасса не оказалась под опорами пола.
Обсудить компоновкуСоставьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
