Что такое лестничный лоток и кабельрост?

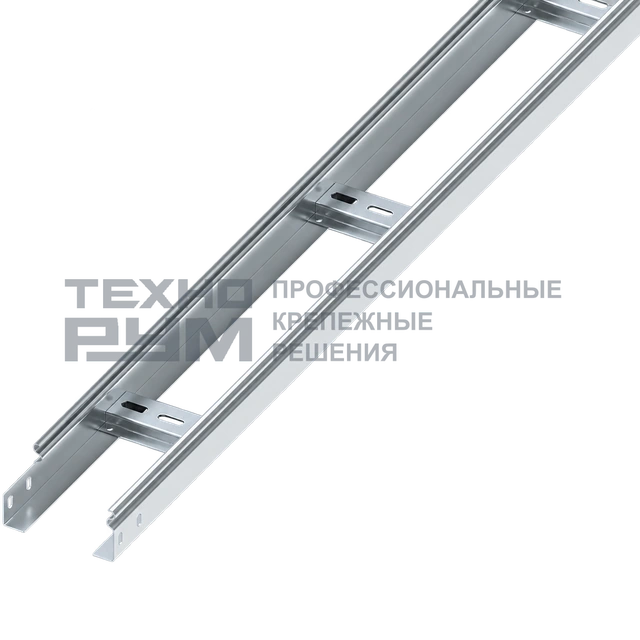

Лестничная секция состоит из двух продольных бортов и поперечин, на которые опираются кабели. Название «кабельрост» используют для такой открытой несущей конструкции. Её выбирают для силовых магистралей с учётом размеров кабелей, их массы и схемы расположения опор.
Пример. Для открытой силовой линии в производственном помещении начните с ширины лестничной секции и массы кабелей на метр. Затем подберите секцию и опоры по нагрузочной таблице с нужным пролётом.
Лестничная конструкция и применение →Почему длина секции не равна расстоянию между опорами?
Длина — габарит изделия. Пролёт — расстояние между соседними опорами. Трёхметровая секция может иметь промежуточную опору; допустимую нагрузку определяет таблица для конкретной схемы. Увеличение расстояния между опорами меняет работу всей конструкции.
Пример. Секция длиной 3 м на опорах через 1,5 м и та же секция с пролётом 3 м работают по-разному. При подборе сравнивайте нагрузку в строке для фактического пролёта, а не переносите значение с меньшего расстояния.

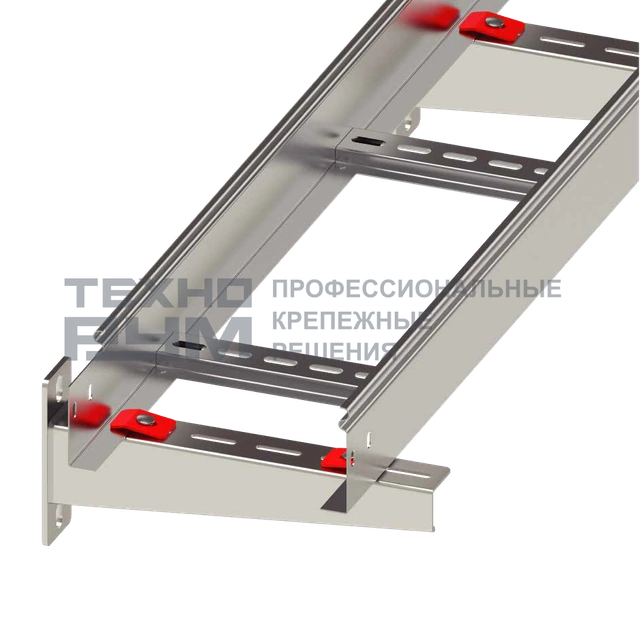

Опоры и монтажные узлы →Как выбрать ширину кабельного лотка и запас места?
Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
Порядок подбора трассы →Собственное производство Технорум — приезжайте познакомиться
У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.
Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
