Когда выбирать перфорированный кабельный лоток?

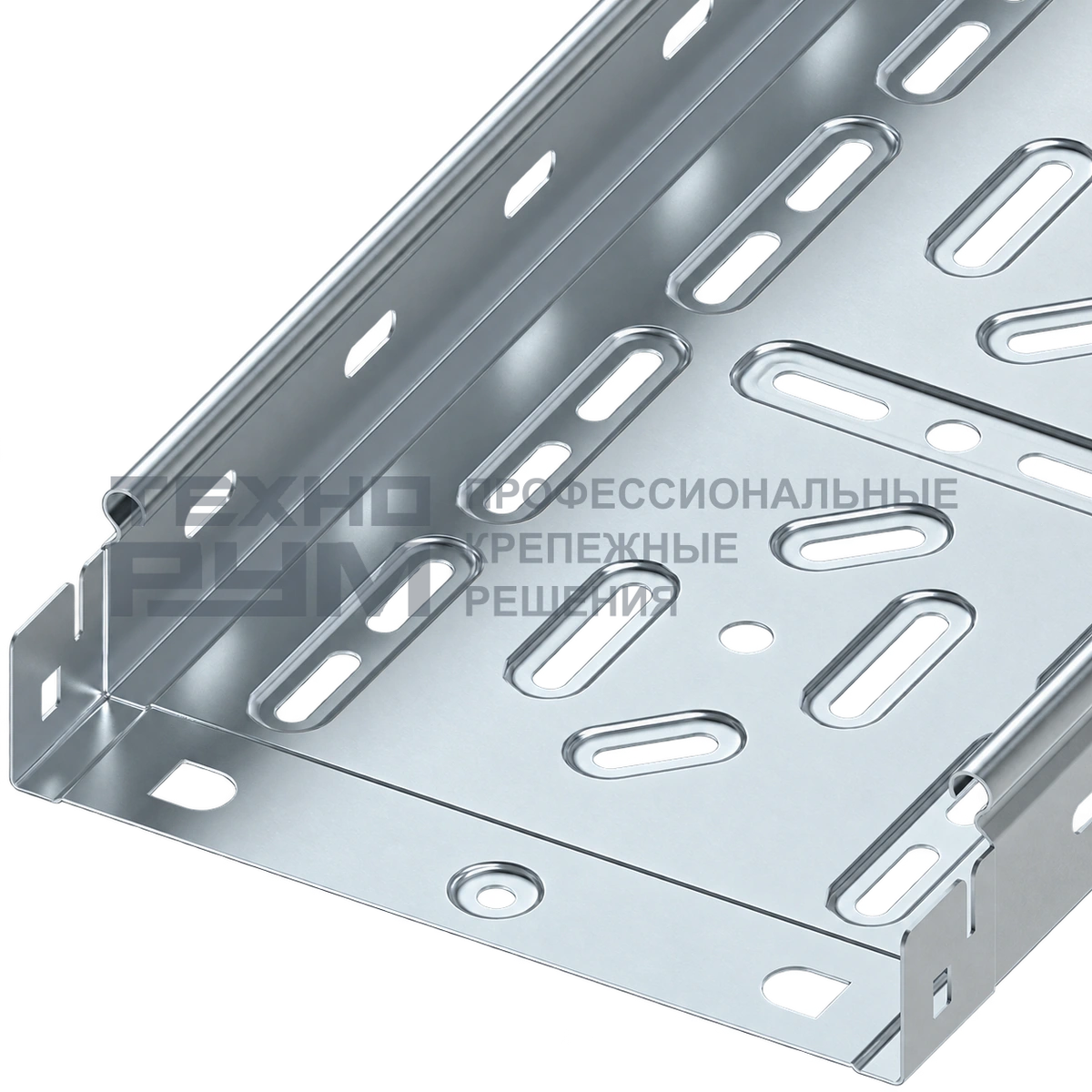

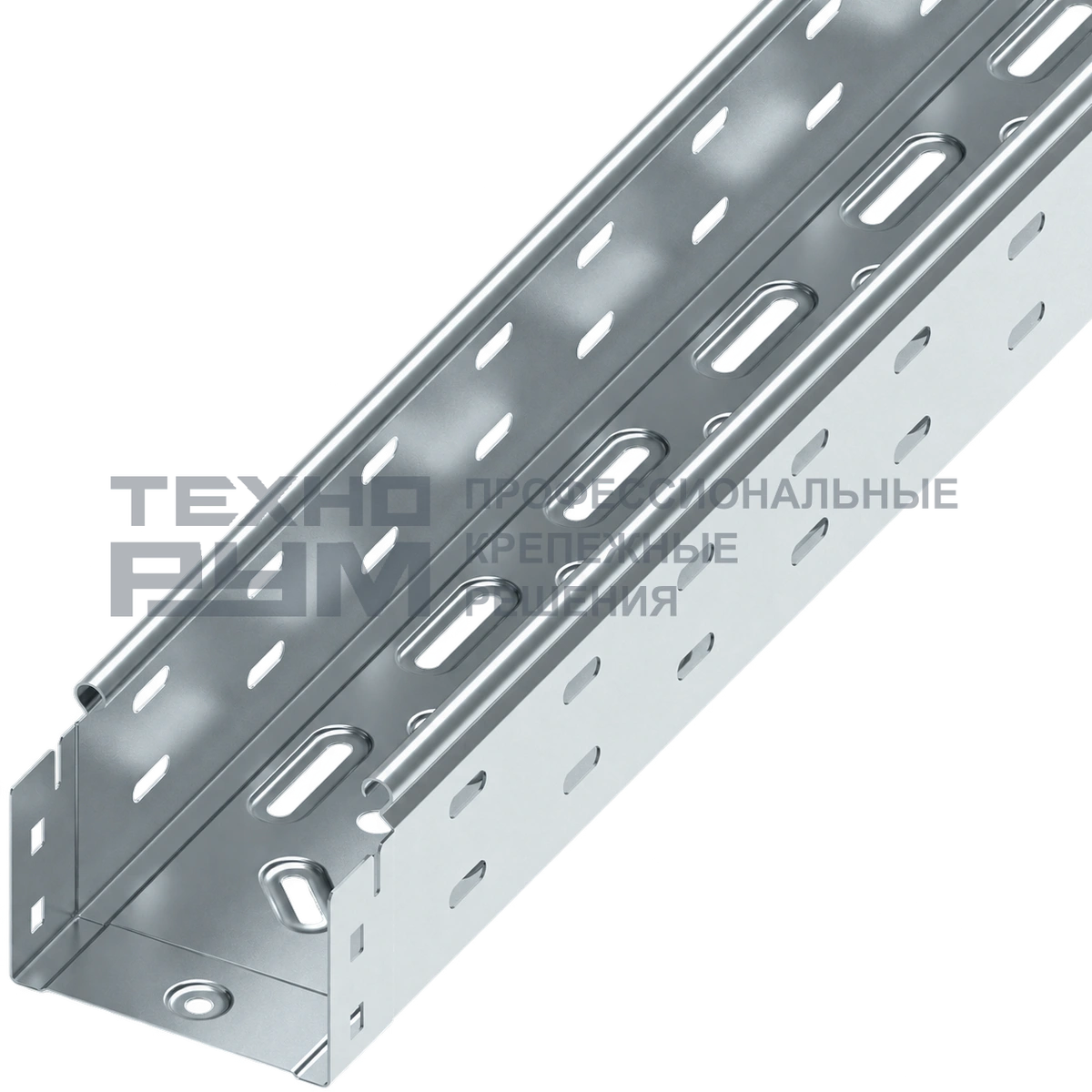

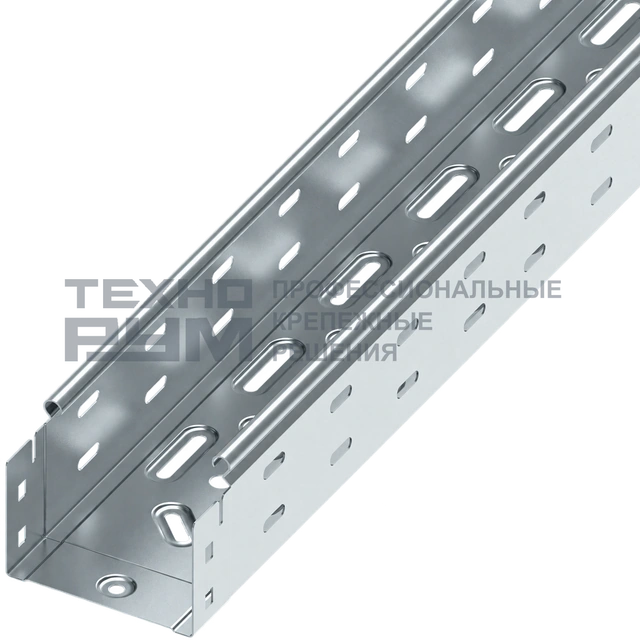

Перфорированный лоток имеет листовое основание с отверстиями. Его выбирают для организованной открытой прокладки кабелей в зданиях; конструкция сохраняет опору по дну и открытые участки в основании. Выбор между перфорированным и сплошным дном зависит от условий трассы, доступа к кабелям и требуемого укрытия.
Пример. Для инженерной трассы на складе можно собрать прямые перфорированные секции на консолях, а при повороте добавить фасонную деталь той же системы. Если сверху нужна крышка, включите её и фиксаторы в состав заказа.
Применение перфорированных лотков →Как подобрать крышку и поворот к перфорированному лотку?
Совпадения одной ширины недостаточно: важны геометрия борта, способ соединения, серия и защитное исполнение. Для поворота учитывают не только направление трассы, но и место для изгиба кабеля. Фасонные детали и их опирание входят в общий состав трассы.
Пример. У прямой секции с основанием 200 мм крышка тоже должна относиться к исполнению шириной 200 мм. На повороте используйте крышку и фасонную деталь для этого узла; прямая крышка не заменяет крышку поворота.
Комплектация монтажного узла →Как выбрать ширину кабельного лотка и запас места?
Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
Порядок подбора трассы →Собственное производство Технорум — приезжайте познакомиться
У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.
Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
Обсудить задачу и визит на производство →
