Лоток неперфорированный 50х300х3000, толщина 1,0 мм, горячий цинк

Артикул: ЛЛН503010-ГЦ

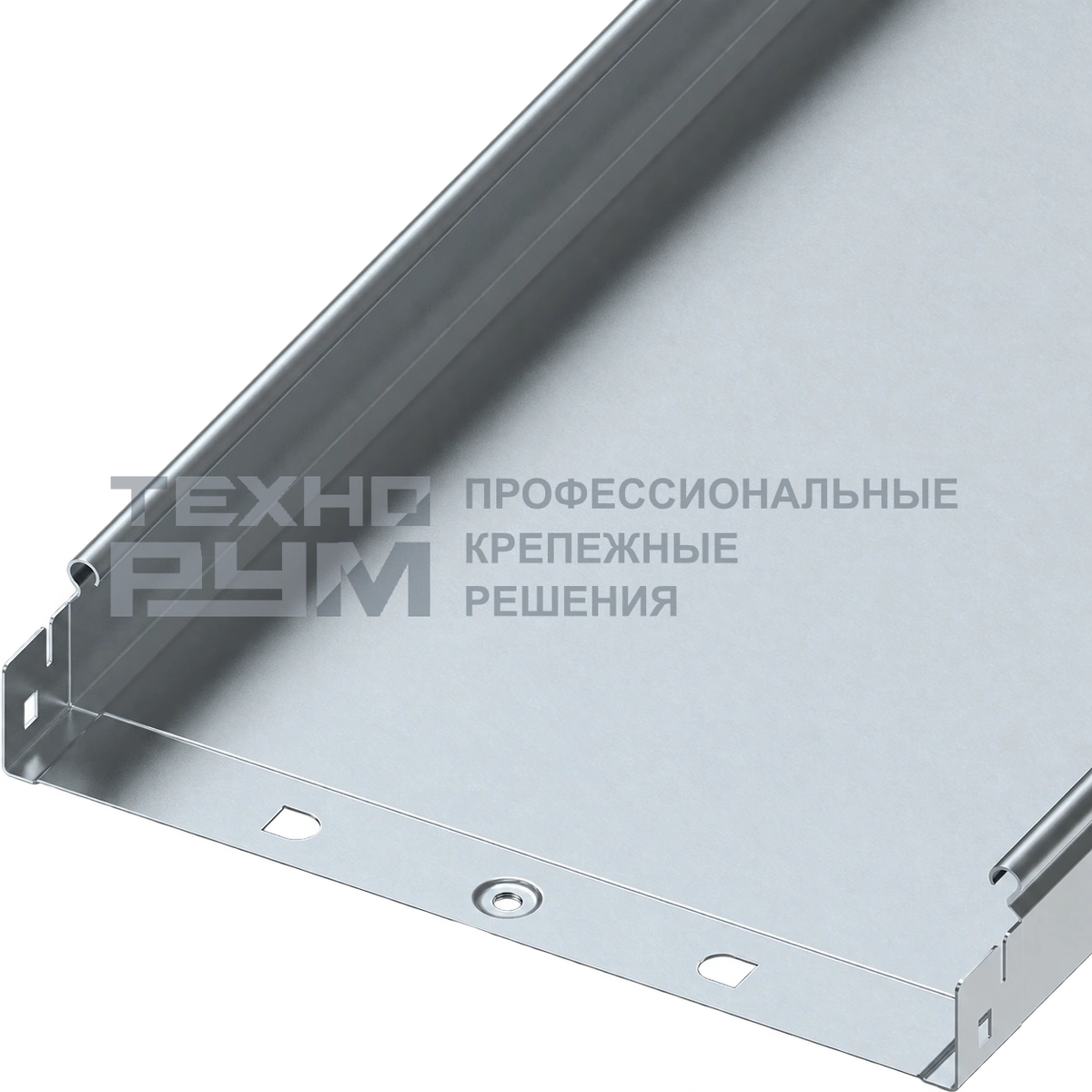

Визуализация фрагмента изделия.
Лоток неперфорированный 50х300х3000, толщина 1,0 мм, горячий цинк

Лоток неперфорированный 50х300х3000, толщина 1,0 мм, горячий цинк · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Поддерживает кабели на сплошном металлическом основании и формирует организованный маршрут прокладки.

Борт, мм
50
Ширина, мм
300
Толщина, мм
1,0
Длина
3000
Покрытие
Горячее цинкование
Единица расчёта
м

В спецификацию проекта

Цена и срок поставки —по запросу

Открыть список · 0

Для чего нужен лоток

Неперфорированный лоток имеет сплошное основание без монтажной перфорации. Он создаёт непрерывную поверхность под кабелем.

Неперфорированный лоток создаёт непрерывную опору снизу; крышка является отдельным верхним элементом трассы.

Основные характеристики

Борт, мм
50
Основание лотка, мм
300
Толщина, мм
1,0
Длина
3000
Исполнение
Горячее цинкование

Как читать размеры

Размеры 50×300×3000 мм означают: высота борта — 50 мм, ширина основания — 300 мм, длина секции — 3000 мм. Толщина металла — 1 мм.

  • Сплошное основание не содержит монтажной перфорации.
  • Длина секции задаёт расположение стыков относительно опор.

Размеры и технические данные для проекта

АртикулВысота H, ммШирина B, ммДлина L, ммПлощадь поперечного сечения лотка, мм²Толщина металла S, ммВес, кг/мБРН кг/м, при расстоянии между опорами
1,5 м2 м2,5 м
ЛЛН503010-ГЦ503003000147001,03,34914618

БРН — безопасная рабочая нагрузка при указанном расстоянии между опорами. Несущая способность трассы также зависит от опор, креплений и соединений.

Где используют

  • Кабельные линии в зданиях и на промышленных объектах
  • Кабельные трассы со сплошной опорной поверхностью

Как выбрать исполнение

  • Высота и ширина сплошного канала влияют на укладку кабелей.
  • Отвод тепла и возможное накопление влаги связаны с условиями закрытой поверхности.
  • Толщина металла и схема опирания влияют на несущую способность.

Условия и ограничения

  • Сплошное дно не делает стыки герметичными.
  • Сплошной лоток сам по себе не является подтверждённым электромагнитным экраном или противопожарным коробом.

Сопутствующие элементы

  • Соединительные детали
  • Прямые и фасонные крышки
  • Повороты и опоры
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Сплошное основание — Дно без перфорации.

Раскладка секций — Расположение прямых элементов, стыков и опор на маршруте.

Полезно перед выбором

Неперфорированные лотки: сплошное основание для кабелей

Неперфорированный, глухой и сплошной лоток — в чём разница?

Глухой, сплошной и неперфорированный — названия лотка без отверстий в дне. Его выбирают при требовании непрерывного основания. Затем проверяют полезные размеры, нагрев кабелей, толщину металла и схему опирания; само слово «глухой» не задаёт степень защиты от воды.

Пример. На участке над рабочими столами проектом задано непрерывное дно, полезная ширина не меньше 180 мм и крышка сверху. Выбираем неперфорированную секцию, у которой чертёж подтверждает эти 180 мм, и совместимую крышку. Перфорированную секцию исключаем по конструкции, а лоток с полезной шириной 150 мм — по размеру.

Применение сплошных лотков

Защищает ли неперфорированный лоток с крышкой от воды?

Сплошное дно и крышка подходят для укрытия кабелей снизу и сверху, например от оседающих загрязнений. Но обычная сборка не становится водонепроницаемой: вода может попасть через стыки и вводы. Если проект требует определённую степень IP, выбирают систему с подтверждённой защитой всей сборки. Закрытие трассы также учитывают при проверке нагрева кабелей.

Пример. В моечной зоне оборудование очищают струями воды; проект требует оболочку IP65. Обычный глухой лоток с крышкой без подтверждённой степени IP исключаем. Выбираем систему, для которой IP65 подтверждена именно с предусмотренными стыками и кабельными вводами, либо переносим открытую трассу за пределы зоны мойки. Крышка сама по себе не выполняет заданное требование.

Условия применения и защита

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
