Неперфорированный, глухой и сплошной лоток — в чём разница?
Глухой, сплошной и неперфорированный — названия лотка без отверстий в дне. Его выбирают при требовании непрерывного основания. Затем проверяют полезные размеры, нагрев кабелей, толщину металла и схему опирания; само слово «глухой» не задаёт степень защиты от воды.

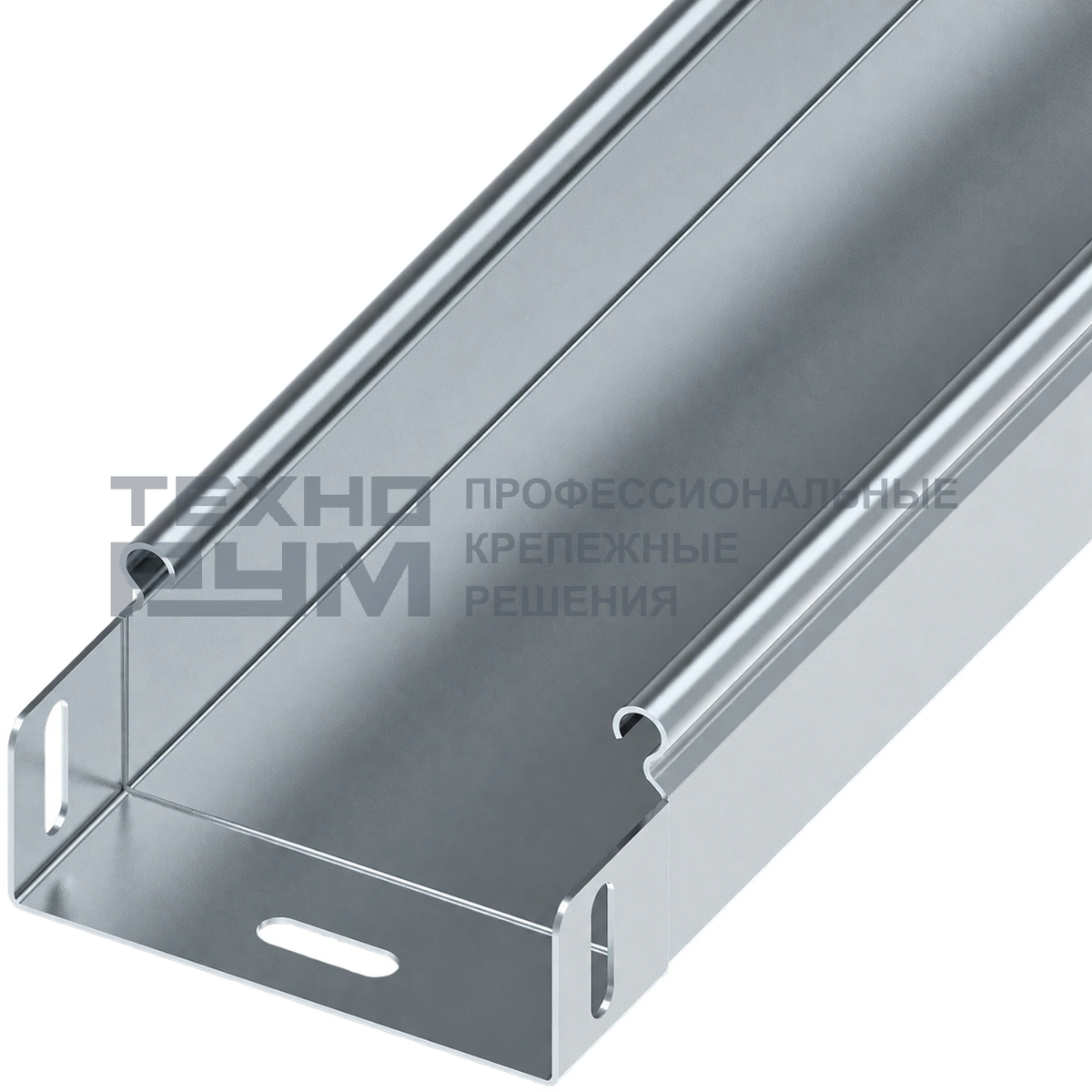

Пример. На участке над рабочими столами проектом задано непрерывное дно, полезная ширина не меньше 180 мм и крышка сверху. Выбираем неперфорированную секцию, у которой чертёж подтверждает эти 180 мм, и совместимую крышку. Перфорированную секцию исключаем по конструкции, а лоток с полезной шириной 150 мм — по размеру.
Применение сплошных лотков →Защищает ли неперфорированный лоток с крышкой от воды?
Сплошное дно и крышка подходят для укрытия кабелей снизу и сверху, например от оседающих загрязнений. Но обычная сборка не становится водонепроницаемой: вода может попасть через стыки и вводы. Если проект требует определённую степень IP, выбирают систему с подтверждённой защитой всей сборки. Закрытие трассы также учитывают при проверке нагрева кабелей.
Пример. В моечной зоне оборудование очищают струями воды; проект требует оболочку IP65. Обычный глухой лоток с крышкой без подтверждённой степени IP исключаем. Выбираем систему, для которой IP65 подтверждена именно с предусмотренными стыками и кабельными вводами, либо переносим открытую трассу за пределы зоны мойки. Крышка сама по себе не выполняет заданное требование.
Условия применения и защита →Как выбрать ширину кабельного лотка и запас места?
Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.
Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.
