Крышка для лотка шириной 150х3000 мм, толщина 1,2 мм, сендзимир

Артикул: КЛ1512

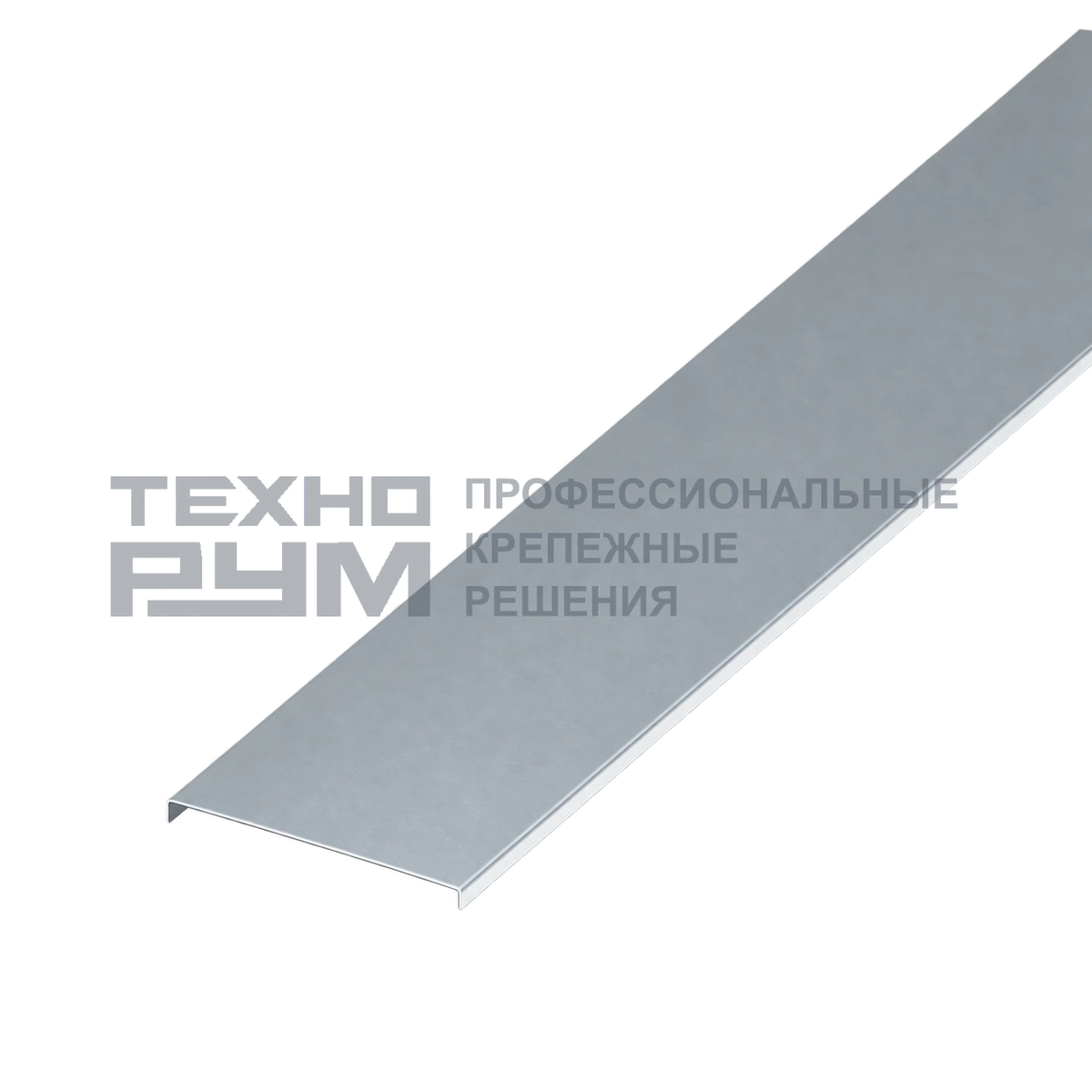

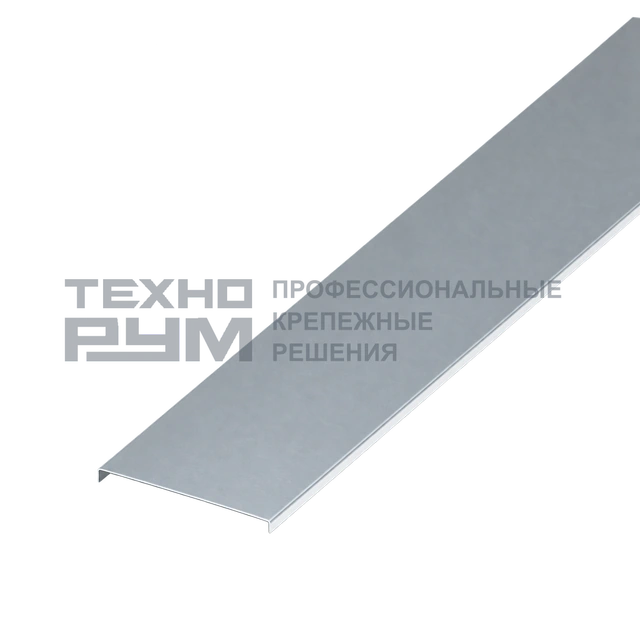

Визуализация фрагмента изделия.
Крышка для лотка шириной 150х3000 мм, толщина 1,2 мм, сендзимир

Крышка для лотка шириной 150х3000 мм, толщина 1,2 мм, сендзимир · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Прямая крышка закрывает верх прямого листового лотка соответствующего размера.

Ширина, мм
150
Толщина, мм
1,2
Длина
3000 мм
Покрытие
Сендзимир
Высота по каталогу, мм
10
Высота по чертежу, мм
10,5 ± 2
Единица расчёта
м

В спецификацию проекта

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

Прямую линию закрывают прямые секции крышек; повороты имеют отдельные фасонные крышки.

Основные характеристики

Ширина, мм
150
Толщина, мм
1,2
Длина
3000 мм
Исполнение
Цинкование по методу Сендзимира
Высота по каталогу, мм
10
Высота по чертежу, мм
10,5 ± 2

Как читать параметры

  • Ширина — поперечный размер закрываемого участка.
  • Длина и толщина относятся к одной крышке.

Размеры и технические данные для проекта

АртикулB, ммL, ммТолщина,ммВес, кг/м
КЛ151215030001,21,71

Где используют

  • Закрытие прямых участков листового лотка
  • Закрытие прямой трассы крышками с дополнительными держателями

Как выбрать исполнение

  • Прямая крышка закрывает прямой участок лотка.
  • Посадка связана с шириной и формой борта.
  • Держатель выполняет дополнительную фиксацию.

Условия и ограничения

  • Наступать на крышку нельзя.
  • Герметичность и степень защиты определяют для всей трассы со стыками и крышками.

Сопутствующие элементы

  • Прямой листовой лоток
  • Держатели крышки
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Фасонный участок — Поворот, ответвление или переход трассы.

Держатель крышки — Деталь дополнительного удержания крышки на лотке.

Полезно перед выбором

Листовые кабельные лотки: размеры, крышки и соединения

Какие листовые лотки есть и что добавить к прямой секции?

К прямым секциям добавляют детали каждого узла: повороты и ответвители, комплекты соединения, опоры и крепёж. Если трасса закрывается сверху, крышки нужны и на прямых участках, и на фасонных деталях. Рабочую длину секции берут из документации: она может отличаться от полного габарита.

Пример. По плану есть прямой участок 6 м, горизонтальный поворот 90° и ещё 3 м прямой трассы; эти длины измерены до краёв поворота. При рабочей длине секции 3 м берём три прямые секции и один поворот. Получаются четыре элемента и три соединения между ними. Для закрытого верха добавляем три прямые крышки и одну крышку поворота той же серии.

Посмотреть монтажные узлы

Что означают ширина, высота борта и толщина металла?

Ширина — место поперёк трассы, высота борта — глубина, длина — протяжённость секции. Толщина металла указана отдельно. Для размещения кабелей важна полезная внутренняя ширина: загибы бортов и соединители могут занимать часть номинального размера.

Пример. Возьмём для примера секцию шириной 100 мм, с бортом 50 мм, рабочей длиной 3000 мм и толщиной металла 0,7 мм. На прямой участок 9 м нужны три такие секции. Здесь 0,7 мм — толщина металла; высоту борта и допустимую нагрузку учитывают отдельно. Если раскладка кабелей занимает 120 мм, секция шириной 100 мм не подойдёт, даже при достаточной несущей способности.

Подобрать ширину и борт

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы

Собственное производство Технорум — приезжайте познакомиться

У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.

Пример. Для складской трассы с прямыми участками 12 и 6 м при рабочей длине секции 3 м получаем шесть секций. Поворот, его крышку, соединения и опоры включаем отдельными позициями. На встрече можно разобрать именно такой комплект по плану вашего объекта. Время визита согласуем заранее по почте.

Обсудить задачу и визит на производство
