Кровельная опора 3

Артикул: КРО3

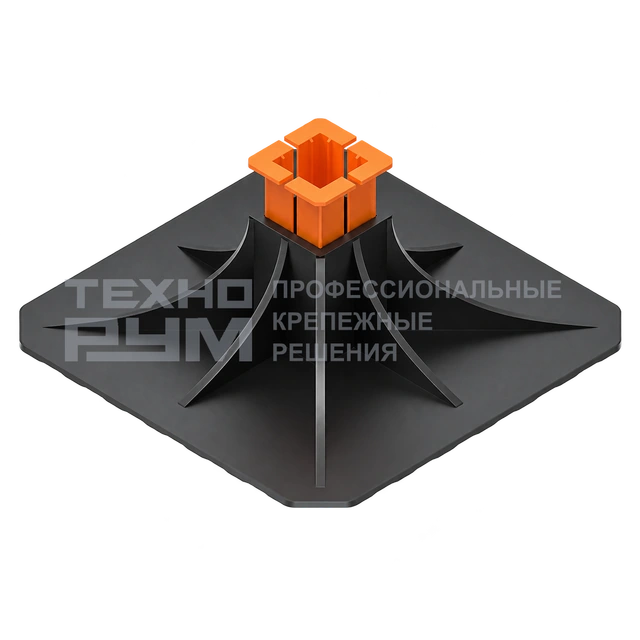

Визуализация фрагмента изделия.
Кровельная опора 3

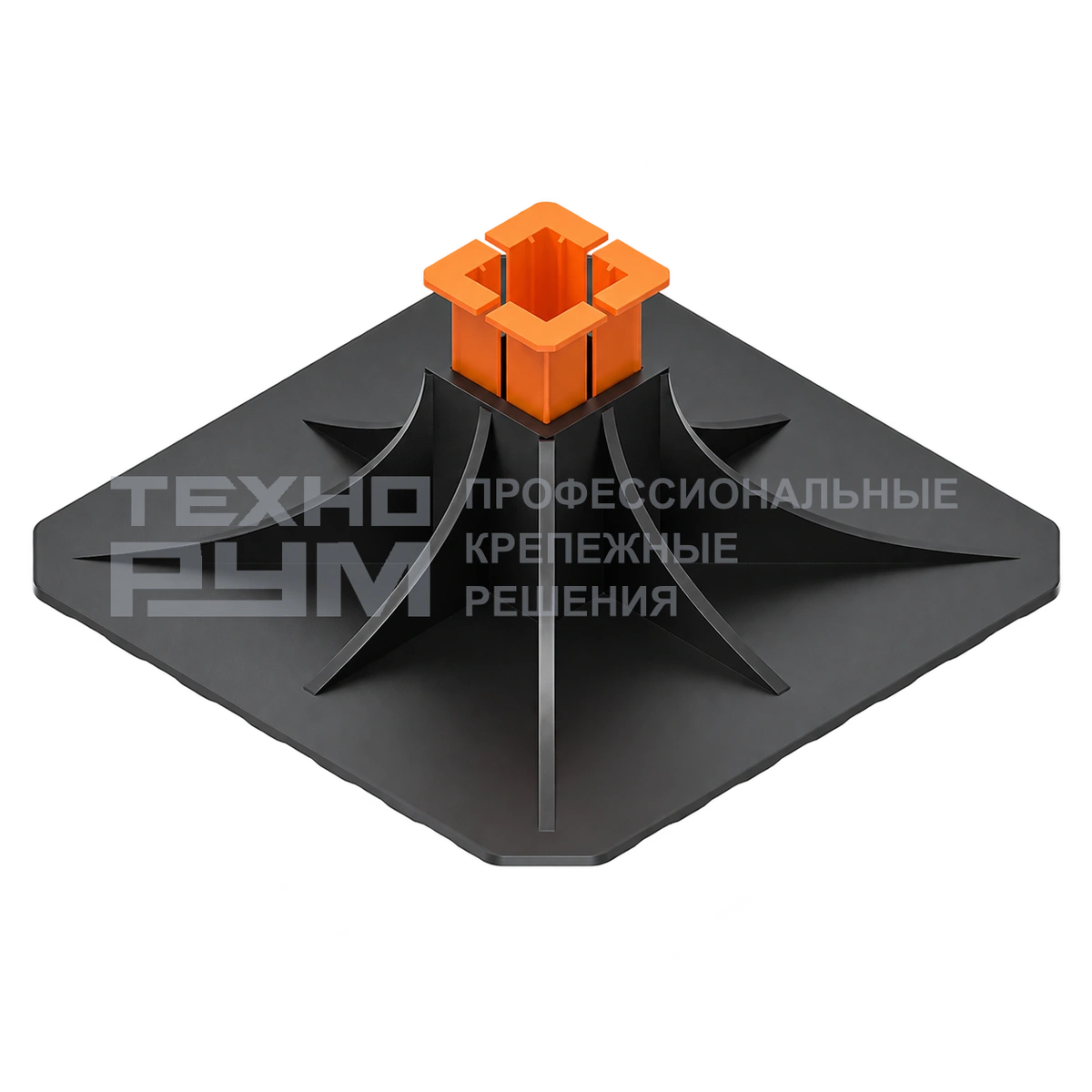

Кровельная опора 3 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Кровельная опора служит основанием инженерного каркаса на плоской кровле и передаёт нагрузку рамы в зону опирания.

Вес, кг
0,96
Материал
микроармированный полимерный композит: износостойкий, устойчивый к климатическим и химическим воздействиям, ультрафиолету.

В спецификацию проекта

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

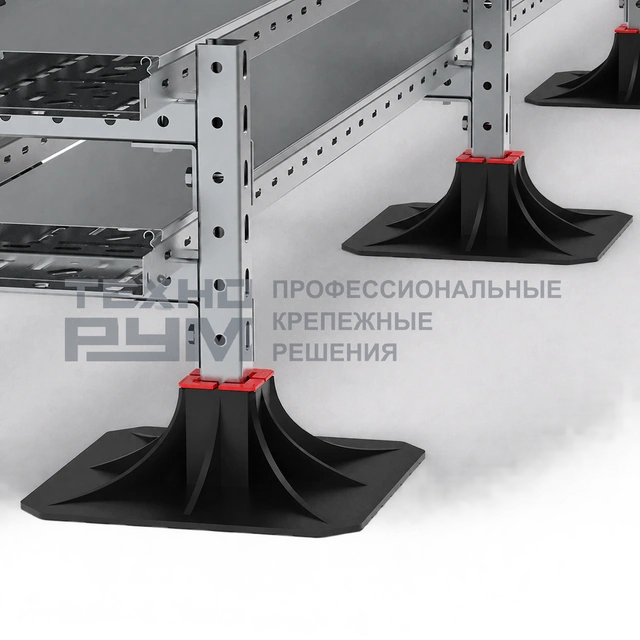

Несколько опор поддерживают раму наружного оборудования на плоской кровле.

Основные характеристики

Вес, кг
0,96
Материал
микроармированный полимерный композит: износостойкий, устойчивый к климатическим и химическим воздействиям, ультрафиолету.

Как читать параметры

  • Площадь основания — зона контакта с кровлей.
  • Посадка относится к присоединению монтажной рамы.

Размеры и технические данные для проекта

Размерный чертёж изделия

КРО3 · кровельная опора 3

Геометрия и размеры — КРО3 · кровельная опора 3
Геометрия и размеры · Открыть крупнее ↗

Где используют

  • Размещение профильного каркаса инженерного оборудования на плоской кровле

Как выбрать исполнение

  • Основание распределяет нагрузку рамы на кровлю.
  • Площадь контакта связана с давлением на кровельные слои.
  • Устойчивость зависит от рамы, нагрузки и ветра.

Условия и ограничения

  • Опора не гарантирует сохранность кровли любого состава.
  • Масса оборудования не учитывает ветер и неравномерность опирания.

Сопутствующие элементы

  • Монтажный профиль рамы
  • Соединители каркаса
  • Защитный разделительный слой в зоне опоры
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Кровельный пирог — Совокупность слоёв кровли, включая гидроизоляцию и утеплитель.

Удельное давление — Нагрузка, приходящаяся на площадь контакта опоры.

Полезно перед выбором

Кровельные опоры: подбор трассы на крыше

Что учитывать при выборе кровельной опоры?

Для кровли проверяют давление под основанием, совместимость контактного слоя с мембраной и устойчивость от ветра. Система без сквозного крепления должна быть рассчитана на такой монтаж. Большое основание уменьшает давление, но само по себе не защищает конструкцию от сдвига и опрокидывания.

Пример. В расчётном сценарии вертикальная сила на одно основание — 200 Н, а допустимое давление на данный кровельный пирог задано проектом 10 кПа. Минимальная эффективная площадь: 200 / 10 000 = 0,02 м². Основание с полной площадью контакта 100 × 100 мм даёт 20 кПа и не подходит; 200 × 200 мм даёт 5 кПа — выбираем его по давлению. Контактный слой подбираем к мембране, а устойчивость и балласт проверяем отдельно по ветровому расчёту.

Применение кровельных опор

Чем наружная трасса отличается от внутренней?

На наружном участке учитывают дождь, росу, температуру, ветер и загрязнения. Лотки, опоры, крепёж и оболочка кабеля должны подходить к этой среде. Крышки на крыше требуют предусмотренных системой фиксаторов и проверки ветрового воздействия.

Пример. Линия имеет 8 м внутри при влажности 40–60% без конденсата и 12 м на городской крыше под дождём, без солевых и химических воздействий. Внутри выбираем листовые секции Сендзимир, снаружи — горячее цинкование готового изделия с наружными опорами и соединителями. Если эти 12 м проходят на морском побережье под солевым аэрозолем, в нашем сценарии выбираем систему AISI 316L с разрешённым применением в такой среде. Позицию AISI 304 из каталога не подставляем вместо неё только по слову «нержавеющая».

Покрытия для условий объекта

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
