Лестничный лоток 100-й борт

Артикул: ЛЛ100

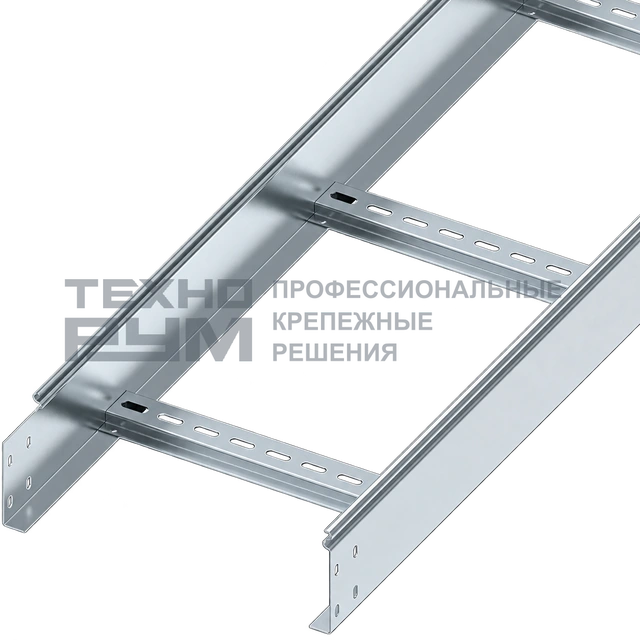

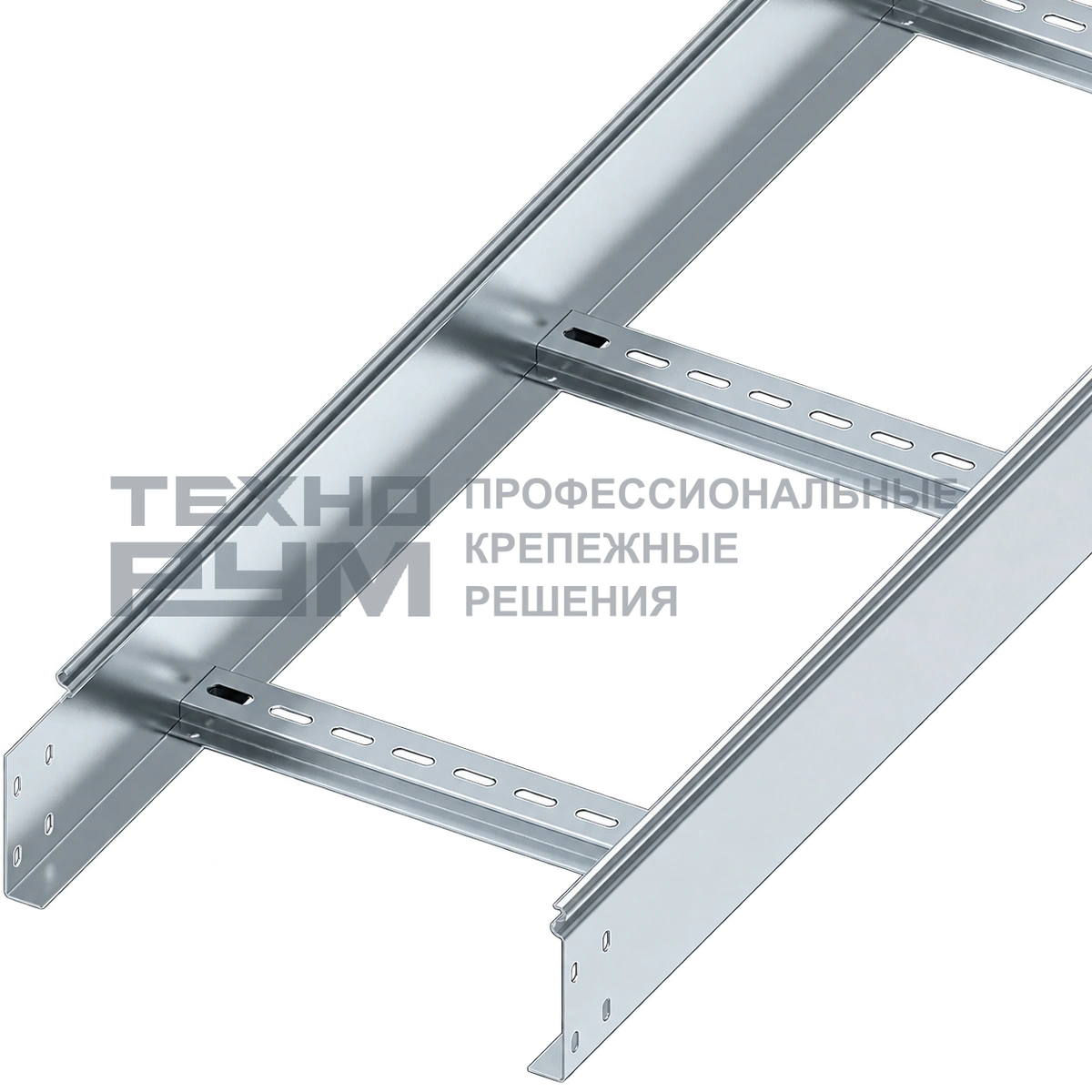

Визуализация фрагмента изделия.
Лестничный лоток 100-й борт

Лестничный лоток 100-й борт · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Лестничный лоток состоит из двух боковых элементов и поперечин, на которые опираются кабели. Между поперечинами остаются открытые промежутки.

Борт, мм
100 мм
Длина, мм
3000 мм
Покрытие
Цинкование методом Сендзимира, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

На силовой трассе поперечины поддерживают кабели и оставляют открытый доступ между ними. Создаёт открытую несущую трассу для кабелей, которым подходит опирание на поперечины.

Основные характеристики

Борт, мм
100 мм
Длина лотка, мм
3000 мм
Исполнение
Цинкование методом Сендзимира, Горячее цинкование

Как читать параметры

  • Высота борта не является допустимой нагрузкой.
  • Пролёт — расстояние между опорами секции.

Размеры и технические данные для проекта

АртикулH, ммB, ммL, ммS,ммS, мм²Вес, кг/м
Толщина борта 1,2 мм
ЛЛ10201210020030001,2165002,77
ЛЛ10301210030030001,2245002,96
ЛЛ10401210040030001,2330003,15
ЛЛ10501210050030001,2415003,34
ЛЛ10601210060030001,2500003,52
Толщина борта 1,5
ЛЛ10201510020030001,5165003,46
ЛЛ10301510030030001,5245003,70
ЛЛ10401510040030001,5330003,93
ЛЛ10501510050030001,5415004,17
ЛЛ10601510060030001,5500004,40

Где используют

  • Промышленные кабельные трассы
  • Технические помещения
  • Вертикальные и горизонтальные кабельные маршруты

Как выбрать исполнение

  • Кабели опираются на поперечины, между которыми остаются промежутки.
  • Ширина задаёт зону укладки, борт ограничивает её сбоку.
  • На вертикальной трассе удержание кабеля выполняют крепления кабеля.

Условия и ограничения

  • Пригодность опирания зависит от конструкции кабеля и расстояния между поперечинами.
  • Лоток не предназначен для хождения людей.

Сопутствующие элементы

  • Прижим лотка
  • Несущая консоль
  • Соединитель секций
  • Крепление кабелей
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Поперечина — Элемент между боковыми частями лестничного лотка.

Пролёт — Участок между двумя опорами.

Полезно перед выбором

Лестничные лотки и кабельросты: подбор силовой трассы

Что такое лестничный лоток и кабельрост?

Лестничный лоток, или кабельрост, держит кабели на поперечинах. Это удобная конструкция для открытой силовой магистрали. Для выбора сечения и опор считают массу кабелей на метр и проверяют диаграмму конкретного исполнения при фактическом пролёте.

Пример. В цехе идут шесть силовых кабелей массой по 1,2 кг/м. Кабельная нагрузка — 6 × 1,2 = 7,2 кг/м, или около 0,071 кН/м. Выбираем лестничную конструкцию и по её диаграмме на принятом в проекте пролёте проверяем эти 0,071 кН/м. Для расчёта опор добавляем массу самого лотка: при заданных для сценария 2,8 кг/м суммарно получаем 10 кг/м, около 0,098 кН/м.

Лестничная конструкция и применение

Почему длина секции не равна расстоянию между опорами?

Длина секции описывает изделие, шаг опор — монтажную схему. Между концами трёхметровой секции может быть промежуточная опора. Допустимую нагрузку читают на диаграмме для нужного пролёта, схемы стыков и закрепления; значение для 1,5 м нельзя переносить на пролёт 3 м.

Пример. Для прямого участка 9 м после проверки нагрузки проектом принят шаг опор 1,5 м и опирание на обоих концах. Выбираем три секции с рабочей длиной 3 м и семь опор: на отметках 0; 1,5; 3; 4,5; 6; 7,5 и 9 м. Если поставить опоры только через 3 м, их останется четыре, но это уже другая схема, которую исходная проверка нагрузки не подтверждает.

Опоры и монтажные узлы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
