Какие листовые лотки есть и что добавить к прямой секции?

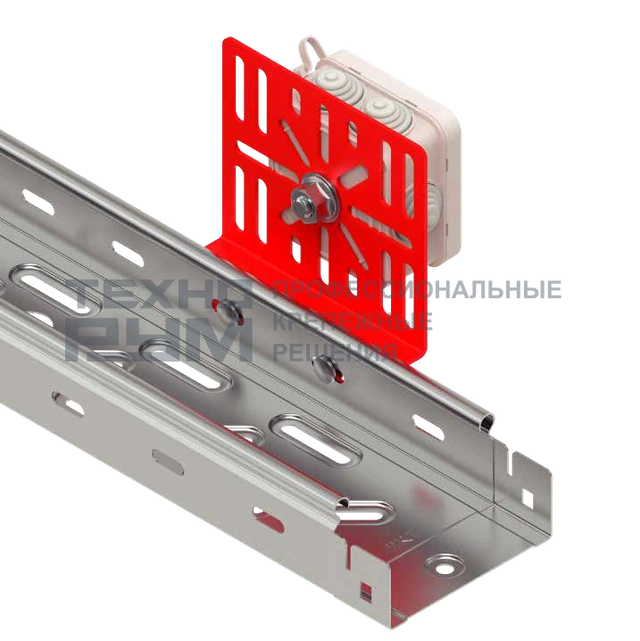

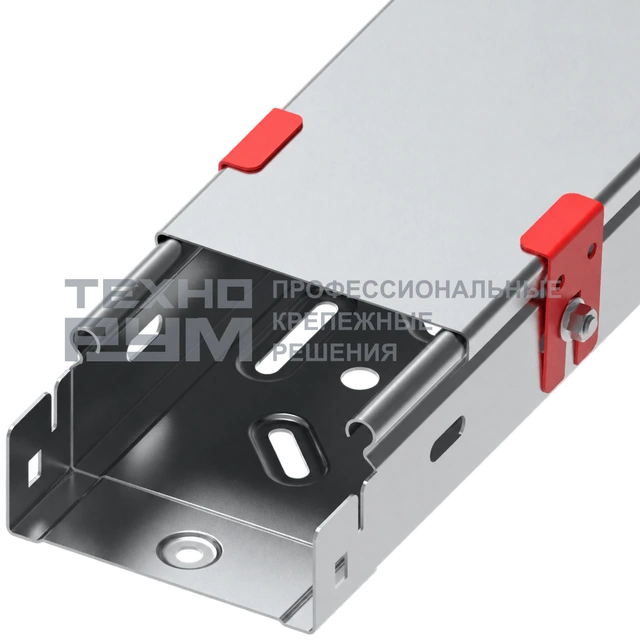

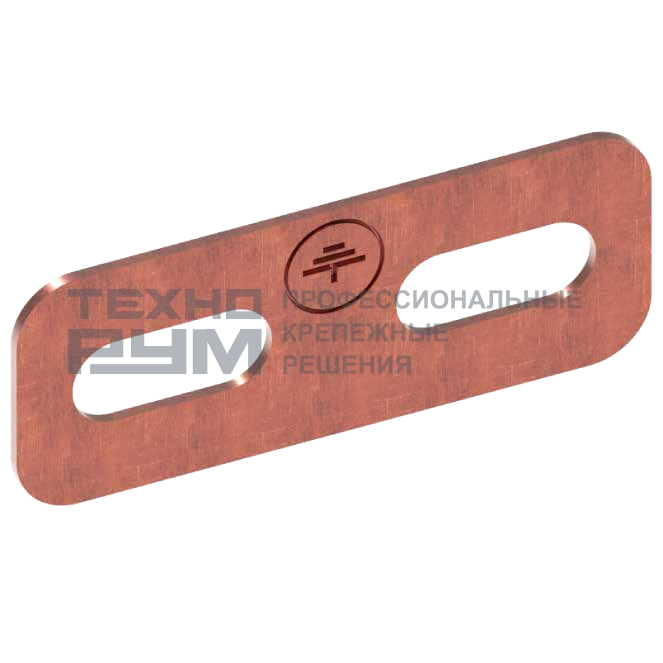

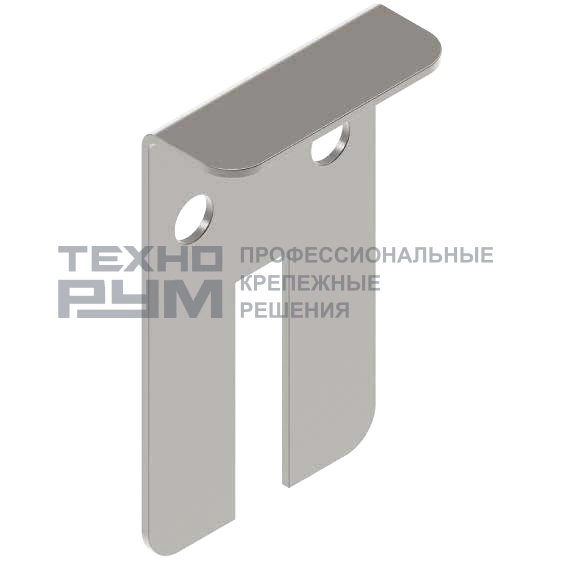

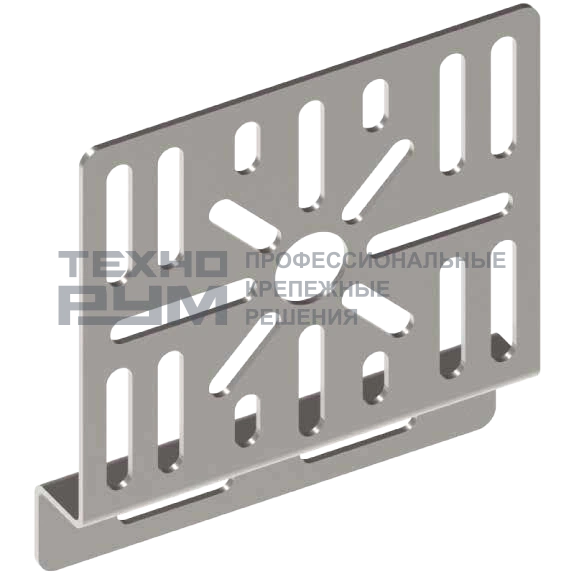

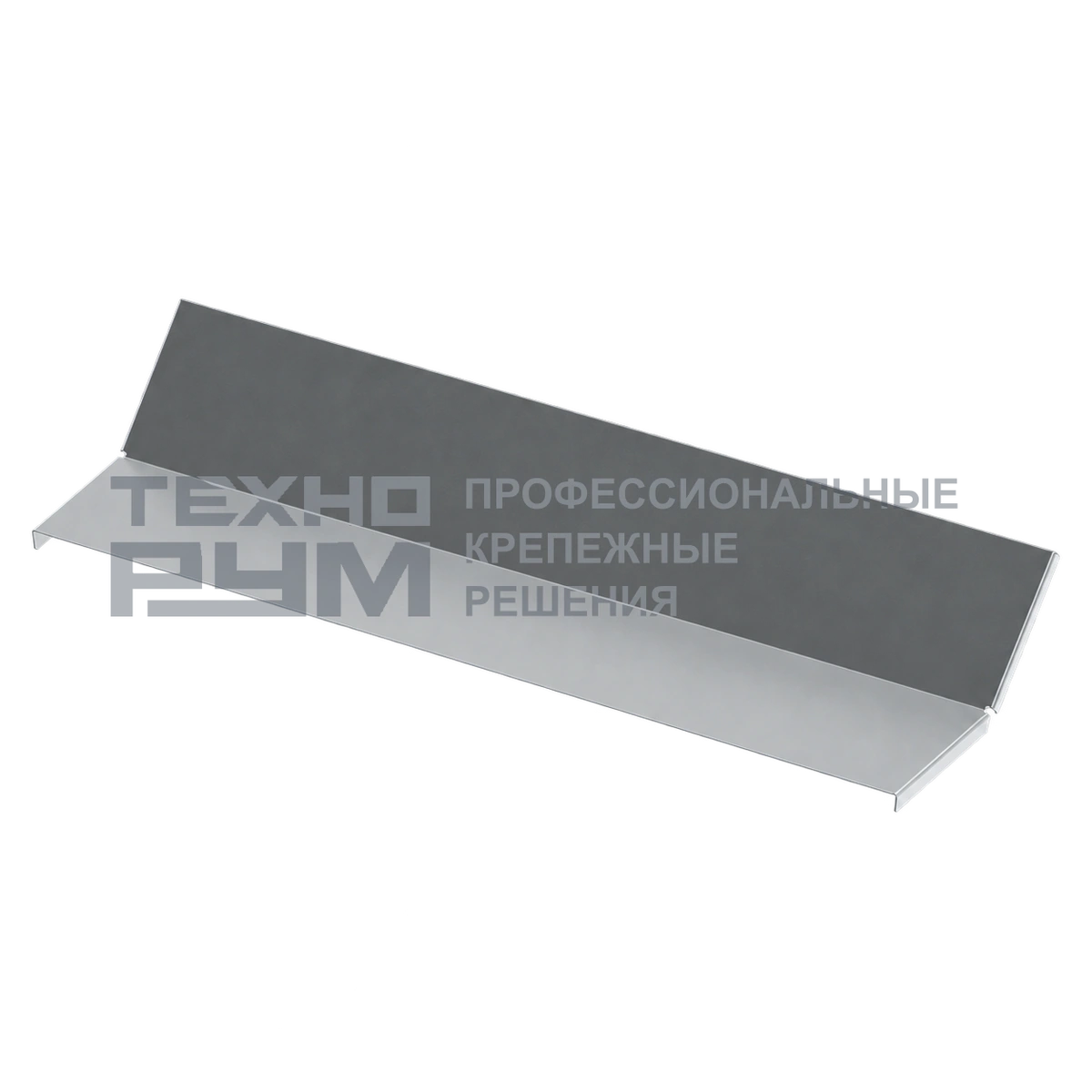

Листовые лотки бывают перфорированными и неперфорированными. Для собранной трассы кроме прямых секций нужны соединения, опоры, повороты и ответвления; крышки и перегородки добавляют по задаче. Комплектующие должны соответствовать ширине, высоте, серии и исполнению лотка.

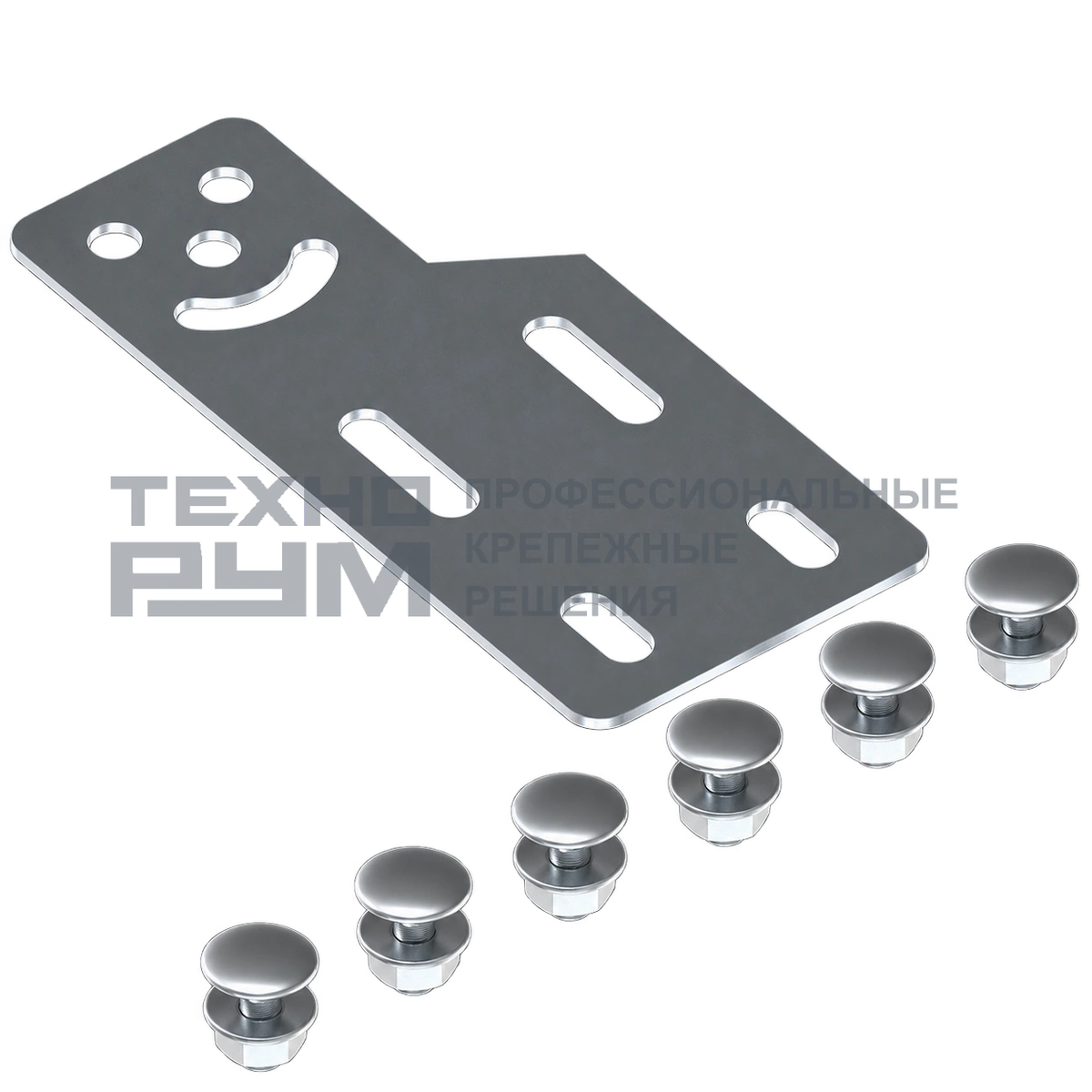

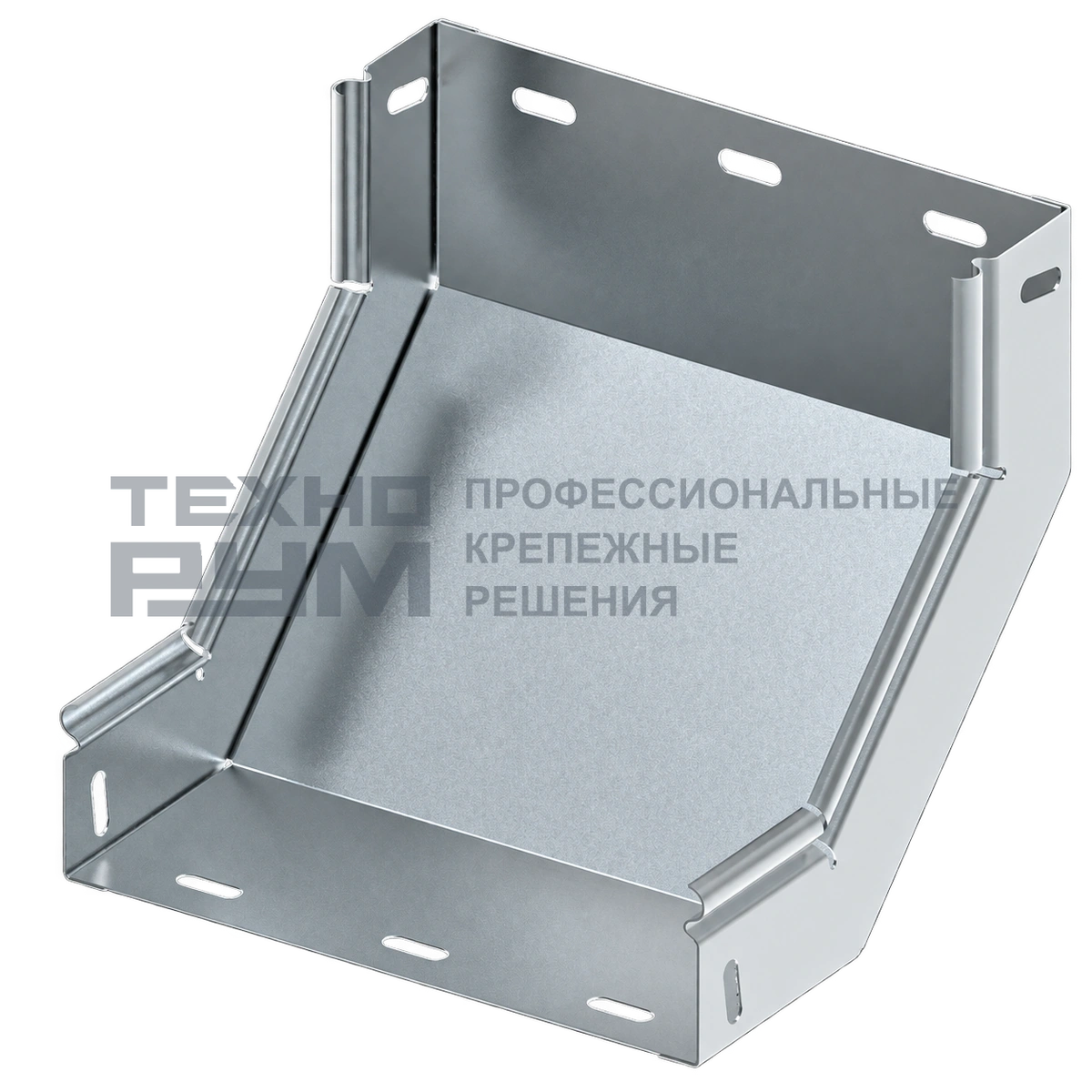

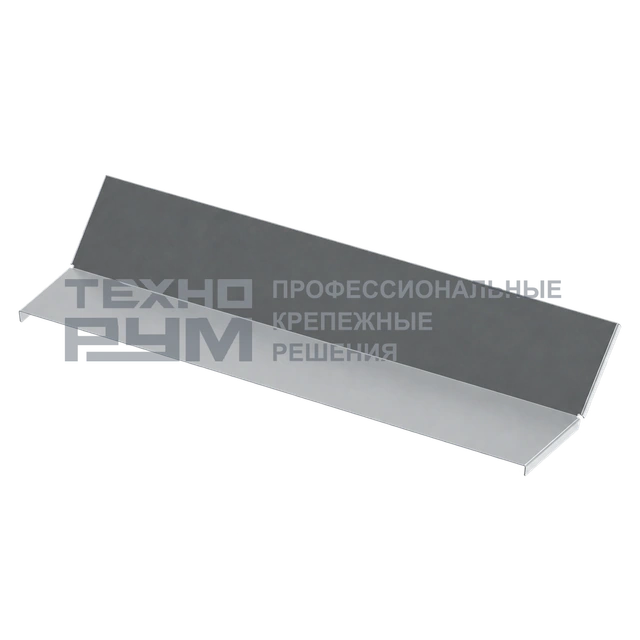

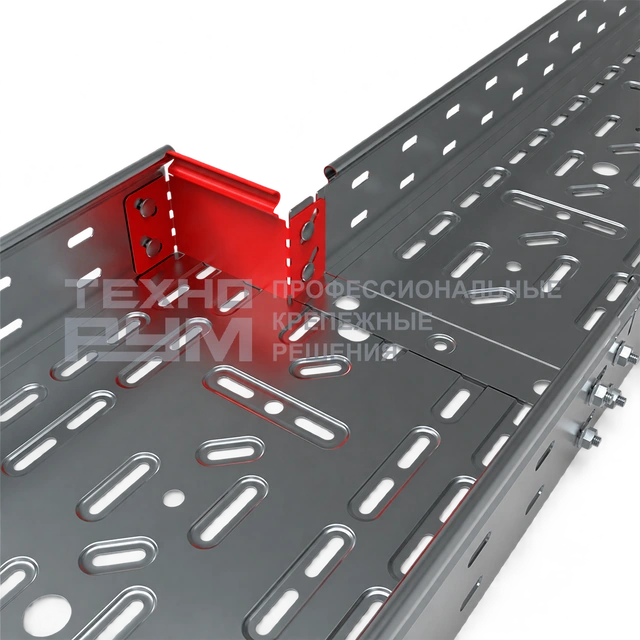

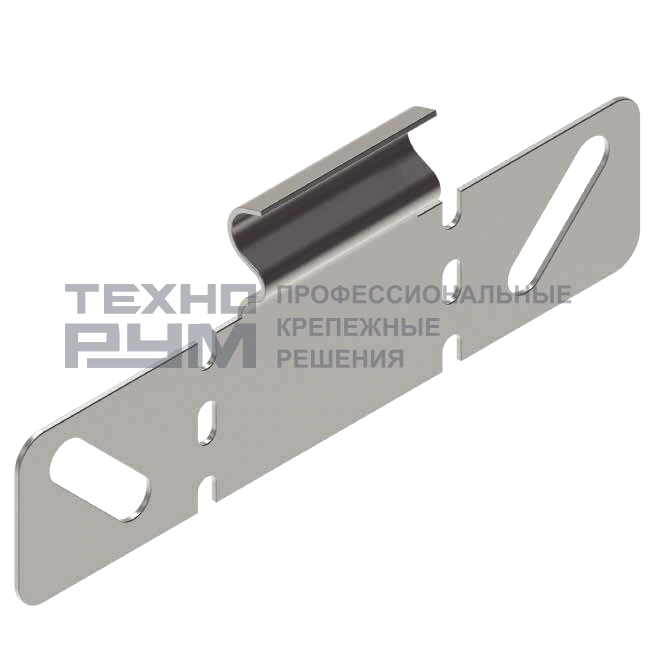

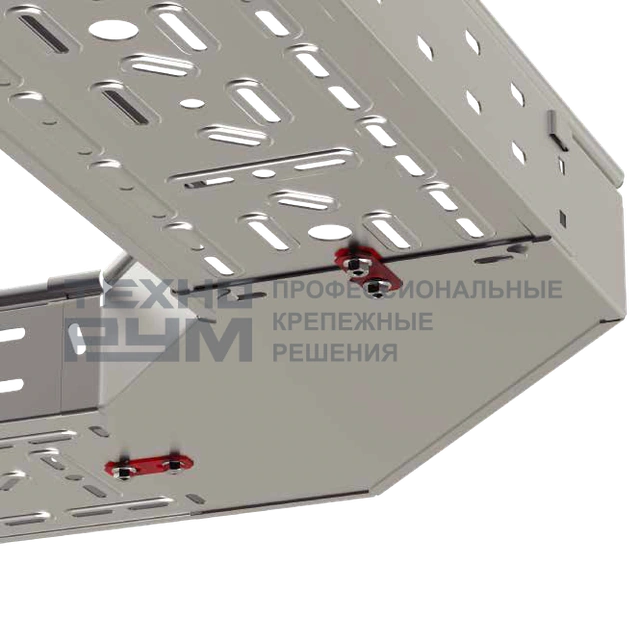

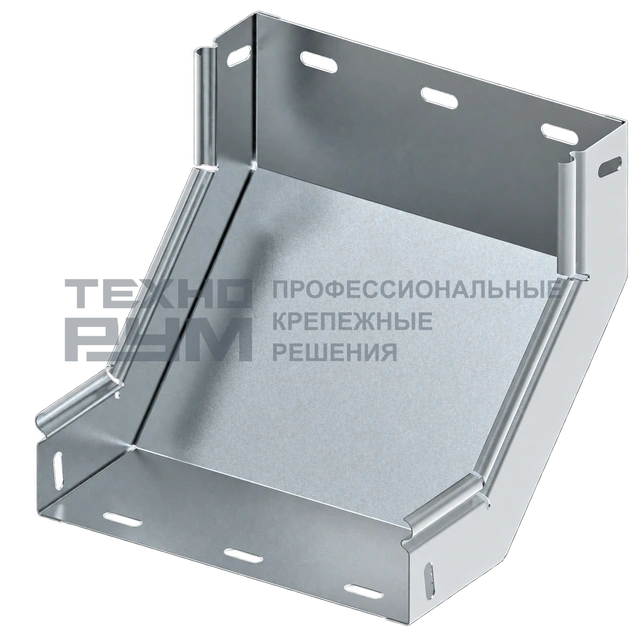

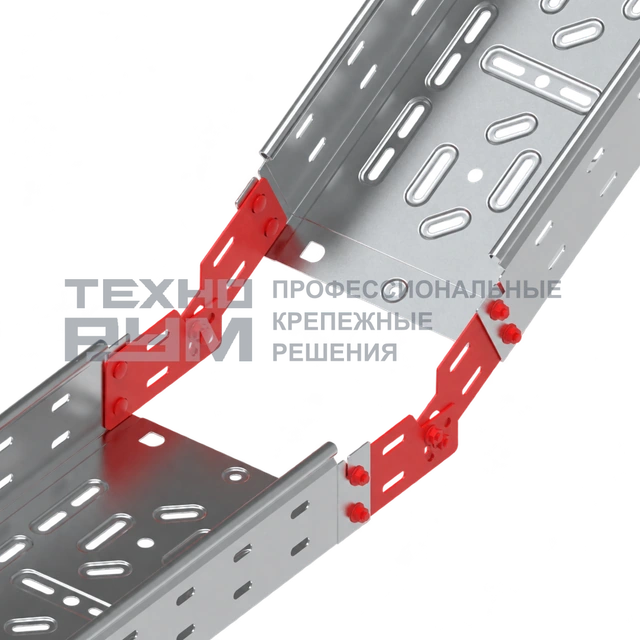

Пример. Прямой участок вдоль стены, поворот за угол и ответвление к оборудованию — это три разных узла. В спецификацию войдут прямые секции, горизонтальный поворот, ответвитель, соединители и настенные консоли.
Посмотреть монтажные узлы →Что означают ширина, высота борта и толщина металла?
Ширина задаёт пространство для кабелей поперёк трассы, высота борта — глубину секции, длина — размер прямого участка. Толщина металла является отдельным параметром. Порядок цифр в названии может отличаться, поэтому размеры удобно сопоставлять по подписанным полям карточки.
Пример. Если в карточке указаны ширина 100 мм, высота 50 мм и длина 3000 мм, это секция длиной 3 м с основанием 100 мм и бортом 50 мм. Значение 0,7 мм относится к толщине металла, а не к высоте борта.
Подобрать ширину и борт →Как выбрать ширину кабельного лотка и запас места?
Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
Порядок подбора трассы →Собственное производство Технорум — приезжайте познакомиться
У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.
Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
