Анкер в бетоне: растяжение и срез
Проверка усилий на один анкер по расчётным сопротивлениям из документации для вашего узла.
Усилия NEd и VEd — из расчёта конструкции. Сопротивления NRd и VRd — для точного анкера, бетона, глубины, расстояний до края и толщины основания, с учётом определяющих форм разрушения. Нормативные Rk и результаты испытания на вырыв сюда не подставляют.
кН
кН
кН
кН
Выберите только условие, предусмотренное документом. Для другого условия передайте задачу инженеру.

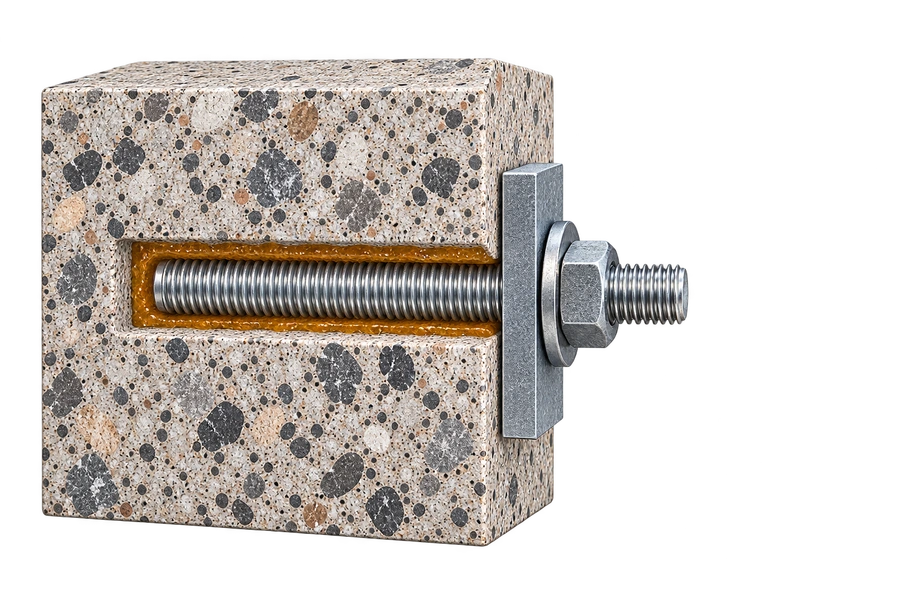

Иллюстрация направления усилий на один анкер. Для расчёта используйте данные вашего узла.
Найти анкер и документы в каталоге
Каталог поможет найти точное изделие. Сопротивления автоматически не заполняются: они зависят от условий вашего узла.
Метод и границы проверки
Использование сопротивления: βN = NEd / NRd; βV = VEd / VRd. Каждое отношение сравнивается с 1. При одновременных усилиях дополнительно применяется только выбранное пользователем условие из документа. Если условие не выбрано, общего положительного заключения нет.
NRd и VRd должны учитывать применимые формы разрушения, бетон с трещинами или без них, геометрию, материал, монтаж и коэффициенты. Огневое, сейсмическое, динамическое воздействие, анкерные группы, рычаг среза и распределение усилий требуют отдельного расчёта.
Различия характеристического Rk и расчётного Rd, а также отдельные формы разрушения приведены в EOTA TR 055, таблица 1. Документ не служит источником числовых сопротивлений произвольного анкера.
